Adapter komunikacyjny Ethernet/IP GL20-RTU-EIP-INT
- Komunikacja w sieci Ethernet/IP,
- Współpraca ze sterownikami Ethernet/IP,
- 2 złącza RJ45,
- Wsparcie dla TCP/IP, SNMP, LLDP,
- Rozbudowa do 16 modułów IO,
- Kompaktowa budowa,
- Dwurzędowe złącze zasilania,
- Port USB typu C do aktualizacji firmware,
- Certyfikat CE, UL.
Opis
Adapter komunikacyjny GL20-RTU-EIP-INT:
Seria modułów z adapterem GL20-RTU-EIP-INT komunikacji Ethernet/IP jest dedykowana dla urządzeń nadrzędnych obsługujących ten protokół. Do jednego adaptera Ethernet/IP, można podłączyć do 16 modułów wejść/wyjść GL20.

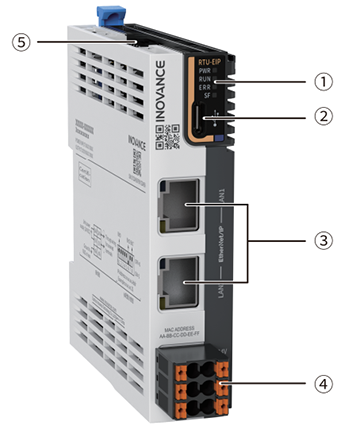

| Lp. | Element adaptera | Opis | |||
|---|---|---|---|---|---|
| 1 | Kontrolki ssygnałowe | PWR | Wskaźnik zasilania | Świeci (zielony) | ŚWIECI gdy napięcie zasilania podłączone |
| RUN | Wskaźnik pracy | Wyłączony | Trwa inicjalizacja modułu | ||
| Miga (zielony) | Moduł jest w trybie konfiguracji parametrów lub oczekuje na połączenie z urządzeniem nadrzędnym | ||||
| Pojedynczy błysk (zielony) | Moduł jest w bezpiecznym trybie pracy (może odczytywać wejścia, nie może aktualizować wyjść) | ||||
| Wyłączony (zielony) | Komunikacja modułu jest normalna | ||||
| ERR | Wskaźnik błędu komunikacji | Wyłączony | Brak błędu komunikacji | ||
| Wyłączony (czerwony) | Brak modułu rozszerzeń | ||||
| Miga(czerwony) | Niespójna konfiguracja modułów rozszerzeń | ||||
| Pojedynczy błysk (czerwony) | Moduł GL20-RTU-EIP-INT offline lub błąd synchronizacji modułu rozszerzeń | ||||
| SF | Wskaźnik błędu | Wyłączony | Brak błędu, normalna praca | ||
| Włączony (czerwony) | Błąd magistrali lokalnej | ||||
| Miga (czerwony) | Błąd modułu rozszerzeń | ||||
| 2 | Złącze USB-C | Służy do aktualizacji oprogramowania. | |||
| 3 | Interfejs Ethernet/IP | P1: Interfejs Ethernet/IP 1 | |||
| P2: Interfejs Ethernet/IP 2 | |||||
| 4 | Zasilanie 24V | Dwurzędowe wejście zasilania 24V | |||
| 5 | Przełącznik DIP | Konfiguracja adresu IP. | |||

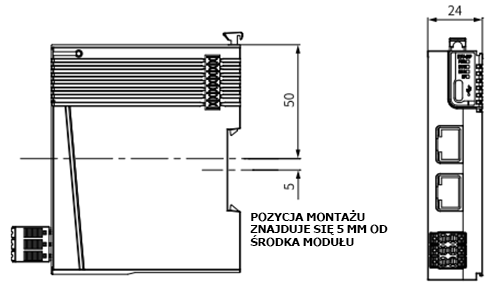

Wymiary (podane w mm):
Parametry
- elektryczne:
- Znamionowe napięcie zasilania: 24VDC (20,4 do 28,8 VDC)
- Prąd wejściowy znamionowy: 0.6A
- Znamionowe napięcie wyjściowe magistrali: 5 VDC (4.75 VDC to 5.25 VDC)
- Prąd znamionowy wyjściowy magistral: 2A
- Zabezpieczenia: zabezpieczenie przed odwrotnym podłączeniem, absorpcja przepięć
- programowe:
- Tryb komunikacji: RT, Full duplex
- Minimalny cykl komunikacji: 1ms
- Dane I&M: I&M0 do I&M3
- Wersja ProfiNET: V2.3
- Wspierane protokoły: TSP/IP, SNMP, LLDP
- Prędkość komunikacji: 10Mbit/s (Ethernet)
- Topologia: liniowa, gwiazda, drzewo, DLR
- środowiskowe:
- Temperatura otoczenia podczas pracy: –20°C do 55°C
- Wilgotność powietrza podczas pracy: <90% RH, niekondensujące
- Powietrze: wolne od gazów agresywnych
- Stopień zanieczyszczenia: 2 lub niżej
- Odporność na zakłócenia: 2 kV na linii zasilającej (zgodnie z IEC 61000-4-4)
- Kategoria przepięć: I
- Klasyfikacja IP: IP20
- Poziom odporności EMC: Strefa B, IEC61131-2
- Odporność na wibracje: IEC 60068-2-6
- Odporność na wstrząsy: IEC 60068-2-64
