- Komunikacja w sieci ProfiNET
- Współpraca ze sterownikami Siemens S-1200 oraz S-1500
- Minimalny cykl to 1ms
- 2 złącza RJ45
- Wsparcie dla TCP/IP, SNMP, LLDP
- Rozbudowa do 16 modułów IO
- Kompaktowa budowa
- Dwurzędowe złącze zasilania
- Port USB typu C do aktualizacji firmware
- Certyfikat CE, UL

Opis

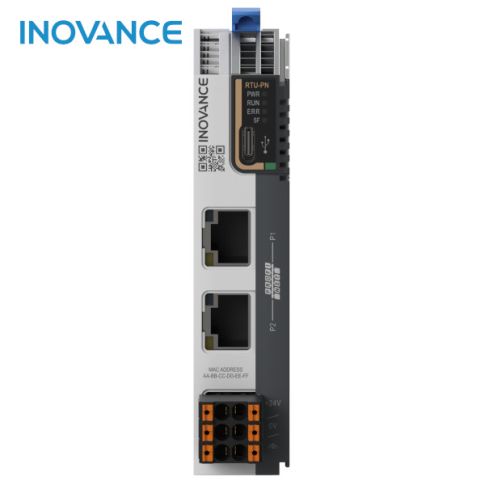

Adapter komunikacyjny GL20-RTU-PN:
Seria modułów z adapterem GL20-RTU-PN komunikacji PROFINET jest dedykowana dla urządzeń nadrzędnych obsługujących ten protokół, takich jak między innymi sterowniki S7-1500 i S7-1200 firmy Siemens. Do jednego adaptera PROFINET pracującego jako slave, można podłączyć do 16 modułów wejść/wyjść GL20.

Lp. | Element adaptera | Opis | |||
---|---|---|---|---|---|
1 | Kontrolki ssygnałowe | PWR | Wskaźnik zasilania | Świeci (zielony) | ŚWIECI gdy napięcie zasilania podłączone |
RUN | Wskaźnik pracy | Wyłączony | Trwa inicjalizacja modułu | ||
Miga (zielony) | Moduł jest w trybie konfiguracji parametrów lub oczekuje na połączenie z urządzeniem nadrzędnym | ||||
Pojedynczy błysk (zielony) | Moduł jest w bezpiecznym trybie pracy (może odczytywać wejścia, nie może aktualizować wyjść) | ||||
Wyłączony (zielony) | Komunikacja modułu jest normalna | ||||
ERR | Wskaźnik błędu komunikacji | Wyłączony | Brak błędu komunikacji | ||
Wyłączony (czerwony) | Brak modułu rozszerzeń | ||||
Miga(czerwony) | Niespójna konfiguracja modułów rozszerzeń | ||||
Pojedynczy błysk (czerwony) | Moduł GL20-RTU-PN offline lub błąd synchronizacji modułu rozszerzeń | ||||
SF | Wskaźnik błędu | Wyłączony | Brak błędu, normalna praca | ||
Włączony (czerwony) | Błąd magistrali lokalnej | ||||
Miga (czerwony) | Błąd modułu rozszerzeń | ||||
2 | Interfejs PROFINET | P1: Interfejs PROFINET 1 | |||
P2: Interfejs PROFINET 2 | |||||
3 | Zasilanie 24V | Dwurzędowe wejście zasilania 24V |

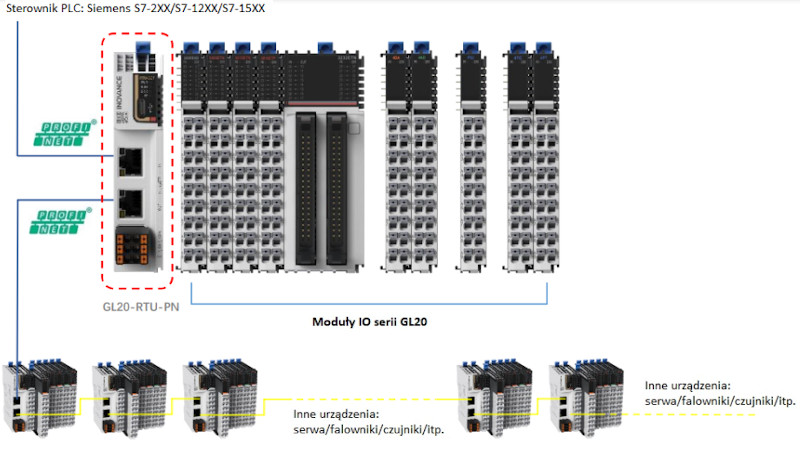

Przykład implementacji adaptera komunikacyjnego z modułami I/O GL20:

Wymiary (podane w mm):

Parametry
- elektryczne:
- Znamionowe napięcie zasilania: 24VDC (20,4 do 28,8 VDC)
- Prąd wejściowy znamionowy: 0.6A
- Znamionowe napięcie wyjściowe magistrali: 5V
- Prąd znamionowy wyjściowy magistral: 2A
- Zabezpieczenia: zabezpieczenie przed odwrotnym podłączeniem, absorpcja przepięć
- programowe:
- Tryb komunikacji: RT, Full duplex
- Minimalny cykl komunikacji: 1ms
- Dane I&M: I&M0 do I&M3
- Wersja ProfiNET: V2.3
- Wspierane protokoły: TSP/IP, SNMP, LLDP
- Prędkość komunikacji: 10Mbit/s (Ethernet), 100Mbit/s (ProfiNET)
- Topologia: liniowa, gwiazda, drzewo
- środowiskowe:
- Temperatura otoczenia podcza pracy: –20°C do 55°C
- Wilgotność powietrza podczas pracy: <95% RH, niekondensujące
- Powietrze: wolne od gazów agresywnych
- Stopień zanieczyszczenia: 2 lub niżej
- Odporność na zakłócenia: 2 kV na linii zasilającej (zgodnie z IEC 61000-4-4)
- Kategoria przepięć: II
- Klasyfikacja IP: IP20
- Poziom odporności EMC: Strefa B, IEC61131-2
- Odporność na wibracje: IEC 60068-2-6
- Odporność na wstrząsy: IEC 60068-2-27
