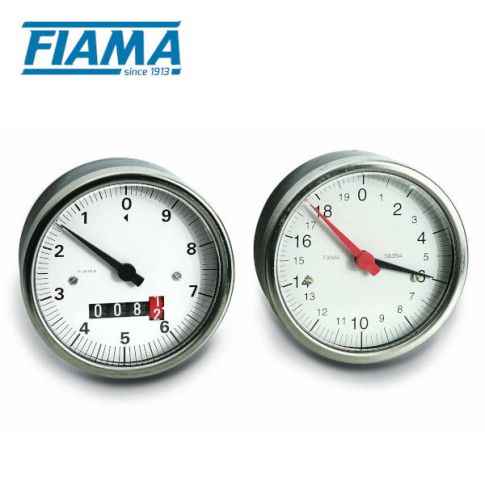

Analogowe wskaźniki obrotów Fiama I80 - IN80
- Analogowe i cyfrowo-analogowe wskaźniki grawitacyjne.
- I80 - analogowy wskaźnik grawitacyjny.
- I60F - cyfrowo-analogowy wskaźnik grawitacyjny.
- Możliwe wypełnienie gliceryną.
- IP64.
Opis
Analogowe wskaźniki obrotów I80 - IN80 - główne cechy:
Grawitacyjne wskaźniki obrotów I80 oraz IN80 są przeznaczone do montażu wewnątrz odpowiednich kół ręcznych i pokrętł marki Fiama. Analogowe wskaźniki obrotów służą do pomiaru kąta, przesunięcia, prędkości itp. przy pomocy okrągłego cyferblatu z dwoma wskazówkami.
- Obudowa wykonana z technopolimeru lub metalu, okno tarczy wskaźnika z odpornego na uderzenia poliwęglanu.
- Stopień ochrony - IP64. Maks. temperatura pracy - 80° C.
- Model I80: ze wskazaniem analogowym. Wynik pomiaru reprezentują dwie wskazówki: czerwona wskazówka wykonuje pełny obrót przy każdym pełnym obrocie wału napędowego, czarna wskazówka w tym czasie pokonuje mniejszy dystans. Ilość obrotów, jakie musi wykonać czerwona wskazówka, żeby czarna wykonała jeden pełny obrót to przełożenie wskaźnika (np. 4:1)
- Model IN80 ze wskazaniem cyfrowo-analogowym. Pomiar jest prezentowany za pomocą 4-cyfrowego licznika (czerwona cyfra wskazuje części dziesiąte) oraz cyferblatu. Wskazówka wykonuje jeden pełny obrót przy każdym obrocie wału napędowego i wskazuje części setne.
- Wskaźniki I80 oraz IN80 nadają się do wałów poziomych lub lekko nachylonych. Współpracują z kołami ręcznymi i pokrętłami Fiama typu P90, P125, P140, P160, P180.
- Na zamówienie opcja wypełnienia wskaźnika gliceryną.
Analogowe wskaźniki obrotów I80 - IN80 - montaż:
Aby zamocować wskaźnik należy najpierw umieścić wskaźnik w gnieździe koła ręcznego lub pokrętła, następnie ustawić wał napędowy maszyny w punkcie bazowym. Na koniec należy zamocować całość na wale za pomocą śruby dociskowej i upewnić się, że wskazówki wskaźnika są wyzerowane (wskazują 0).
Analogowe wskaźniki obrotów I80 - IN80 - tabela wskazań:
| TYP | PRZEŁOŻENIE | SKALA CYFERBLATU | WSKAZANIE PO 1 OBROCIE | SKALA LICZNIKA |
|---|---|---|---|---|
| I80 | 2:1 | 0-6 | ||
| I80 | 4:1 | 0-6 | ||
| I80 | 6:1 | 0-6 | ||
| I80 | 10:1 | 0-10 | ||
| I80 | 12:1 | 0-12 | ||
| I80 | 20:1 | 0-20; 10-0-10; 20-0-20 | ||
| I80 | 24:1 | 0-24; 0-25 | ||
| I80 | 30:1 | 0-30 | ||
| I80 | 36:1 | 0-36 | ||
| I80 | 40:1 | 0-40; 0-50 | ||
| I80 | 60:1 | 0-60; 0-80 | ||
| I80 | 100:1 | 0-100 | ||
| I80 | 120:1 | 0-100 | ||
| I80 | 200:1 | 0-100 | ||
| IN80 | 0001 | 0-10; 100 działek | ||
| IN80 | 0002 | 0-20; 100 działek | ||
| IN80 | 0004 | 0-40; 100 działek | ||
| IN80 | 0005 | 0-50; 100 działek | ||
| IN80 | 0006 | 0-60; 100 działek | ||
| IN80 | 0008 | 0-80; 100 działek | ||
| IN80 | 0010 | 0-100; 100 działek | ||
| IN80 | 0015 | 0-15; 100 działek | ||
| IN80 | 0020 | 0-20; 100 działek | ||
| IN80 | 0025 | 0-25; 100 działek | ||
| IN80 | 0030 | 0-30; 100 działek | ||
| IN80 | 0040 | 0-40; 100 działek | ||
| IN80 | 0050 | 0-50; 100 działek | ||
| IN80 | 0060 | 0-60; 100 działek |
Analogowe wskaźniki obrotów I80 - IN80 - wymiary:
Wskaźniki I80:
Wskaźniki IN80:
