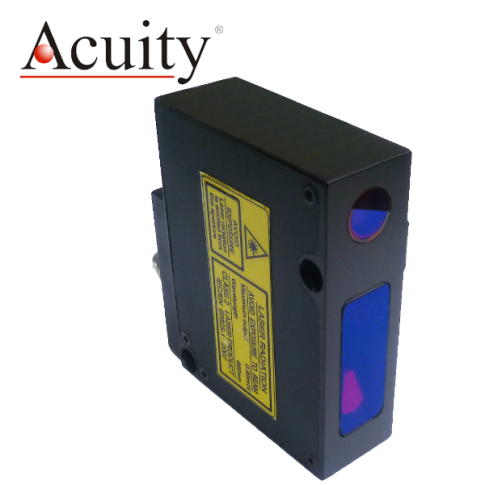

AR500 - kompaktowy laserowy czujnik położenia

Krótki opis


  • Zakres pomiarowy: 5 - 1000mm.

  • Rozdzielczość: 0,5 - 100μm.

  • Częstotliwość próbkowania do 9400Hz.

  • Opcjonalna niebieska dioda laserowa.

  • Wybieralny interfejs wyjściowy.

  • Stopień ochrony IP67.

  • CE





  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Specyfikacja:

Model Zakres
pomiarowy
Środek
zakresu
pomiarowego
Liniowość

Rozdzielczość

AR500-5 5 mm ~12,5 mm ±7,5 μm ±0,5 μm
AR500-10 10 mm ~20 mm ±15,0 μm ±1,0 μm
AR500-25 25 mm ~57,5 mm ±37,5 μm ±2,5 μm
AR500-50 50 mm ~90 mm ±75,0 μm ±5,0 μm
AR500-100 100 mm ~110 mm ±150,0 μm ±10,0 μm
AR500-250 250 mm ~205 mm ±375,0 μm ±25,0 μm
AR500-500 500 mm ~375 mm ±750,0 μm ±50,0 μm
AR500-750 750 mm ~520 mm ±1125,0 μm ±75,0 μm
AR500-1000 1000 mm ~745 mm ±1500,0 μm ±100,0 μm



Kompaktowe laserowe czujniki położenia AR500 przeznaczone są głównie do pomiaru wymiarów obiektów. Dokładność przy wysokich prędkościach zapewnia zastosowanie metody triangulacji. Dostępne jako kilka modeli w zależności od zakresu pomiarowego w przedziale od 5 do 1000 mm. Dostępne opcje: niebieska dioda laserowa, chłodzona obudowa oraz podwyższona prędkość pracy

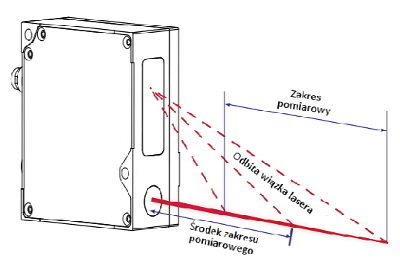

zasada działania laserowych czujników położenia

Triangulacyjny czujnik AR500 emituje wiązkę widzialnego światła laserowego tworzącą punkt na powierzchni mierzonego obiektu. Odbite pod kątem światło rejestrowane jest przez wbudowaną skanującą kamerę CMOS. Na podstawie uzyskanego obrazu procesor dokonuje wyliczenia odległości od obiektu. Wartość pomiarowa przesyłana jest cyfrowo za pomocą wbudowanego portu komunikacji szeregowej, zamieniana na sygnał analogowy lub opcjonalnie transmitowana poprzez Ethernet.

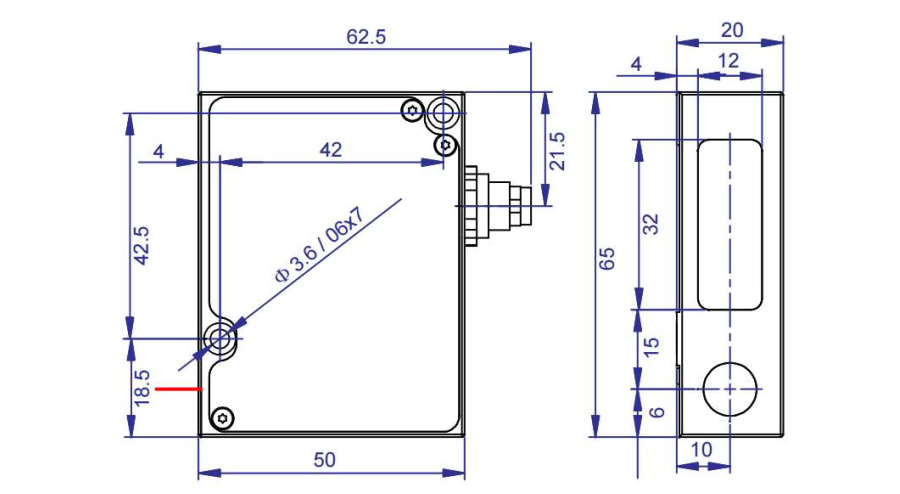

Wymiary:

wymiary laserowy czujnik położenia AR500

Informacje dodatkowe

Pomiar małe odległości
