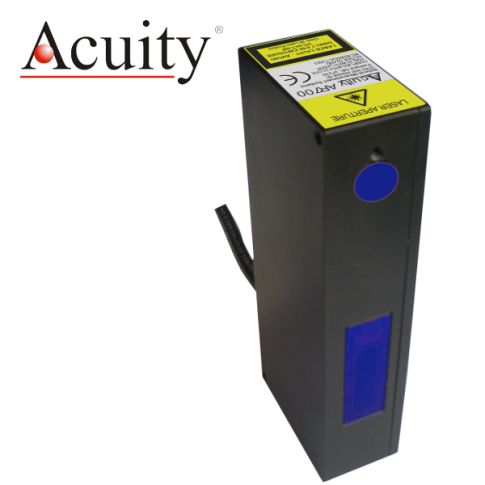

AR700 - laserowy czujnik przesunięcia

Krótki opis


  • Zakres pomiarowy: 3 - 1270mm.

  • Rozdzielczość: 0,16 - 63,5μm.

  • Częstotliwość próbkowania do 9400Hz.

  • Opcjonalny laser dużej mocy.

  • Wybieralny interfejs wyjściowy.

  • Stopień ochrony IP67.

  • CE





  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Specyfikacja:

Model Zakres
pomiarowy
Środek
zakresu
pomiarowego
Liniowość

Rozdzielczość

AR700-0,125 3,175 mm ~12,7 mm ±0,95 μm ±0,16 μm
AR700-0,25 6,35 mm ~19,1 mm ±1,9 μm ±0,32 μm
AR700-0,5 12,7 mm ~31,8 mm ±3,8 μm ±0,64 μm
AR700-1 25,4 mm ~50,8 mm ±7,6 μm ±1,3 μm
AR700-2 50,8 mm ~87,5 mm ±15,0 μm ±2,6 μm
AR700-4 101,6 mm ~129 mm ±31,0 μm ±5,1 μm
AR700-6 152,4 mm ~254 mm ±46 μm ±7,6 μm
AR700-8 203,2 mm ~305 mm ±61 μm ±10,2 μm
AR700-12c 304,8 mm ~381 mm ±122 μm ±15,2 μm
AR700-12 304,8 mm ~432 mm ±91 μm ±15,2 μm
AR700-16 406,4 mm ~533 mm ±122 μm ±20,5 μm
AR700-24 609,6 mm ~1092 mm ±183 μm ±30,5 μm
AR700-32 812,8 mm ~1067 mm ±406 μm ±41 μm
AR700-50 1270 mm ~1422 mm ±1270 μm ±63,5 μm



Seria laserowych czujników przesunięcia AR700 to najszybszy i najdokładniejszy pomiar spośród produktów firmy Acuity. Przemysłowe jak i naukowe zastosowanie. Pomiar odległości z dokładnością do dziesiątych części mikrometra i częstotliwością do 10 kHz. Wyjścia analogowe jak i cyfrowe dostępne we wszystkich wersjach.

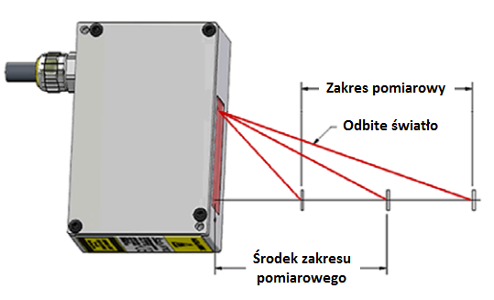

zasada działania laserowych czujników przesunięcia

Triangulacyjny czujnik AR700 emituje wiązkę widzialnego światła laserowego tworzącą punkt na powierzchni mierzonego obiektu. Odbite pod kątem światło jest rejestrowane przez wbudowaną skanującą kamerę CMOS. Na podstawie uzyskanego obrazu procesor dokonuje wyliczenia odległości od obiektu. Wartość pomiarowa przesyłana jest cyfrowo za pomocą wbudowanego portu komunikacji szeregowej lub zamieniana na sygnał analogowy. Zależnie od zakresu pomiarowego czujnik AR700 dostępny jest w kilku wersjach.



Wymiary:

wymiary laserowy czujnik przesunięcia AR700

Informacje dodatkowe

Pomiar małe odległości
