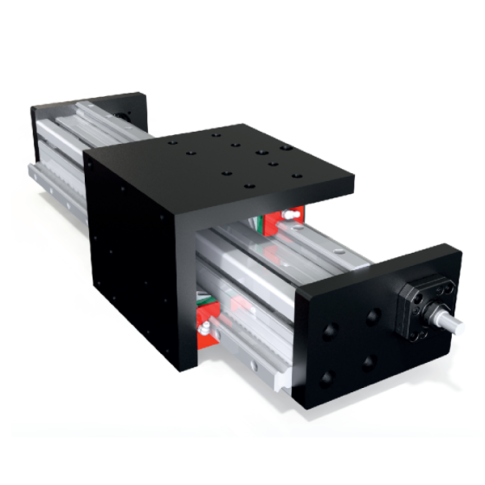

Bridge - moduł liniowy ze śrubą kulową
- Wzmocniony profil aluminiowy.
- Dokładność pozycjonowania: 0,01mm.
- Maks. prędkość liniowa: 1,47 m/s.
- Skok: 5 / 10 / 20 / 25 / 32mm.
- Karetka o dwóch płaszczyznach.
- Przeniesienie napędu: śruba kulowa.
- Dwie prowadnice szynowe.
- Maks. długość profilu: 3500mm.
Opis
Profil 90 x 90:
| Dokładność pozycjonowania | • 0,01 mm |
|---|---|
| Śruba kulowa | • Ø25-05 / 25-10 / 25-25 |
| Maks. prędkość liniowa | • 0,17 / 0,34/- 0,85 m/s |
| Skok | • 5 / 10 / 25 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x90mm |
| Max.długość jednego profilu | • 3000 mm |
| Długość karetki | • 200 mm |

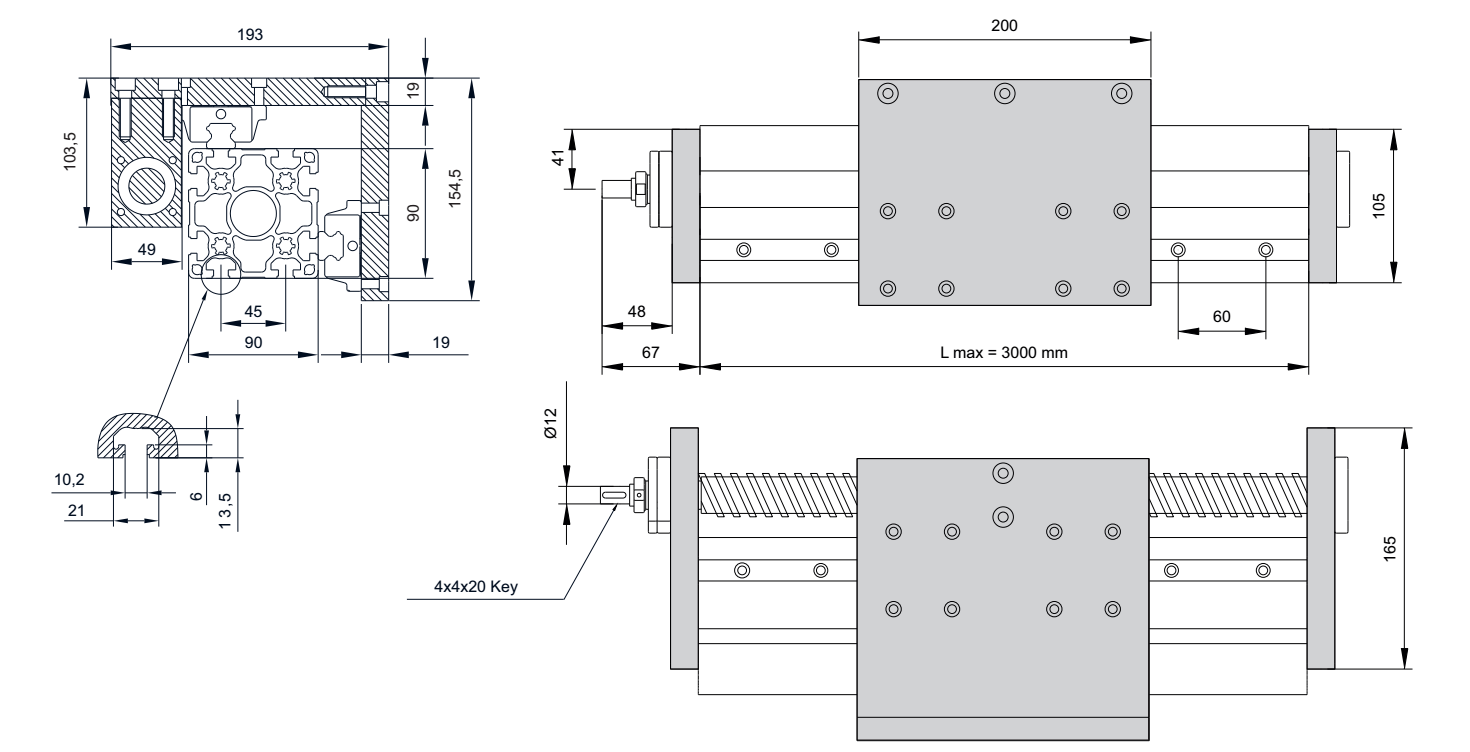

Wymiary:

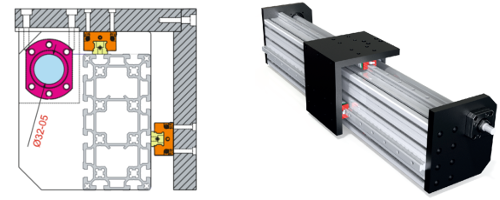

Profil 90 x 180:
| Dokładność pozycjonowania | • 0,01 mm |
|---|---|
| Śruba kulowa | • Ø32-05 / Ø20-05 / Ø20-20 / Ø32-32 |
| Maks. prędkość liniowa | • 0,23 / 0,13 / 0,52 / 1,47 m/s |
| Skok | • 5 / 5 / 20 / 32mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x180 mm |
| Max.długość jednego profilu | • 3500 mm |
| Długość karetki | • 200 mm |

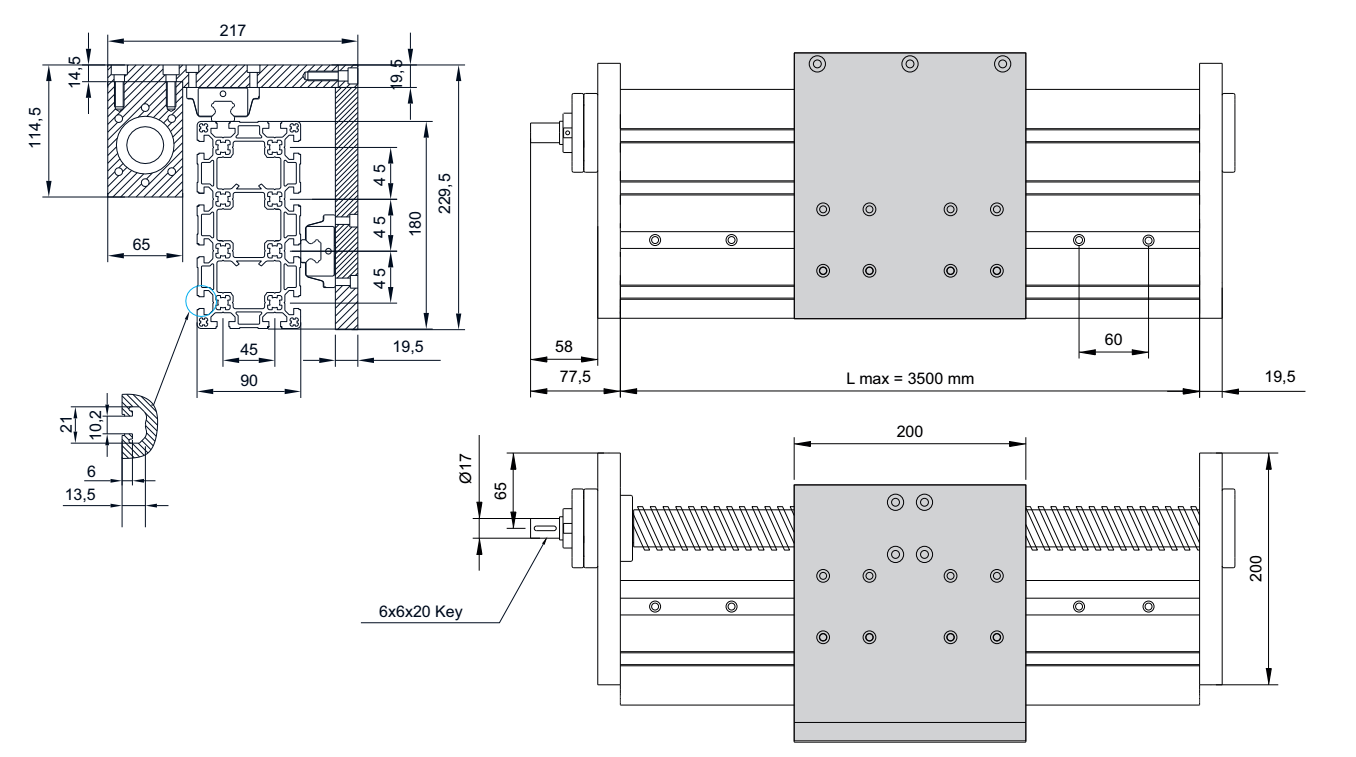

Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
