- Moc: 0,2kW,
- Prąd znamionowy: 1,5 A (rms),
- Zasilanie 1-faz. 240 VAC,
- Funkcja STO,
- Sterowanie: analogowe, impulsowe,
- Współpraca z serwosilnikiem dowolnej marki,
- Rozbudowana funkcja automatycznego strojenia,
- Algorytm tłumienia wibracji,
- Przyjazne oprogramowanie narzędziowe ServoStudio,
- Zgodność z CE i UL.
Opis
Specyfikacja techniczna:

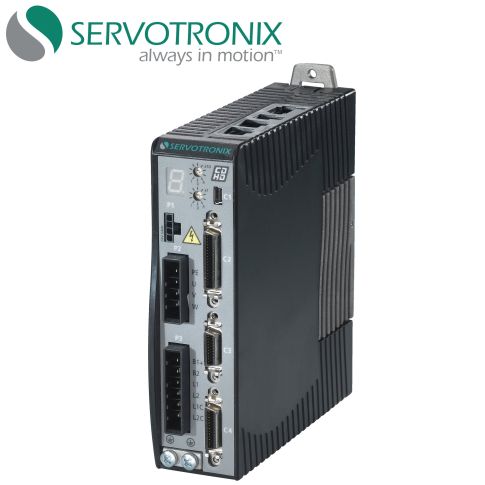

Kod zamówieniowy | CDHD-1D52AAP1 | |
Zasilanie obwodu mocy (L1, L2) | • Napięcie znamionowe (1-fazowe) | • 120 / 240 VAC ±10% |
---|---|---|
• Częstotliwość zasilania | • 50 / 60 Hz | |
• Prąd ciągły (na 1-fazę, wartośc skuteczna) | • 2,5 A | |
Zasilanie obwodu sterowania (L1C, L2C) | • Napięcie (1-fazowe) | • 120 VAC ±10 V, 240 VAC ±10 V |
STO (Safe Torque Off) | • Zasilanie STO | • 24 VDC ±10% |
Wyjście na serwosilnik (U, V, W) | • Prąd znamionowy | • 1,5A (rms) |
• Szczytowa wartość prądu wyjściowego | 4,5 A (rms, maks. 2s) | |
• Przy 120 VAC | • 0,28 kVA | |
• Przy 240 VAC | • 0,37 kVA | |
• Częstotliwość wyjścia PWM | • 16 kHz | |
Wejścia / Wyjścia | Wejście analogowe | • 1, napięciowe, ±10 V, 16 bitowe |
• Wejścia cyfrowe | • 8, 12 - 24 V, maks. 10 mA | |
• Szybkie wejścia cyfrowe | • 3, 24 V, maks. 10 mA | |
• Wyjście analogowe | • 1, ±10 V, 8 bitowe | |
Wyjścia cyfrowe | • 4, 24 V, maks. 40 mA | |
• Szybkie wyjścia cyfrowe | • 2, 24 V, maks. 10 mA | |
Interfejsy komunikacyjne | • RS232 | |
Wymiary | • 43,2 / 150 / 144,9 (S/W/G) | |
Gwarancja | • 30 miesięcy |
Darmowe oprogramowanie narzędziowe ServoStudio:
ServoStudio posiada intuicyjny i przyjazny graficzny interfejs użytkownika, dzięki któremu strojenie oraz konfiguracja serwosilnika zajmują wyjątkowo mało czasu. Praktyczną funkcją jest graficzna reprezentacja obwodów regulacyjnych, użytkownicy docenią z pewnością możliwość rejestracji danych i wykresów w czasie rzeczywistym.
