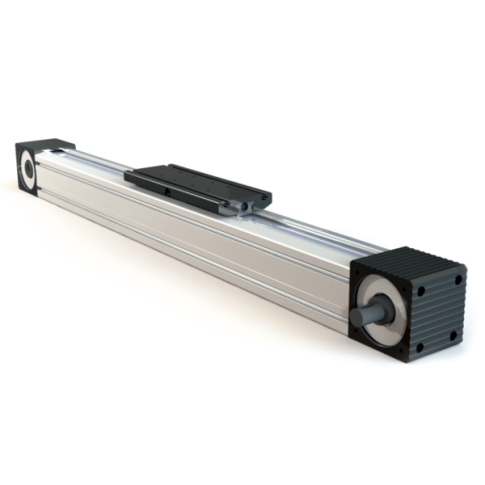

Compact - moduł liniowy z pasem zębatym
- Dokładność pozycjonowania: 0,1 lub 0,2mm.
- Prędkość maksymalna: 6m/s.
- Przeniesienie napędu: pas zębaty.
- Prowadnice kulowe.
- Maks. długość profilu: 7300mm.
Opis
Profil 38 x 50:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-15/16 wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 3 m/s |
| Skok nominalny | • 105 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 38x50mm |
| Max.długość jednego profilu | • 3000 mm |
| Długość karetki | • 100 mm |
Wymiary:
Profil 60 x 80:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-30 wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 5 m/s |
| Skok nominalny | • 200 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 60x80 mm |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 150 mm |
Wymiary:
Profil 80 x 80:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-30 / 8M-50 wzmacniane stalową linką |
| Prędkość maksymalna | • 5 / 6 m/s |
| Skok nominalny | • 192 / 200 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 80x80 mm |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 165 mm |
Wymiary:
Profil 64 x 64:
| Dokładność pozycjonowania | • 0,1 mm |
|---|---|
| Pas zębaty | • Z26-5M-30F |
| Prędkość maksymalna | • 5 m/s |
| Skok nominalny | • 130 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 64x64 mm |
| Max.długość jednego profilu | • 7300 mm |
| Długość karetki | • 225 mm |

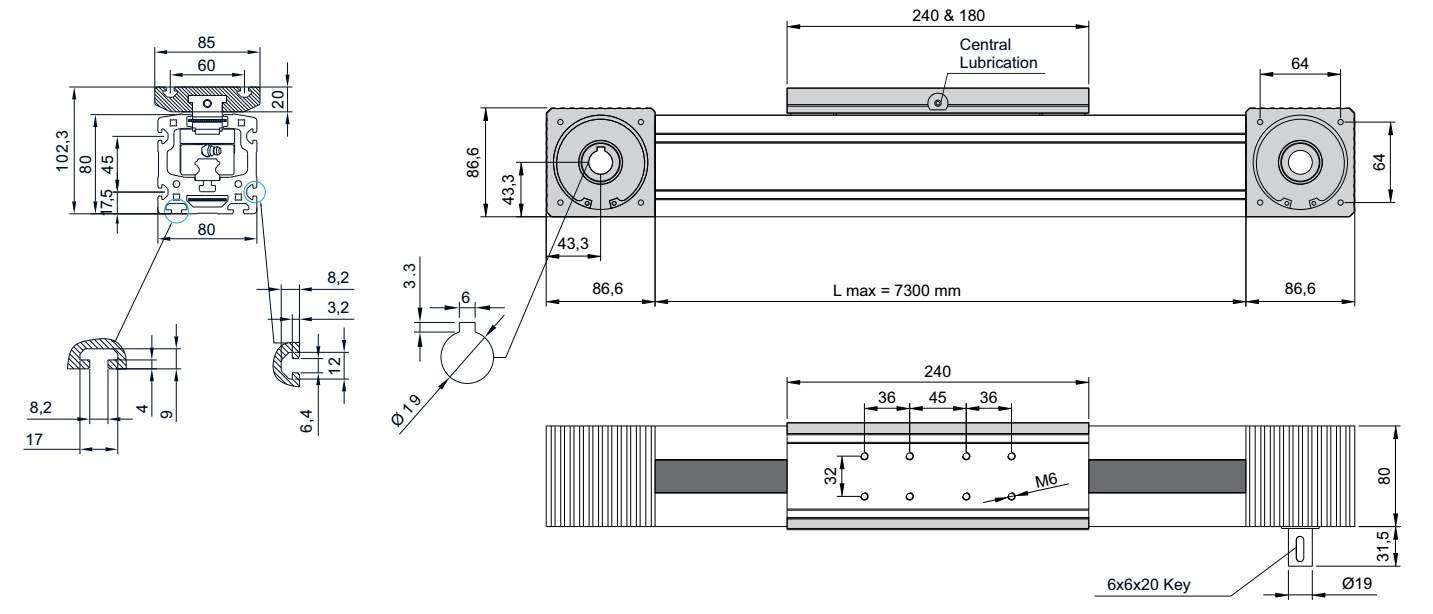

Wymiary:
Profil 80 x 80:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M - 30 wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 5 m/s |
| Skok nominalny | • 200 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 80x80 mm |
| Max.długość jednego profilu | • 7300 mm |
| Długość karetki | • 230 mm |
Wymiary:
Profil 100 x 100:
| Dokładność pozycjonowania | • 0,1 mm |
|---|---|
| Pas zębaty | • 8M-F50 NFT |
| Prędkość maksymalna | • 5 m/s |
| Skok pasa zębatego | • 192 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 100x100mm |
| Max.długość jednego profilu | • 7300 mm |
| Długość karetki | • 395 mm |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika A. Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia B.
• Uchwyty montażowe
 |
 |
Napęd koła pasowego
• Możliwych jest 6 różnych umiejscowień bloku napędowego.
Konserwacja
• moduły liniowe z serii Kompakt posiadają w karetce jeden centralny otwór smarowniczy.
