Compact - moduł liniowy ze śrubą kulową
- Dokładność pozycjonowania: 0,05mm.
- Prędkość liniowa: 0,12 / 0,17 / 0,34 / 0,52 / 0,85m/s.
- Skok: 5 / 10 / 20 / 25mm.
- Napęd na śrubę kulową.
- Prowadnice szynowe.
- Maks. długość profilu: 2000 do 3500mm.
Opis
W oferowanych modułach liniowych zastosowano profile aluminiowe z zabudowaną podwójną prowadnicą liniową (z wyjątkiem profilu 100x100). Przeniesienie napędu odbywa się za pomocą śruby kulowej. Precyzyjny mechanizm zapewnia dokładność pozycjonowania 0,01mm. Moduły liniowe ze śrubą kulową znajdują zastosowanie w aplikacjach, w których występują większe obciążenia

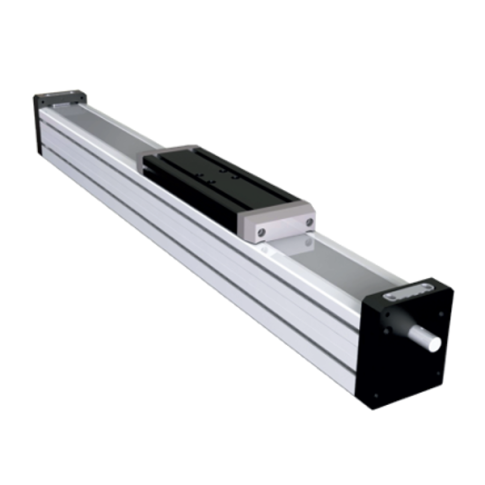

Profil 100 x 100:
| Dokładność pozycjonowania | • 0,05 mm |
|---|---|
| Śruba kulowa | • Ø25-05 / Ø25-10 / Ø20-20 |
| Maks. prędkość liniowa | • 0,17 / 0,34 / 0,52 m/s |
| Skok | • 5 / 10 / 20 mm |
| Podstawa | • profil aluminiowy 100 mm x 100 mm |
| Max.długość jednego profilu | • 3000 mm |
| Długość karetki | • 345 mm |

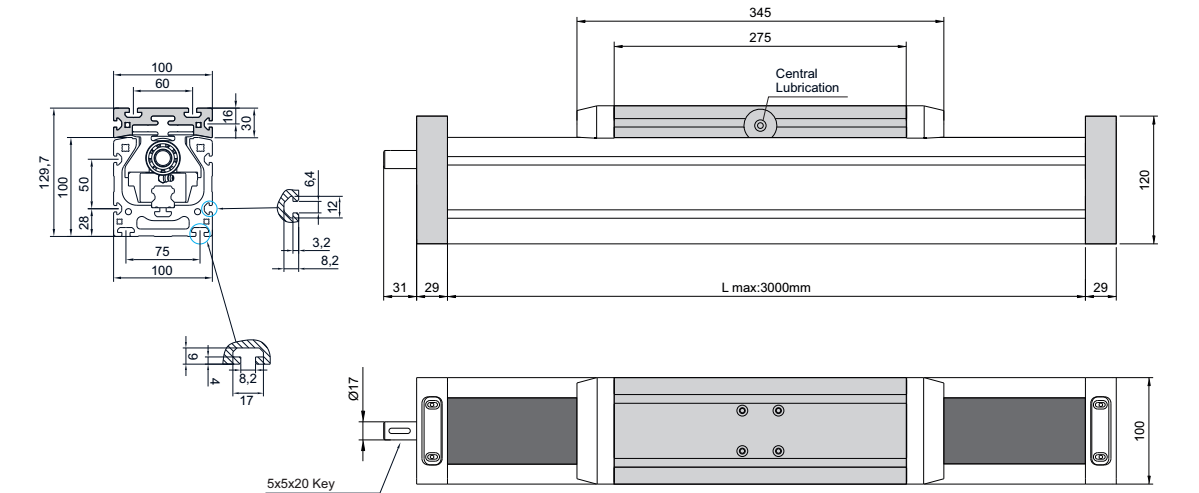

Wymiary:
Profil 50 x 110:
| Dokładność pozycjonowania | • 0,05 mm |
|---|---|
| Śruba kulowa | • Ø16-05 |
| Maks. prędkość liniowa | • 0,12 m/s |
| Skok | • 5 mm |
| Podstawa | • profil aluminiowy 50 mm x 110 mm |
| Max.długość jednego profilu | • 2000 mm |
| Długość karetki | • 170 mm |

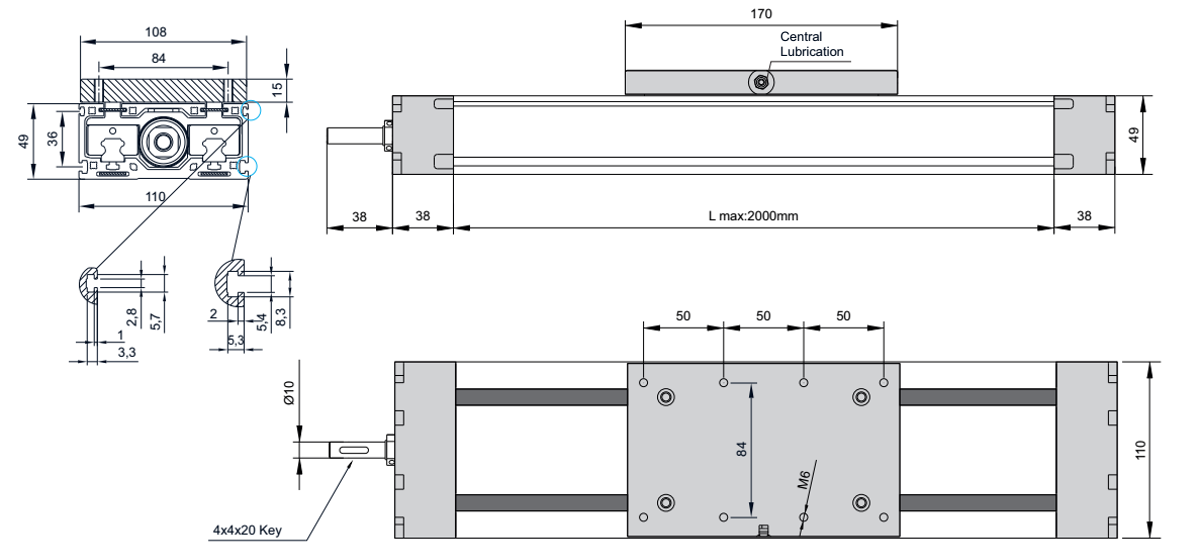

Wymiary:

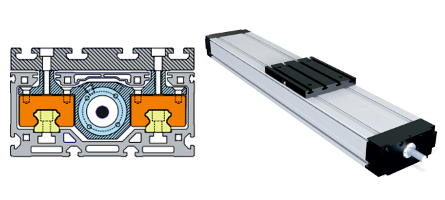

Profil 65 x 145:
| Dokładność pozycjonowania | • 0,05 mm |
|---|---|
| Śruba kulowa | • Ø20-05 / Ø25-05 / Ø20-20 |
| Maks. prędkość liniowa | • 0,13 / 0,17 / 0,52 m/s |
| Skok | • 5 / 5 / 20 mm |
| Podstawa | • profil aluminiowy 65 mm x 145 mm |
| Max.długość jednego profilu | • 3000 mm |
| Długość karetki | • 185 mm |

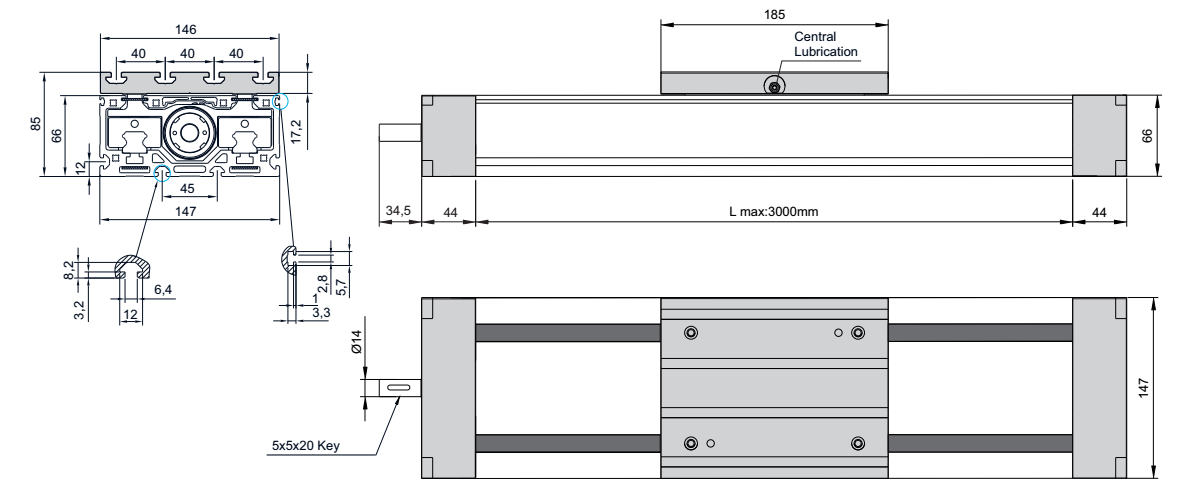

Wymiary:

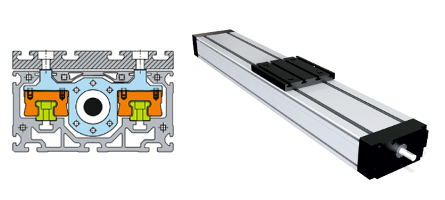

Profil 80 x 160:
| Dokładność pozycjonowania | • 0,05 mm |
|---|---|
| Śruba kulowa | • Ø25-05 / Ø25-10 / Ø20-20 / Ø25-25 |
| Maks. prędkość liniowa | • 0,17 / 0,34 / 0,52 / 0,85 m/s |
| Skok | • 5 / 10 / 20 / 25 mm |
| Podstawa | • profil aluminiowy 80 mm x 160 mm |
| Max.długość jednego profilu | • 3500 mm |
| Długość karetki | • 185 mm |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
Konserwacja

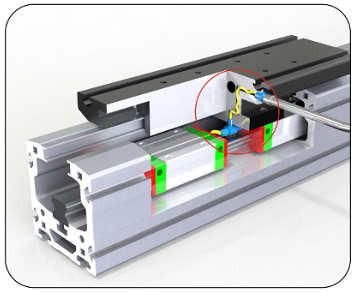

• moduły liniowe z serii Kompakt posiadają w karetce jeden centralny otwór smarowniczy.
