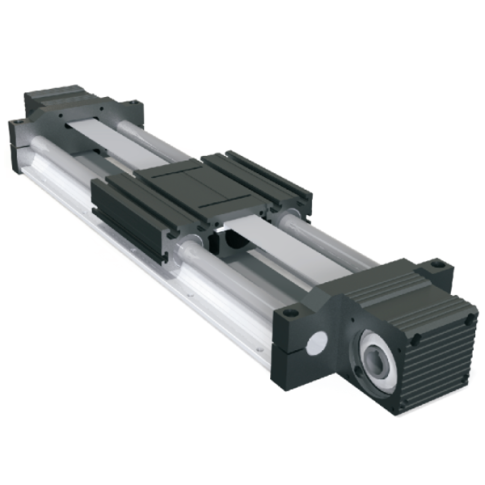

DKTM - moduł liniowy z pasem zębatym
- Dokładność pozycjonowania: 0,2mm.
- Prędkość maksymalna: 2m/s.
- Przeniesienie napędu: pas zębaty.
- Pręty prowadzące.
- Maks. długość profilu: 6000mm.
Opis
Specyfikacja techniczna:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-30 / 8M-50 |
| Maks. prędkość liniowa | • 2 m/s |
| Skok nominalny | • 200 / 192mm |
| Podstawa | • profil aluminiowy podtrzymujący pręty prowadzące |
| Średnica prętów prowadzących | • Ø20 / Ø30 |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 150 lub 200 mm |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
Napęd koła pasowego
• Możliwych jest 6 różnych umiejscowień bloku napędowego.
