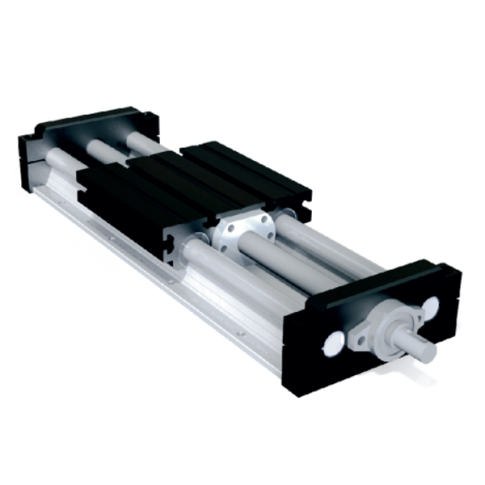

DKVM - moduł liniowy ze śrubą kulową
- Dokładność pozycjonowania: 0,2mm.
- Maks. prędkość liniowa: 0,85m/s.
- Skok: 5 / 10 / 16 / 20 / 25mm.
- Przeniesienie napędu: śruba kulowa.
- Pręty prowadzące.
- Maks. długość profilu: 3500mm.
Opis
Specyfikacja techniczna:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Śruba kulowa | • Ø12-05 / 16-05 / 16-16 / 20-05 / 20-20 / 25-05 / 25-10 / 25-25 / 32-10 |
| Maks. prędkość liniowa | • 0,09 / 0,12 / 0,38 / 0,13 / 0,52 / 0,17 / 0,34 / 0,85 / 0,46 m/s |
| Skok | • 5 / 10 / 16 / 20 / 25 mm |
| Podstawa | • profil aluminiowy podtrzymujący wał |
| Średnica prętów prowadzących | • Ø12 / 16 / 20 / 25 / 30 |
| Max.długość jednego profilu | • 572 - 3500 mm |
| Długość karetki | • 110 - 200 mm |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
