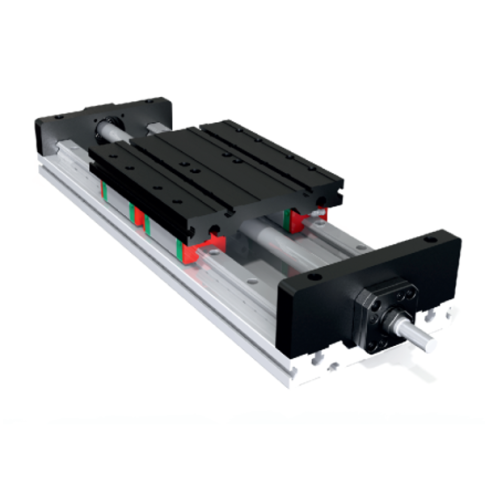

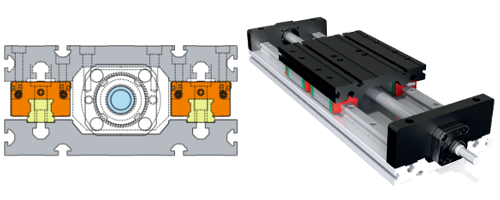

DKZM - moduł liniowy ze śrubą kulową
- Przystosowany do pracy w osi Z.
- Dokładność pozycjonowania: 0,01mm.
- Maks. prędkość liniowa: 0,52 m/s.
- Skok: 5 / 16 / 20mm.
- Przeniesienie napędu: śruba kulowa.
- Dwie prowadnice szynowe.
- Maks. długość profilu: 2500mm.
Opis
Specyfikacja techniczna:
| Dokładność pozycjonowania | • 0,01 mm |
|---|---|
| Śruba kulowa | • Ø16-05 / 16-16 / 20-05 / 20-20 |
| Maks. prędkość liniowa | • 0,12 / 0,38 / 0,13 / 0,52 m/s |
| Skok | • 5 / 16 / 5 / 20 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 22x140mm / 27x170mm |
| Max.długość jednego profilu | • 2000 - 2500 mm |
| Długość karetki | • 150 / 200 mm |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
