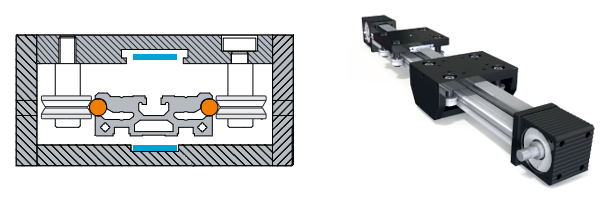

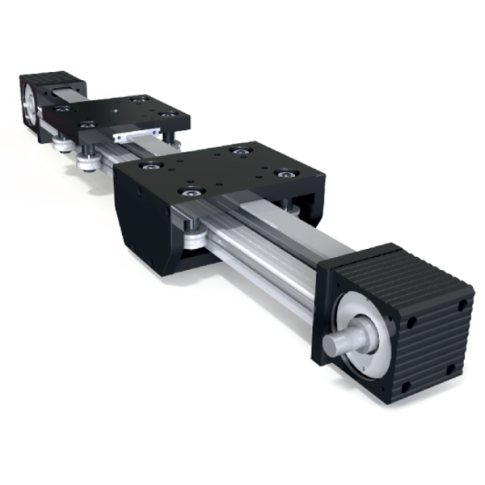

Guidance - moduł liniowy z dwiema karetkami
- Dwie karetki poruszające się w przeciwne strony.
- Dokładność pozycjonowania: 0,2mm.
- Prędkość maksymalna: 5m/s.
- Przeniesienie napędu: pas zębaty.
- Szyny kulowe.
- Maks. długość profilu: 6000mm.
Opis
Specyfikacja techniczna:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-30 wzmacniany stalowymi linkami |
| Maks. prędkość liniowa | • 5 m/s |
| Skok nominalny | • 200mm |
| Podstawa | • profil aluminiowy |
| Średnica prętów prowadzących | • Ø12 |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetek | • po 145 mm każda |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
Napęd koła pasowego
• Możliwych jest 6 różnych umiejscowień bloku napędowego.
