  • Guidance - moduł liniowy z pasem zębatym Guidance - moduł liniowy z pasem zębatym

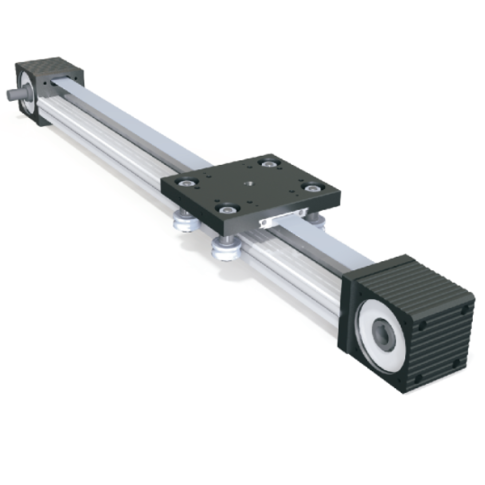

Guidance - moduł liniowy z pasem zębatym

Krótki opis


  • Dokładność pozycjonowania: 0,2mm.

  • Prędkość maksymalna: 5m/s.

  • Przeniesienie napędu: pas zębaty.

  • Szyny kulowe.

  • Maks. długość profilu: 6000mm.

  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Specyfikacja techniczna:

moduły liniowe z pasem zębatym - przekrój

Dokładność pozycjonowania • 0,2 mm
Pas zębaty • 5M-30 wzmacniany stalowymi linkami
Maks. prędkość liniowa • 5 m/s
Skok nominalny • 200mm
Podstawa • profil aluminiowy
Średnica prętów prowadzących • Ø12 / Ø20
Max.długość jednego profilu • 6000 mm
Długość karetki • 165 / 185 mm


Wymiary:

moduły liniowe z pasem zębatym - przekrój


Akcesoria

• Adapter

Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).

Adapter silnika do modułu liniowego

• Uchwyty montażowe

uchwyty montażowe do modułów liniowych
uchwyty montażowe do modułów liniowych


Napęd koła pasowego

• Możliwych jest 6 różnych umiejscowień bloku napędowego.

Montaż silnika napędowego do modułu liniowego

Informacje dodatkowe

Przeniesienie napędu pas zębaty
