Konwerter SSI na Profinet - ODOT Boxio B32-PN-5C-00
- Komunikacja Profinet.
- 1 kanał enkoderowy SSI
- Wbudowane 4 wejścia i 1 wyjście cyfrowe
- Wolny slot/gniazdo do dalszej rozbudowy.
- LCD do wyświetlania parametrów i danych.
- Kompaktowa budowa i łatwość instalacji.
- Port USB-C.
- Zasilanie: 24V DC.
- Montaż na szynie DIN.
- 2 letnia gwarancja producenta.
- Certyfikat: EMS, CE.
Tu-> BOXIO TO DOWOLNIE SPRZĘTOWO KONFIGUROWALNE MODUŁY WEJŚĆ/WYJŚĆ
Opis
Konwerter SSI na Profinet to urządzenie przeznaczone do zamiany sygnałów szeregowego interfejsu enkoderowego SSI na dane przesyłane protokołem komunikacji przemysłowej Profinet.
Konwerter na bazie rozwiązania Boxio, pozwala na dalszą jego rozbudowę lub rekonfigurację podczas użytkowania. Posiada drugie gniazdo/slot, które można wyposażyć w kolejną kartę kanału SSI lub dowolną kartę wejść/wyjść cyfrowych lub analogowych.
Darmowy program narzędziowy "IO Config" umożliwia swobodną parametryzację i konfigurację konwertera przez port USB-C, dzięki czemu uzyskujemy pełne dopasowanie do wymogów aplikacji. Dodatkowo BOXIO posiada wyświetlacz LCD do podglądu parametrów komunikacji, statusu kanałów IO, wersji wykonania oraz innych przydatnych informacji.
Tu -> SERIA BOXIO TO DOWOLNIE SPRZĘTOWO KONFIGUROWALNE MODUŁY WEJŚĆ/WYJŚĆ
Specyfikacja techniczna
- ogólne parametry pracy
| Kod płyty bazowej | BN-8032 |
|---|---|
| Zasilanie | 9-36Vdc, nominalnie 24Vdc |
| Prąd pracy | 100mA przy 24Vdc |
| Temperatura pracy | -30~75℃ |
| Wilgotność | 5%-95% |
| Stopień ochrony | IP20 |
| Port programowania | USB-C (bezpośrednio z PC) |
| Liczba obsługiwanych gniazd IO | 2 gniazda (A i B) , gdzie: A - zajęte(karta SSI) B - wolne |
| Wymiary | 110 x 84 x 28 mm |
| Sposób montażu | Szyna DIN |
- po stronie sieci Profinet
| Kod płyty komunikacyjnej | BN-8032 |
|---|---|
| Protokół komunikacji | Profinet IO |
| Obługa RT (Real-Time) | Tak, min. okres 1ms |
| Obsługa IRT (Isochronous Real-Time) | Tak, min. okres 250us |
| Redudancja sieciowa MRP (Media Redudancy Protocol) | Tak |
| Rozmiar danych we/wy | wejście: maks. 1440 bajtów, wyjście: maks. 1440 bajtów |
| Interfejs sieciowy | 2 złącza Rj45 |
| Prędkość transmisji | 10/100Mbps, MDI/MIDX, Full-Duplex |
- po stronie wejścia enkodera SSI
| Kod karty BOXIO | BT-5121 |
|---|---|
| Wejście | 1 kanał enkoderowy SSI |
| Rodzaj sygnału enkodera | Sygnał różnicowy, 5V |
| Izolacja | Magnetyczna (3kVrms) |
| Napięcie wejściowe zasilania sygnałów IO | Nominalne: 24VDC, Zakres 20-28VDC |
| Napięcie wyjściowe dla zasilania enkodera | 5VDC 24VDC |
| Temperatura pracy | -30~75℃ |
| Wilgotność | 5%-95% |
| Częstotliwość zegara SSI | maks. 2MHz |
| Długość ramki danych | 10-40 bit |
| Format wartości pozycji | Binarny lub kod Greya |
| Wejścia cyfrowe | 4 wejścia, NPN/PNP (poziom napięciowy 5-28VDC) |
| Wyjście cyfrowe | 1 wyjście PNP |
| Prąd wyjścia | Maks. 500mA |

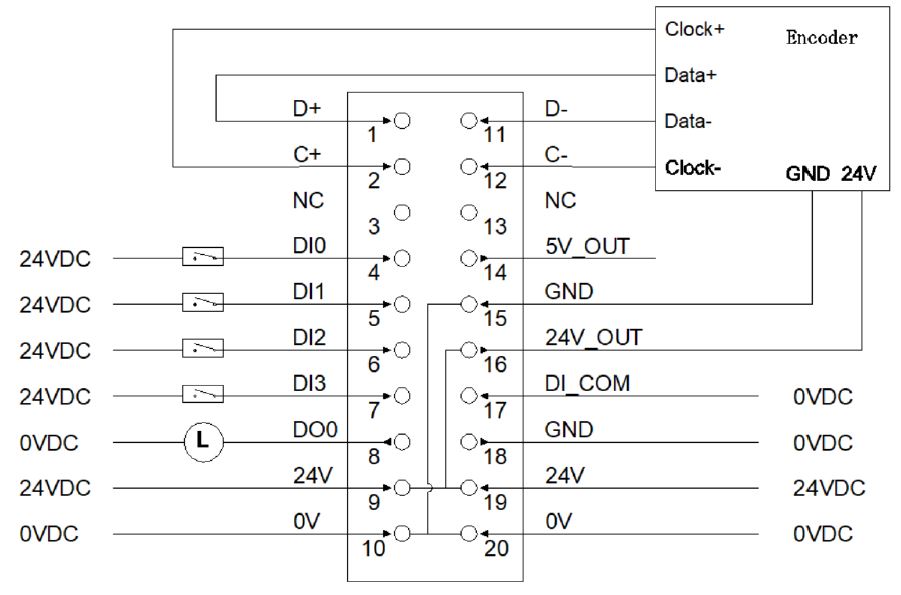

Schemat podłączenia
