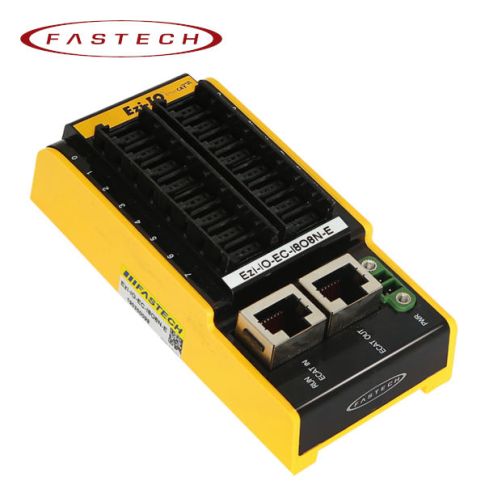

Cyfrowy moduł wejść/wyjść EtherCAT (CiA 401).
8 kanałów wejściowych, 8 kanałów wyjściowych, PNP.
Gniazda e-CON.
Praca w trybie EtherCAT Slave.
Wsparcie dla wszystkich typów synchronizacji EtherCAT.
Opis
Moduł 16 wejść/wyjść Ezi-IO-EC-I8O8P-E - parametry:
Napięcie zasilania | 24VDC +/- 10% | |
---|---|---|
Pobór prądu | Maks. 150mA (nie licząc prądu obciążenia) | |
Temperatura robocza | od 0 do 50°C | |
Temperatura składowania | od -20 do 70°C | |
Wilgotność robocza | 35 - 85% RH (bez kondensacji) | |
Wilgotność składowania | 10 - 90% RH (bez kondensacji) | |
Odporność na wibracje | 0,5G | |
Wejścia | Ilość kanałów | 8 kanałów PNP |
Napięcie wejściowe | 24VDC | |
Prąd wejściowy | 5mA na kanał | |
Izolacja | Brak | |
Czas reakcji włączenia | 10μs lub mniej | |
Czas reakcji wyłączenia | 70μs lub mniej | |
Wyjścia | Ilość kanałów | 8 kanałów PNP |
Napięcie wejściowe | 24VDC | |
Prąd wejściowy | 0,2A na kanał | |
Izolacja | Brak | |
Czas reakcji włączenia | 4μs lub mniej | |
Czas reakcji wyłączenia | 140μs lub mniej | |
Wskaźnik LED | zasilanie (PWR), status komunikacji EtherCAT (RUN), status połączenia EtherCAT (ECAT IN, ECAT OUT), stan wejść (I: 0-7, O: 0-7) | |
EtherCAT | Synchronizacja | Free Run, SM Event, DC SYNC Event |
Interfejs | 2 x złącze RJ45 | |
przewód | przewód STP kategorii 5e lub wyższej, maks. długość 100m |
