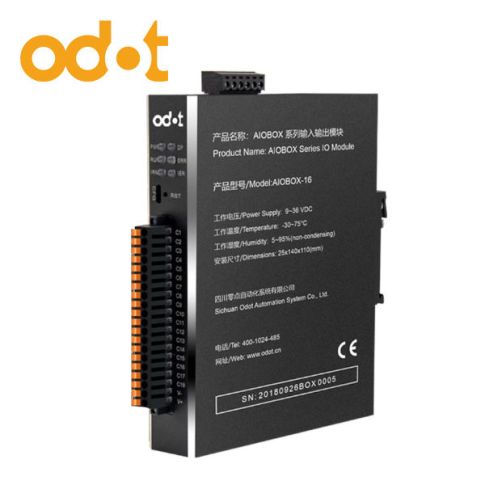

Moduł bazowy ODOT AIOBOX-16 Profibus

AIBOX-16 to zintegrowany dowolnie konfigurowany sprzętowo moduł wejść/wyjść. Urządzenie przetwarza sygnały cyfrowe lub analogowe z wejść/wyjść na dane transmitowane za pomocą protokołów komunikacyjnych do/z urządzeń nadrzędnych jak: sterowniki PLC, komputery, sterowniki ruchu, itp.

Moduł bazowy AIOBOX-16 - główne cechy:

• Napięcie zasilania: 9÷36 VDC
• Pobór prądu: maks. 250mA (przy zasilaniu 24VDC)
• Przewody I/O: maks. 1.5mm2 (AWG16)
• Liczba slotów: 3 (0 - komunikacyjny, 1 - I/O, 2 – I/O)
• Wymiary: 25*140*110mm
• Zestaw zawiera: obudowę + płytę bazową A + śruby + listwę zaciskową + oznakowanie + klamrę

• slot 0 zarezerwowany dla karty komunikacyjnej,
• slot 1 / 2 dla modułów (kart) I/O (WEJ/WYJ).

Moduł bazowy AIOBOX-16 - moduły rozszerzeń:

• AIO-X8012 (Profibus DP)
• Typ: PROFIBUS-DP slave
• Protokół: PRPFIBUS-DP/V0
• Port: 1x DB9
• Prędkość: 9.6k-12Mbps adaptacyjna
• Obsługiwana ilość danych: wejście: max 244 bajtów / wyjście: 244 bajtów
• Ustawienie adresu: za pomocą 8 sekwencyjnego przełącznika DIP-switch

Moduł bazowy AIOBOX-16 - moduły rozszerzeń:

• AIO-X1248 – 8 wejść cyfrowych / 24VDC / NPN/PNP
• AIO-X2228 – 8 wyjść cyfrowych / 24VDC / PNP
• AIO-X3318 – 8 wejść analogowych niesymetrycznych (single-ended) / 0-20mA / 4-20mA (16 bitowe)
• AIO-X3424 – 4 wejścia analogowe różnicowe / 0-20mA / 4-20mA / ±20mA (16 bitowe)
• AIO-X3713 – 3 wejścia analogowe temperaturowe PT100
• AIO-X3804 – 4 wejścia analogowe termoparowe TC
• AIO-X6227 – 4 wejścia cyfrowe NPN / PNP + 3 wyjścia cyfrowe 24VDC PNP
• AIO-X4342 – 4 wyjścia analogowe prądowe 0-20mA / 4-20mA / 0-24mA (16 bitowe)
• AIO-X5102 – 2 wejścia enkoderowe inkrementalne / 5V TTL
• AIO-X5112 – 2 wejścia enkoderowe inkrementalne / 1Vpp Sinus
• AIO-X5216 – 6 szybkich wejść impulsowych / 24VDC / maksymalna częstotliwość: 10MHz / czas filtrowania 0.05 us~14.2 us
