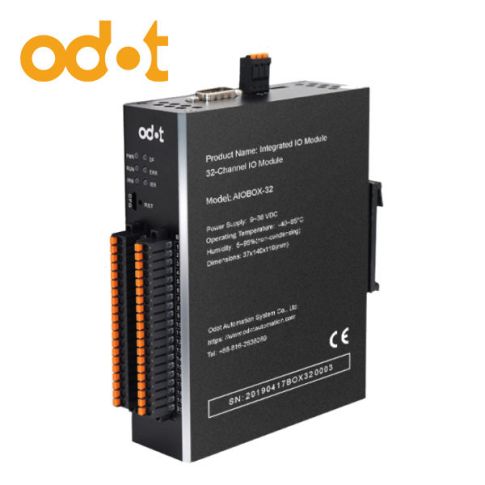

Moduł bazowy ODOT AIOBOX-32 Modbus

AIBOX-32 to zintegrowany dowolnie konfigurowany sprzętowo moduł wejść/wyjść. Urządzenie przetwarza sygnały cyfrowe lub analogowe z wejść/wyjść na dane transmitowane za pomocą protokołów komunikacyjnych do/z urządzeń nadrzędnych jak: sterowniki PLC, komputery, sterowniki ruchu, itp.

Moduł bazowy AIOBOX-32 - główne cechy:

• Napięcie zasilania: 9÷36 VDC
• Pobór prądu: maks. 400mA (przy zasilaniu 24VDC)
• Przewody I/O: maks. 1.5mm2 (AWG16)
• Liczba slotów: 5 (0 - komunikacyjny, 1 - I/O, 2 – I/O, 3 - I/O, 4 – I/O)
• Wymiary: 37*140*110mm
• Zestaw zawiera: obudowę + płytę bazową A + płytę bazowa B + śruby + listwę zaciskową + oznakowanie + klamrę

• slot 0 zarezerwowany dla karty komunikacyjnej,
• slot 1 / 2 / 3 / 4 dla modułów (kart) I/O (WEJ/WYJ).

Moduł bazowy AIOBOX-32 - moduły rozszerzeń:

• AIO-X8031 (MODBUS)
• Porty Ethernet: 2 porty z funkcją przełączania
• Protokół: Modbus-TCP Server
• Prędkość: 10/100 Mbps adaptacyjna, Auto-MDI/MDIX
• Zasięg: do 100m
• Liczba obsługiwanych klientów: maks. 2 jednocześnie
• Kody funkcji: 01/02/03/04/05/06/15/16
• Izolacja: elektromagnetyczna

• AIO-X1248 – 8 wejść cyfrowych / 24VDC / NPN/PNP
• AIO-X2228 – 8 wyjść cyfrowych / 24VDC / PNP
• AIO-X3318 – 8 wejść analogowych niesymetrycznych (single-ended) / 0-20mA / 4-20mA (16 bitowe)
• AIO-X3424 – 4 wejścia analogowe różnicowe / 0-20mA / 4-20mA / ±20mA (16 bitowe)
• AIO-X3713 – 3 wejścia analogowe temperaturowe PT100
• AIO-X3804 – 4 wejścia analogowe termoparowe TC
• AIO-X6227 – 4 wejścia cyfrowe NPN / PNP + 3 wyjścia cyfrowe 24VDC PNP
• AIO-X4324 – 4 wyjścia analogowe prądowe 0-20mA / 4-20mA / 0-24mA (16 bitowe)
• AIO-X5102 – 2 wejścia enkoderowe inkrementalne / 5V TTL
• AIO-X5112 – 2 wejścia enkoderowe inkrementalne / 1Vpp Sinus
• AIO-X5216 – 6 szybkich wejść impulsowych / 24VDC / maksymalna częstotliwość: 10MHz / czas filtrowania 0.05 us~14.2 us

Moduł bazowy AIOBOX-32 - przykład aplikacji:

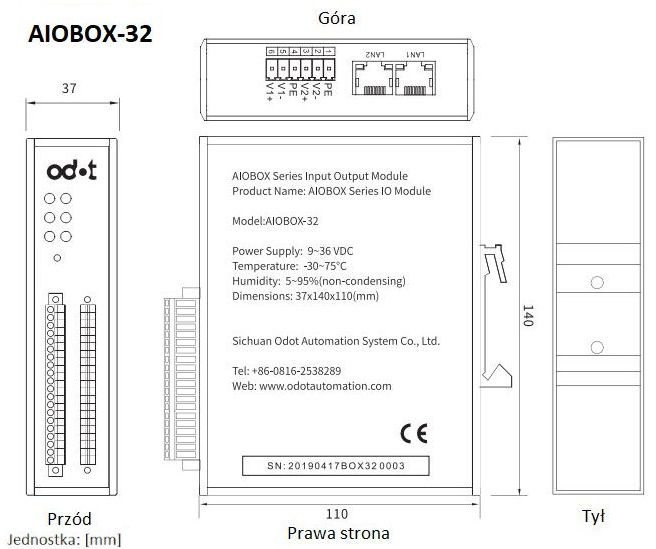

Moduł bazowy AIOBOX-32 - wymiary:
