Moduł IO-Link seria GS20 Inovance GS20-ECT-8L-INT
- Obsługa do 16 cyfrowych wejść/wyjść PNP lub do 8 urządzeń/modułów IO-Link Slave,
- Typ modułu: IO-Link Master,
- Komunikacja: EtherCAT,
- Typ złącza: M12,
- Typ I/O: PNP,
- Stopień ochrony: IP67,
- Zasilanie: 24 Vdc
- Montaż bezpośrednio na maszynie,
- Kompaktowa obudowa ze stopu aluminium, odporna na wibracje i wstrząsy.
Opis
Komunikacja dwukierunkowa
- Przesyłanie danych pomiarowych i informacji o stanie do sterownika
- Odbieranie parametrów ze sterownika za pośrednictwem urządzenia IO-Link Master
- Łatwe zapisywanie i modyfikowanie parametrów
- Sprawna wymiana czujników i szybka zmiana ich konfiguracji
Stopień ochrony do IP67 - wysokie wymagania dotyczące niezawodności
- Zgodność z normą IEC 61131-2
- Zakres temperatury otoczenia: od −25°C do +70°C
- Obudowa wykonana ze stopu metalu
Funkcje ułatwiające lokalizację usterek
- Ponad 20 rodzajów informacji diagnostycznych*
- Funkcja rozpoznawania identyfikatora urządzenia (ID) umożliwiająca szybkie wykrywanie błędów
- Wizualizacja usterek w czasie rzeczywistym
*Uwaga: wymagany jest sterownik PLC oparty na platformie CODESYS.
Moduł I/O-Link GS20-ECT-8L-INT - przykład aplikacji

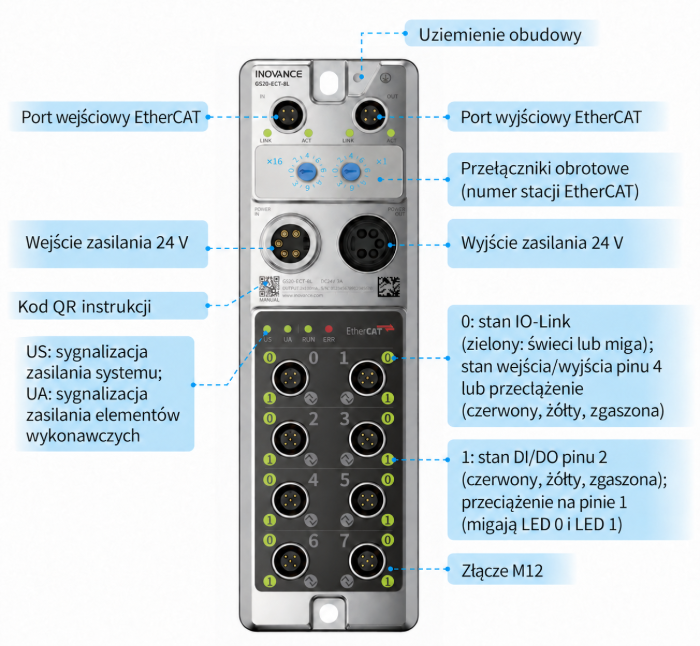

Interfejs GS20-ECT-8L-INT:

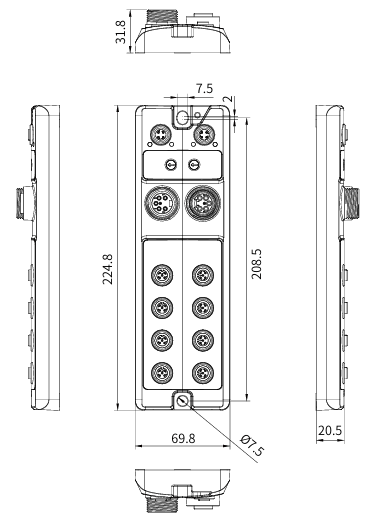

Wymiary (podane w mm):
Parametry
| Kod zamówieniowy | • GS20-ECT-8L-INT |
|---|---|
| Protokół komunikacyjny | • EtherCAT |
| Wersja IO-Link | • V1.1 |
| Szybkość transmisji IO-Link | • COM1 (4.8kbaud) ；COM2 (38.4kbaud) ；COM3 (230.4kbaud) |
| Port IO-Link | • Klasa A×8 |
| Wymiary | • 224,8 × 69,8 × 20,5 mm (W/S/G) |
| Wejścia/wyjścia cyfrowe | • 16 kanałów cyfrowych I/O (2 kanały na jeden port M12) lub do 8 urządzeń/modułów IO-Link Slave |
| Port EtherCAT | • M12, 4-pinowy, kodowanie D |
| Port sygnałowy IO-Link | • M12, 5-pinowy, kodowanie A |
| Typ wyjść | • PNP, maksymalny prąd 500 mA na kanał |
| Wejścia cyfrowe | • PNP |
| Napięcie zasilające | • 24 Vdc |
| Natężenie prądu | • Maksymalnie 2 A na kanał w trybie SIO |
| Stopień ochrony | • IP67 |
| Zakres temperatury | • -25°C ~ +70°C |
| Diagnostyka | • Wykrywanie zasilania, alarm zbyt wysokiego i zbyt niskiego napięcia, alarm stanu komunikacji, alarm temperatury układu scalonego itp. |
