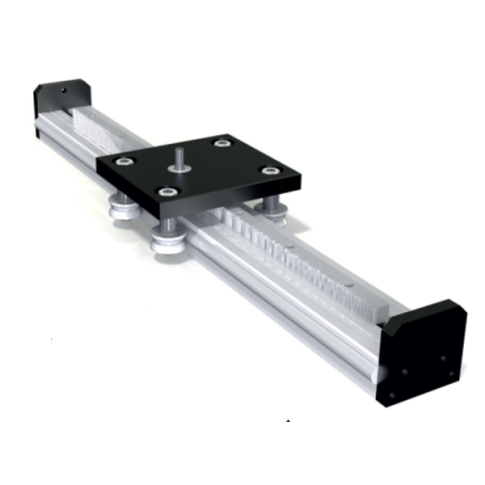

Moduł liniowy z listwą zębatą
- Dokładność pozycjonowania: 0,2mm.
- Prędkość maksymalna: 1,1m/s.
- Przeniesienie napędu: listwa zębata.
- Prowadnice kulowe.
- Nieskończona maks. długość modułu.
Opis
Profil 30 x 82 i 40 x 86:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Przekładnia zębta | • Mod:1 / Mod:1,5 |
| Listwa zębata | • Mod:1 Z:22 płaska / Mod:1,5 Z:22 płaska |
| Prędkość maksymalna | • 0,16 / 0,24 m/s |
| Skok | • 69,08 / 103,62 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 30x82 / 40x86 mm |
| Przekątna prętów prowadzących | • Ø12 / Ø20 |
| Długość karetki | • 145 / 165 mm |
Wymiary:
Profil 90 x 90:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Przekładnia zębta | • Mod:1 |
| Listwa zębata | • Mod:1 Z:22 płaska |
| Prędkość maksymalna | • 1,1 m/s |
| Skok | • 69,08 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 80x80 mm |
| Przekątna prętów prowadzących | • Ø12 |
| Długość karetki | • 165 mm |
Wymiary:
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
