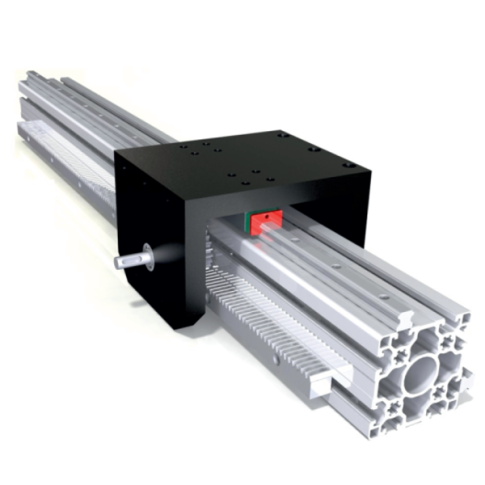

Moduł liniowy z listwą zębatą i rozbudowaną karetką
- Dokładność pozycjonowania: 0,2mm.
- Prędkość maksymalna: 1,1m/s.
- Przeniesienie napędu: listwa zębata.
- Karetka o dwóch płaszczyznach.
- Prowadnica szynowa.
- Nieskończona maks. długość modułu.
Opis
Profil 90 x 90:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Przekładnia | • Mod:2 |
| Listwa zębata | • Mod:2 Z:22 |
| Prędkość maksymalna | • 2,2 m/s |
| Skok | • 138,16 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x90 mm |
| Długość karetki | • 165 mm |
Wymiary:
Profil 90 x 180:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Przekładnia | • Mod:2 |
| Listwa zębata | • Mod:2 Z:22 |
| Prędkość maksymalna | • 2,2 m/s |
| Skok | • 138,16 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x180 mm |
| Długość karetki | • 220 mm |
Wymiary:
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
