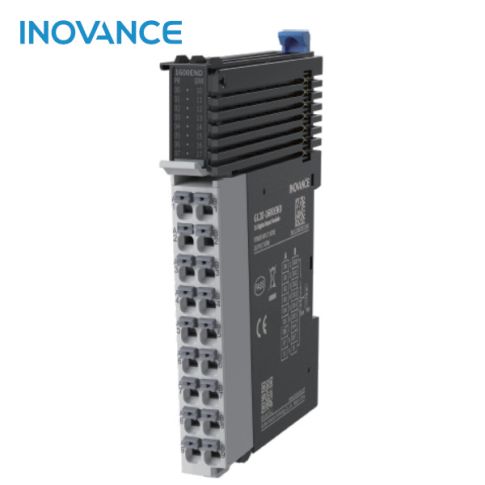

Moduł rozszerzeń 16 wejść cyfrowych NPN/PNP Inovance GL20-1600END
- 16 wejść cyfrowych tranzystorowych
- Wejścia typu NPN/PNP
- Czas odpowiedzi sprzętowej ON/OFF 100 us
- Diody LED statusu wyjść
- Kompaktowa budowa
- Demontowalne złącze zaciskowe
- Zaciski sprężynowe
- Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet/EtherCAT), lub sterownika PLC Inovance serii Easy
- Certyfikat CE
Opis
Moduł wejść cyfrowych NPN/PNP GL20-1600END:
Moduł rozszerzeń GL20-1600END to 16-kanałowy cyfrowy moduł wejść cyfrowych, z wejściem typu NPN lub PNP.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet lub EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.
| Lp. | Nazwa | Opis | |||
|---|---|---|---|---|---|
| 1 | Kontrolki statusu | PR (Power + Run) | Wskaźnik zasilania / pracy | Żółto zielony | ● Świeci: Moduł pracuje normalnie ● Miga szybko: Moduł został pomyślnie zaadresowany ● Wolne miganie: Moduł jest włączony, ale nie jest adresowany ● WYŁ.: Moduł nie jest włączony lub jest uszkodzony |
| ERR | Wskaźnik błędu modułu | Czerwony | Świeci, gdy pojawi się błąd | ||
| 2 | Status wyjść | 00 do 17 | Wskaźnik LED stanu wyjść | Żółto zielony | Świeci, gdy wyjście cyfrowe jest aktywne |
| 3 | Identyfikacja kolorystyczna | Szary | Wyjście cyfrowe: tranzystorowe | ||
| 4 | Złącze | Sygnał | Lewy terminal | Prawy terminal | Sygnał |
|---|---|---|---|---|---|
| DI0 | A1 | B1 | DI10 | ||
| DI1 | A2 | B2 | DI11 | ||
| DI2 | A3 | B3 | DI12 | ||
| DI3 | A4 | B4 | DI13 | ||
| DI4 | A5 | B5 | DI14 | ||
| DI5 | A6 | B6 | DI15 | ||
| DI6 | A7 | B7 | DI16 | ||
| DI7 | A8 | B8 | DI17 | ||
| SS | A9 | B9 | SS |
Podłączenie wejść:
Wymiary (podane w mm):
Parametry
- Napięcie magistrali: 5 VDC
- Prąd magistrali: 100 mA
- Typ wejścia: NPN / PNP
- Liczba kanałów: 8
- Klasa napięcia wejściowego: 24 VDC
- Napięcie załączenia ON: > 15 VDC
- Napięcie wyłączenia OFF: < 5 VDC
- Czas odpowiedzi sprzętowej ON/OFF: 100 us dla ON / 100 us dla OFF
- Impedancja wejścia: 5.3k do 5.6k
- Programowa zmiana czasu filtracji wejścia: 0.25 ms, 0.5 ms, 1ms (domyślnie), 2 ms, 4 ms, 8 ms, 16 ms, and 32 ms.
