Moduł rozszerzeń 2 portów RS485 Inovance GL20-2S485-INT
- 2 porty typu: RS485,
- Diody LED statusu wejść,
- Kompaktowa budowa,
- Demontowalne złącze zaciskowe,
- Zaciski sprężynowe,
- Montaż do adaptera komunikacyjnego serii GL20 EtherCAT, sterownika PLC Inovance serii Easy oraz AM300 i AM500,
- Certyfikat CE.
Opis
Moduł rozszerzeń 2 portów RS485 Inovance GL20-2S485-INT:
Moduł rozszerzeń GL20-2S485-INT to 2-kanałowy moduł portów, z wejściem typu RS485.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

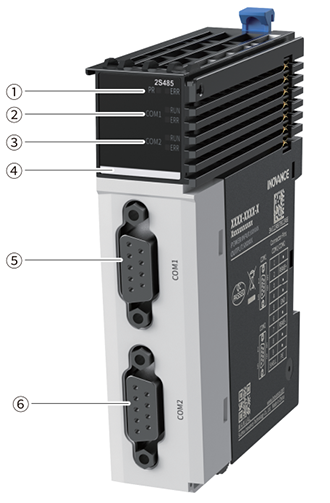

Opis wskaźników i portów komunikacyjnych modułu:
| Lp. | Nazwa | Symbol | Opis | Kolor | Status |
|---|---|---|---|---|---|
| 1 | Wskaźniki sygnałów | PR (POWER + RUN) | Wskaźnik zasilania / pracy | Żółto-zielony |
● Świeci: Moduł działa normalnie ● Miga szybko (200 ms): Moduł zaadresowany ● Miga wolno (1000 ms): Moduł niezaadresowany ● WYŁ.: Brak zasilania lub błąd |
| ERR | Wskaźnik błędu | Czerwony | ● Świeci przy błędzie. Zobacz: „Fault Diagnosis” na stronie 19 | ||
| RUN | Wskaźnik transmisji danych | Zielony |
● Świeci: Trwa transmisja danych ● WYŁ.: Brak transmisji danych |
||
| 2 | Wskaźnik COM1 | RUN | Wskaźnik transmisji danych | Zielony |
● Świeci: Trwa transmisja danych ● WYŁ.: Brak transmisji danych |
| ERR | Wskaźnik błędu transmisji | Czerwony |
● Świeci: Błąd komunikacji ● WYŁ.: Komunikacja poprawna ● Szczegóły: „Fault Diagnosis” na stronie 19 |
||
| 3 | Wskaźnik COM2 | RUN | Wskaźnik transmisji danych | Zielony |
● Świeci: Trwa transmisja danych ● WYŁ.: Brak transmisji danych |
| ERR | Wskaźnik błędu transmisji | Czerwony |
● Świeci: Błąd komunikacji ● WYŁ.: Komunikacja poprawna ● Szczegóły: „Fault Diagnosis” na stronie 19 |
||
| 4 | Identyfikacja kolorystyczna |
● Czerwony: Wyjście cyfrowe ● Szary: Wejście cyfrowe ● Biały: Komunikacja ● Pomarańczowy: Wyjście analogowe ● Zielony: Wejście analogowe ● Niebieski: Inny moduł |
|||
| 5 | Port COM1 | COM1 | RS485, port szeregowy 1 (DB9 żeński) | - | |
| 6 | Port COM2 | COM2 | RS485, port szeregowy 2 (DB9 żeński) | - | |

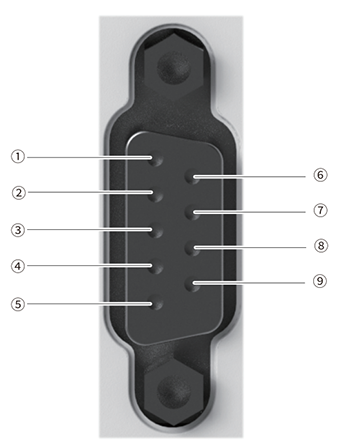

Złącze RS485 – przypisanie pinów:
| Pin No. | Pin Signal |
|---|---|
| 2 | RS485+ |
| 7 | RS485- |
| 5 | GND |
| 1, 3, 4, 6, 8, 9 | - |
| Obudowa | PE |

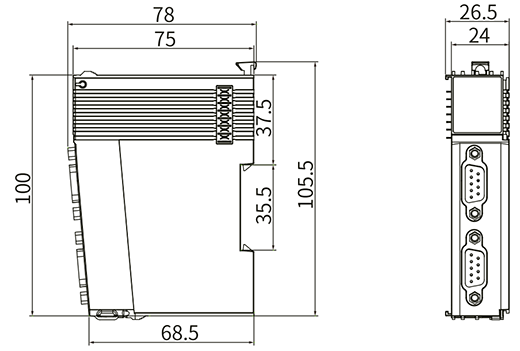

Wymiary (podane w mm):
Parametry
- Napięcie magistrali: 5VDC,
- Prąd magistrali: 250 mA,
- Typ portu: RS485,
- Typ zacisku: DB9 (żeński),
- Tryb komunikacji: para sygnałów różnicowych (half-duplex),
- Liczba kanałów: 2 (brak izolacji pomiędzy kanałami),
- Szybkość transmisji: 4800 bit/s, 9600 bit/s, 19200 bit/s, 38400 bit/s, 57600 bit/s, 115200 bit/s.
