Moduł rozszerzeń 2 wejść enkoderowych SSI Inovance GL20-2SSI-INT
- 2 wejścia enkoderowe,
- Wejścia typu SSI,
- Diody LED statusu wejść,
- Kompaktowa budowa,
- Demontowalne złącze zaciskowe,
- Zaciski sprężynowe,
- Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet, Ethernet/IP), sterownika PLC Inovance serii Easy oraz AM300 i AM500,
- Certyfikat CE.
Opis
Moduł rozszerzeń 2 wejść enkoderowych SSI Inovance GL20-2SSI-INT:
Moduł rozszerzeń GL20-2SSI-INT to 2-kanałowy cyfrowy moduł wejść enkoderowych, z wyjściem typu SSI.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet lub EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

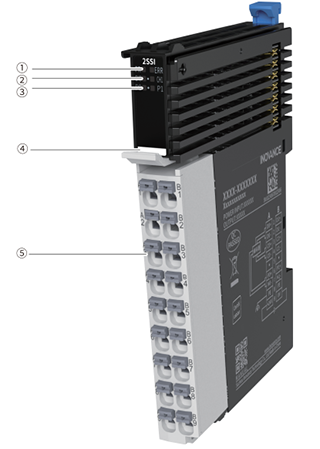

Opis wskaźników modułu:
| Lp. | Nazwa | Symbol | Opis | Kolor | Status |
|---|---|---|---|---|---|
| 1 | Wskaźniki sygnałów | PR (POWER + RUN) | Wskaźnik zasilania / pracy | Żółto-zielony |
● Świeci: Moduł działa normalnie ● Miga szybko: Moduł zaadresowany ● Miga wolno: Włączony, ale niezaadresowany ● WYŁ.: Brak zasilania lub błąd |
| ERR | Wskaźnik błędu | Czerwony | ● Świeci: Błąd modułu | ||
| 2 | Wskaźnik enkodera | CH0 / CH1 | Wskaźnik SSI0/SSI1 | Żółto-zielony |
● Świeci: Enkoder aktywny ● WYŁ.: Enkoder nieaktywny |
| 3 | Wskaźnik zasilania | P0 / P1 | Wskaźnik zasilania 24V SSI0/SSI1 | Żółto-zielony |
● Świeci: 24V aktywne ● WYŁ.: 24V nieaktywne |
| 4 | Identyfikacja kolorów |
■ Czerwony: Wyjście cyfrowe ■ Szary: Wejście cyfrowe ■ Biały: Komunikacja ■ Pomarańczowy: Wyjście analogowe ■ Zielony: Wejście analogowe ■ Niebieski: Inny moduł |
|||
| 5 | Terminale I/O | Szczegóły w sekcji „3.2 Terminal Definition” na stronie 20 w instrukcji obsługi | |||

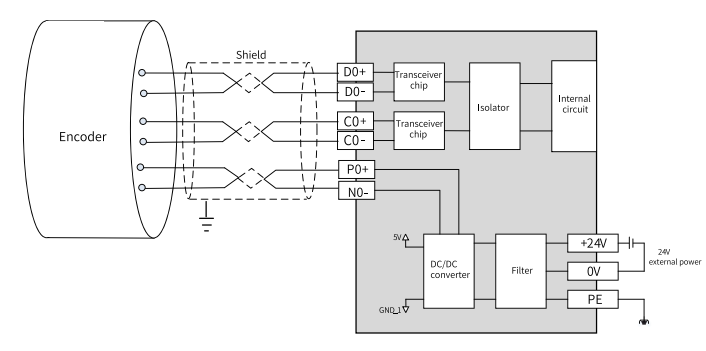

Podłączenie wejść:

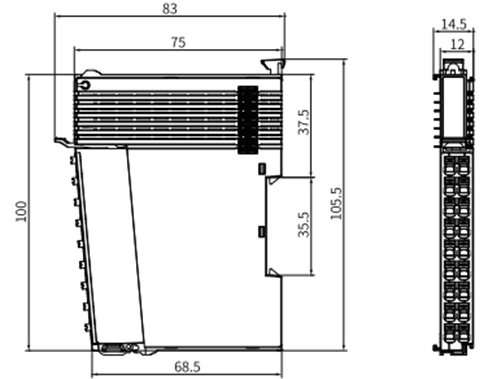

Wymiary (podane w mm):
Parametry
- Napięcie magistrali: 24 VDC,
- Prąd magistrali: 115 mA,
- Napięcie wejściowe: 24 VDC,
- Prąd wejściowy: 100 mA,
- Typ wejścia: enkoderowe,
- Typ zacisku: SSI,
- Sygnał interfejsu kanału: wyjście SSI: 2, wyjście zegara (C+, C-); wejście SSI: 2, wejścia danych (D+, D-),
- Liczba wejść: 2,
- Znamionowy prąd wejścia zasilania na zacisku: 300 mA na kanał.
