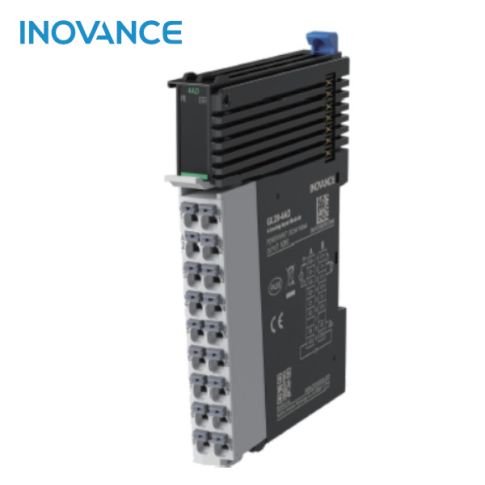

Moduł rozszerzeń 4 wejść analogowych Inovance GL20-4AD-INT
- 4 wejścia analogowe,
- Obsługa wejść prądowych i napięciowych,
- Rozdzielczość 16 bitów,
- Czas próbkowania 250us dla 4 kanałów,
- Kompaktowa budowa,
- Demontowalne złącze zaciskowe,
- Zaciski sprężynowe,
- Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet/EtherCAT), sterownika PLC Inovance serii Easy oraz AM300 i AM500,
- Certyfikat CE.
Opis
Moduł wyjść tranzystorowych GL20-4AD-INT:
4-kanałowy moduł wejść analogowych serii GL20-4AD-INT obsługuje wejścia napięciowe i prądowe z 16-bitową rozdzielczością.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet lub EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

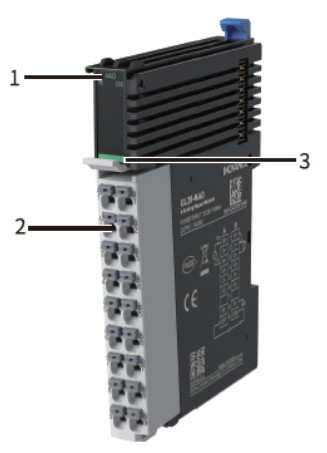

| Lp. | Nazwa | Opis | |||
|---|---|---|---|---|---|
| 1 | Kontrolki statusu | PR (Power + Run) | Wskaźnik zasilania / pracy | Żółto zielony | Świeci, gdy Moduł pracuje normalnie |
| ERR | Wskaźnik błędu modułu | Czerwony | Świeci, gdy pojawi się błąd | ||
| 2 | Złącze | Sygnał | Lewy terminal | Prawy terminal | Sygnał |
| VI0+ | A1 | B1 | V1+ | ||
| I0+ | A2 | B2 | I1+ | ||
| VI0- | A3 | B3 | VI1- | ||
| V2+ | A4 | B4 | V3+ | ||
| I2+ | A5 | B5 | I3+ | ||
| VI2- | A6 | B6 | VI3- | ||
| - | A7 | B7 | - | ||
| PE | A8 | B8 | PE | ||
| 24V | A9 | B9 | COM | ||
| 3 | Identyfikacja kolorystyczna | Zielony | Wejścia analogowe | ||

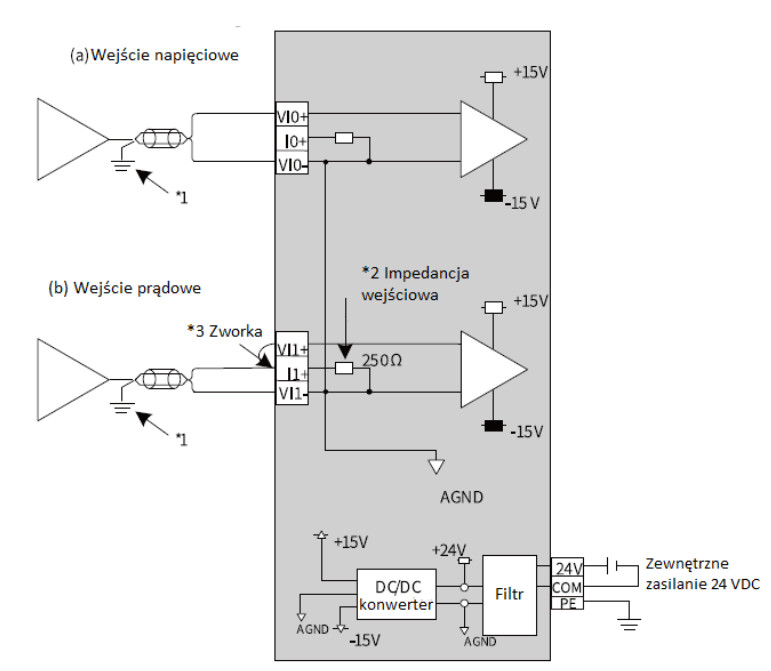

Podłączenie wejść:
Wymiary (podane w mm):
Parametry
- Napięcie magistrali: 5VDC
- Prąd magistrali: 120mA
- Napięcie wejściowe: 24VDC
- Prąd wejściowy: 50mA
- Typ wejścia: analogowe
- Tryb wejścia: napięciowe / prądowe
- Liczba wejść: 4
- Rozdzielczość: 16 bitów
- Czas konwersji: 60us/kanał
- Zakres napięć wejściowych: ±10 V, 0 do 10 V, ±5 V, 0 do 5 V, 1 do 5 V
- Impedancja wejścia napięciowego: 1 MΩ
- Zakres prądów wejściowych: ±20 mA, 0 do 20 mA, 4 do 20 mA
- Impedancja wejścia prądowego: 250 Ω
- Czas próbkowania: 250 us dla 4 kanałów
