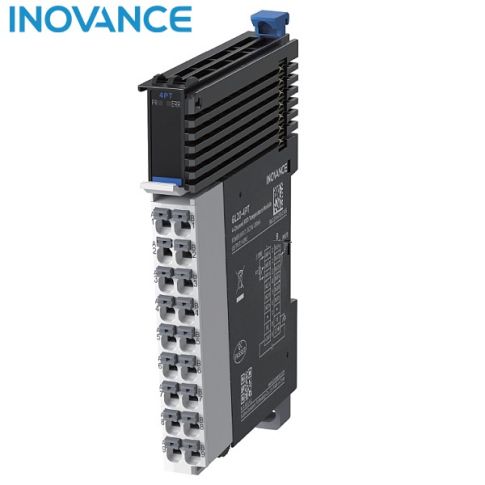

Moduł rozszerzeń 4 wejść rezystancyjnych temperaturowych Inovance GL20-4PT

  • 4 wejścia rezystancyjne temperaturowe
  • Typ czujników: Pt100, Pt500, Pt1000, Cu100, KTY84, NTC5K, NTC10K
  • Rozdzielczość 24 bity
  • Dokładność: 0.1℃, 0.1F
  • Połączenie dwu- lub trój- przewodowe
  • Kompaktowa budowa
  • Demontowalne złącze zaciskowe
  • Zaciski sprężynowe
  • Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet/EtherCAT), lub sterownika PLC Inovance serii Easy
  • Certyfikat CE
szt.
  905,28 zł 736,00 zł
Dostępność:(4 szt.)

Opis

Moduł wejść rezystancyjnych temperaturowych GL20-4PT:

Moduł rozszerzeń GL20-4TP to 4-kanałowy cyfrowy moduł wejść rezystancyjnych temperaturowych. Do modułu można podłączyć czujniki rezystancyjne typu: PT100, PT500, PT1000, Cu100, KTY84, NTC5K, NTC10K.



Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet lub EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

Moduł wejść rezystancyjnych temperaturowych GL20-4PT

Lp.NazwaOpis
1Kontrolki statusuPR (Power + Run)Wskaźnik zasilania / pracyŻółto zielony● Świeci: Moduł pracuje normalnie
● Miga szybko: Moduł został pomyślnie zaadresowany
● Wolne miganie: Moduł jest włączony, ale nie jest adresowany
● WYŁ.: Moduł nie jest włączony lub jest uszkodzony
ERRWskaźnik błędu modułuCzerwonyŚwieci, gdy pojawi się błąd
3Identyfikacja kolorystycznaNiebieskiSpecjalne moduły

Opis terminali:

2ZłączeSygnałLewy terminalPrawy terminalSygnał
IN0 AA1B1IN1 A
IN0 BA2B2IN1 B
IN0 bA3B3IN1 b
IN2 AA4B4IN3A
IN2 BA5B5IN3 B
IN2 bA6B6IN3 b
-A7B7-
PEA8B8PE
24VA9B9COM

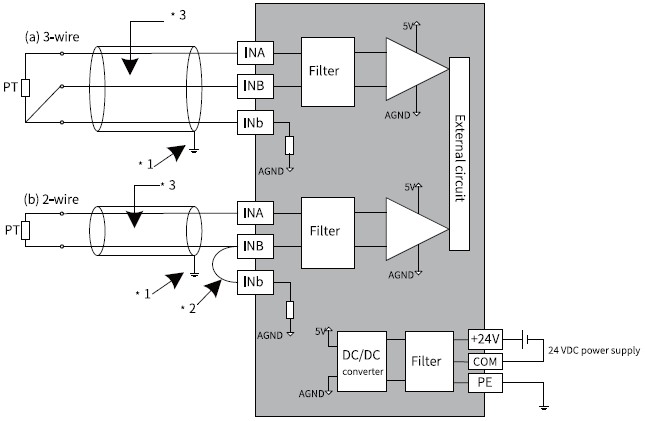

Podłączenie wyjść:

Moduł GL20-4PT - podłączenie wejść

Wymiary (podane w mm):

Moduł GL20-4PT - wymiary

Parametry

  • Napięcie magistrali: 5 VDC
  • Prąd magistrali: 85 mA
  • Napięcie wejściowe: 24 VDC
  • Typ wejścia: rezystancyjne temperaturowe
  • Typ obsługiwanych czujników: Pt100, Pt500, Pt1000, Cu100, KTY84, NTC5K, NTC10K
  • Liczba kanałów: 4
  • Rozdzielczość cyfrowa: 24 bity
  • Dokładność odczytu: 0.1℃, 0.1F
  • Częstotliwość próbkowania: 250ms, 500ms, 1000ms / 4 kanały
