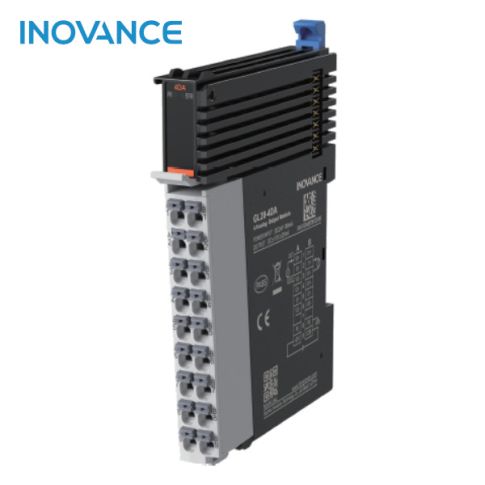

Moduł rozszerzeń 4 wyjść analogowych Inovance GL20-4DA
- 4 wyjścia analogowe
- Obsługa wyjść prądowych i napięciowych
- Rozdzielczość 16 bitów
- Czas próbkowania 250us dla 4 kanałów
- Kompaktowa budowa
- Demontowalne złącze zaciskowe
- Zaciski sprężynowe
- Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet/EtherCAT), lub sterownika PLC Inovance serii Easy
- Certyfikat CE
Opis
Moduł wyjść tranzystorowych GL20-4DA:

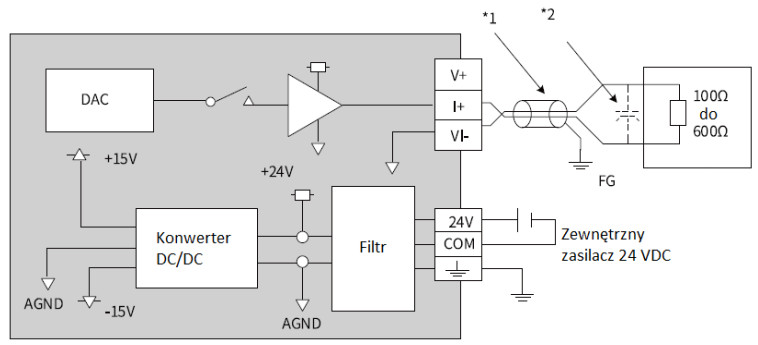

4-kanałowy moduł wyjść analogowych serii GL20-4DA obsługuje wyjścia napięciowe i prądowe z 16-bitową rozdzielczością.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet lub EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

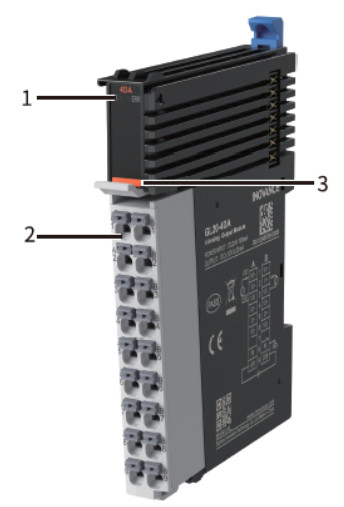

| Lp. | Nazwa | Opis | |||
|---|---|---|---|---|---|
| 1 | Kontrolki statusu | PR (Power + Run) | Wskaźnik zasilania / pracy | Żółto zielony | Świeci, gdy Moduł pracuje normalnie |
| ERR | Wskaźnik błędu modułu | Czerwony | Świeci, gdy pojawi się błąd | ||
| 2 | Złącze | Sygnał | Lewy terminal | Prawy terminal | Sygnał |
| V0+ | A1 | B1 | V1+ | ||
| I0+ | A2 | B2 | I1+ | ||
| VI0- | A3 | B3 | VI1- | ||
| V2+ | A4 | B4 | V3+ | ||
| I2+ | A5 | B5 | I3+ | ||
| VI2- | A6 | B6 | VI3- | ||
| - | A7 | B7 | - | ||
| PE | A8 | B8 | PE | ||
| 24V | A9 | B9 | COM | ||
| 3 | Identyfikacja kolorystyczna | Pomarańczowy | Wyjścia analogowe | ||
