Moduł rozszerzeń 4 wyjść cyfrowych PNP Inovance GL20-0004ETP-2A-INT
- 4 wyjścia cyfrowe,
- Wyjścia typu PNP,
- Czas odpowiedzi sprzętowej ON/OFF 100 us,
- Diody LED statusu wyjść,
- Kompaktowa budowa,
- Demontowalne złącze zaciskowe,
- Zaciski sprężynowe,
- Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet, EtherCAT, Ethernet/IP), sterownika PLC Inovance serii Easy oraz AM300 i AM500,
- Certyfikat CE.
Opis
Moduł wejść cyfrowych NPN/PNP GL20-0004ETP-2A-INT:
Moduł rozszerzeń GL20-0016ETN-INT to 4-kanałowy cyfrowy moduł wyjść cyfrowych, z wyjsciem typu PNP.
Moduł może być używany razem ze sterownikiem PLC serii Easy oraz AM300 i AM500 (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet, EtherCAT oraz Ethernet/IP. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

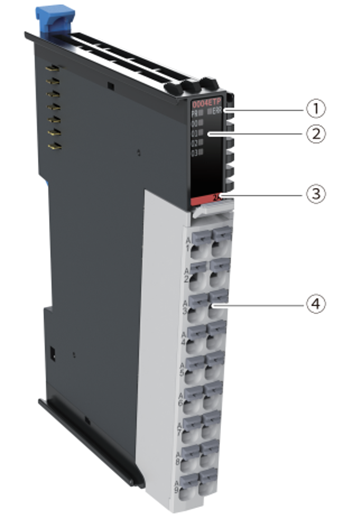

| Lp. | Nazwa | Opis | |||
|---|---|---|---|---|---|
| 1 | Kontrolki statusu | PR (Power + Run) | Wskaźnik zasilania / pracy | Żółto zielony | ● Świeci: Moduł pracuje normalnie ● Miga szybko: Moduł został pomyślnie zaadresowany ● Wolne miganie: Moduł jest włączony, ale nie jest adresowany ● WYŁ.: Moduł nie jest włączony lub jest uszkodzony |
| ERR | Wskaźnik błędu modułu | Czerwony | Świeci, gdy pojawi się błąd | ||
| 2 | Status wyjść | 00 do 03 | Wskaźnik LED stanu wyjść | Żółto zielony | Świeci, gdy wyjście cyfrowe jest aktywne |
| 3 | Identyfikacja kolorystyczna | Czerwony | Wyjście cyfrowe: tranzystorowe | ||

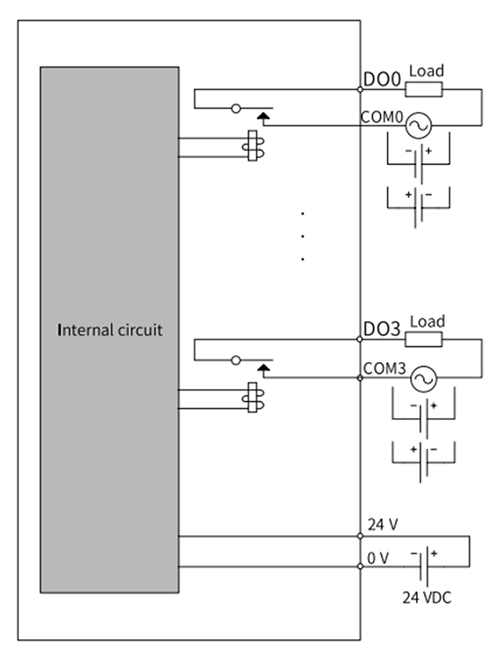

| 4 | Złącze | Sygnał | Lewy terminal | Prawy terminal | Sygnał |
|---|---|---|---|---|---|
| DO0 | A1 | B1 | COM0 | ||
| DO0 | A2 | B2 | COM0 | ||
| D01 | A3 | B3 | COM1 | ||
| D01 | A4 | B4 | COM1 | ||
| D02 | A5 | B5 | COM2 | ||
| D02 | A6 | B6 | COM2 | ||
| D03 | A7 | B7 | COM3 | ||
| D03 | A8 | B8 | COM3 | ||
| +24V | A9 | B9 | 0V |
