Moduł rozszerzeń 8 wyjść analogowych Inovance GL20-8ADI-INT
- 8 wejść analogowych,
- Obsługa wejść prądowych,
- Rozdzielczość 16 bitów,
- Czas próbkowania 250us dla 8 kanałów,
- Kompaktowa budowa,
- Demontowalne złącze zaciskowe,
- Zaciski sprężynowe,
- Montaż do adaptera komunikacyjnego serii GL20 (ProfiNet/EtherCAT), sterownika PLC Inovance serii Easy oraz AM300 i AM500,
- Certyfikat CE.
Opis
Moduł wejść tranzystorowych GL20-8ADI-INT:
8-kanałowy moduł wyjść analogowych serii GL20-8ADI-INT obsługuje wejścia prądowe z 16-bitową rozdzielczością.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 ProfiNet lub EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

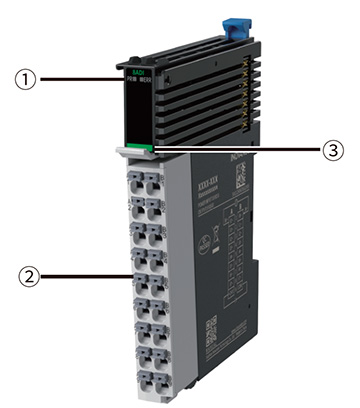

| Lp. | Nazwa | Opis | |||
|---|---|---|---|---|---|
| 1 | Kontrolki statusu | PR (Power + Run) | Wskaźnik zasilania / pracy | Żółto zielony | Świeci, gdy Moduł pracuje normalnie |
| ERR | Wskaźnik błędu modułu | Czerwony | Świeci, gdy pojawi się błąd | ||
| 2 | Złącze | Sygnał | Lewy terminal | Prawy terminal | Sygnał |
| I0+ | A1 | B1 | I0- | ||
| I1+ | A2 | B2 | I1- | ||
| I2+ | A3 | B3 | I2- | ||
| I3+ | A4 | B4 | I3- | ||
| I4+ | A5 | B5 | I4- | ||
| I5+ | A6 | B6 | I5- | ||
| I6+ | A7 | B7 | I6- | ||
| I7+ | A8 | B8 | I7- | ||
| 24V | A9 | B9 | COM | ||
| 3 | Identyfikacja kolorystyczna | Zielony | Wyjścia analogowe | ||

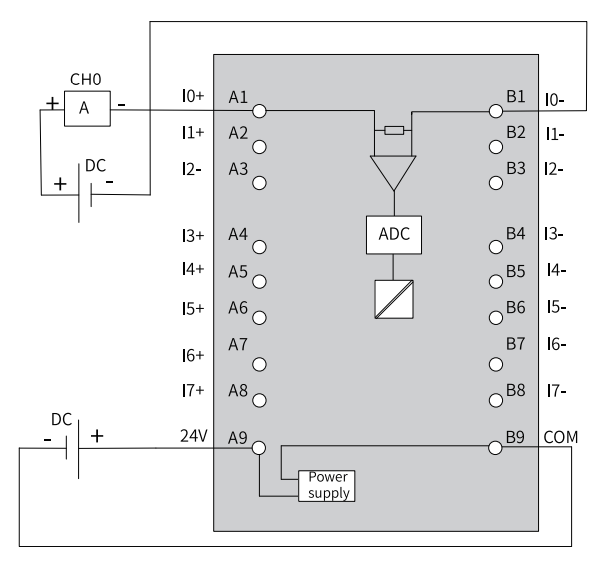

Podłączenie wyjść:
- prądowe:

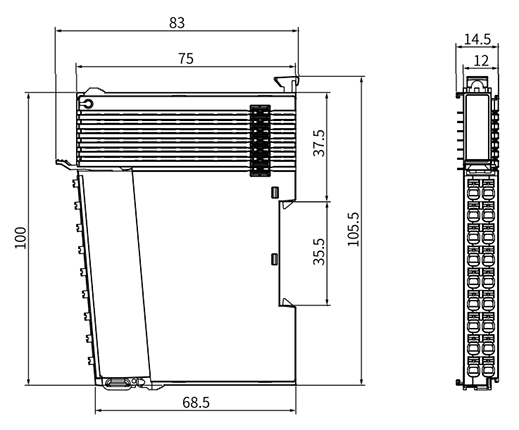

Wymiary (podane w mm):
Parametry
- Napięcie magistrali: 5 VDC,
- Prąd magistrali: 65 mA,
- Napięcie wejściowe: 24V DC,
- Prąd wejściowy: 100 mA,
- Typ wyjścia: analogowe,
- Tryb wyjścia: prądowe,
- Liczba wejść: 8,
- Rozdzielczość: 16 bitów,
- Czas konwersji: 250 μs/kanał,
- Zakres napięć wejściowych: ±20 mA, 0 mA to 20 mA, 4 mA to 20 mA,
- Czas próbkowania: 250 μs dla 8 kanałów.
