Moduł transmisji szeregowej Inovance GL20-2SCOM-INT
- Zasięg komunikacji: RS232 = Max. 15m; RS422/RS485 =Max. 1200m,
- Diody LED statusu wejść,
- Kompaktowa budowa,
- Demontowalne złącze zaciskowe,
- Zaciski sprężynowe,
- Montaż do adaptera komunikacyjnego serii GL20 EtherCAT, sterownika PLC Inovance serii Easy oraz AM300 i AM500,
- Certyfikat CE.
Opis
Moduł transmisji szeregowej Inovance GL20-2SCOM-INT:
Moduł transmisji szeregowej GL20-2SCOM-INT to 2-kanałowy moduł komunikacyjny.
Moduł może być używany razem ze sterownikiem PLC serii Easy (łączony “bok do boku”), jak również współpracować z adapterem komunikacyjnym GL20 EtherCAT. Dzięki temu zarządzanie sygnałami obiektowymi modułu będzie realizowane w połączeniu z dowolnym urządzeniem nadrzędnym takim jak: sterownik PLC, panel HMI, komputer IPC i tym podobnym, zarówno marki Inovance jak i innych producentów.

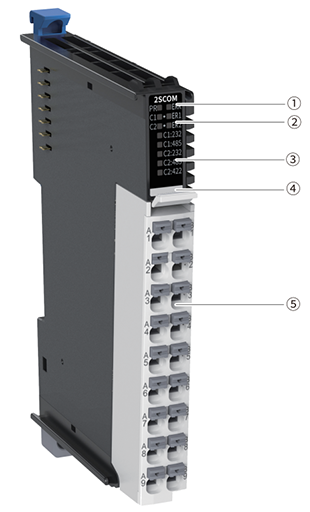

Opis wskaźników i portów komunikacyjnych modułu:
| Lp. | Nazwa | Symbol | Opis | Kolor | Status |
|---|---|---|---|---|---|
| 1 | Wskaźniki sygnałów | PR (POWER + RUN) | Wskaźnik zasilania / pracy | Żółto-zielony |
● Świeci: Moduł pracuje w trybie normalnym ● Miga szybko: Moduł został poprawnie zaadresowany ● Miga wolno: Moduł zasilany, lecz niezaadresowany ● Wyłączony: Brak zasilania lub uszkodzenie modułu |
| ERR | Wskaźnik błędu | Czerwony | ● Świeci: Wystąpił błąd modułu | ||
| 2 | Wskaźniki komunikacji szeregowej | C1/C2 | Wskaźnik poprawnej komunikacji | Żółto-zielony |
● Świeci: Trwa transmisja danych ● Wyłączony: Brak transmisji danych |
| ER1/ER2 | Wskaźnik błędu komunikacji | Czerwony |
● Świeci: Wystąpił błąd komunikacji ● Wyłączony: Komunikacja przebiega prawidłowo |
||
| 3 | Wskaźnik protokołu portu | C1:232 | Żółto-zielony | Ustawiono kanał 1 na transmisję szeregową w standardzie RS232 | |
| C1:485 | Żółto-zielony | Ustawiono kanał 1 na transmisję szeregową w standardzie RS485 | |||
| C2:232 | Żółto-zielony | Ustawiono kanał 2 na transmisję szeregową w standardzie RS232 | |||
| C2:485 | Żółto-zielony | Ustawiono kanał 2 na transmisję szeregową w standardzie RS485 | |||
| C2:422 | Żółto-zielony | Ustawiono kanał 2 na transmisję szeregową w standardzie RS422 | |||
| 4 | Identyfikacja kolorystyczna |
● Czerwony: Wyjście cyfrowe ● Pomarańczowy: Wyjście analogowe ● Szary: Wejście cyfrowe ● Zielony: Wejście analogowe ● Biały: Komunikacja ● Niebieski: Inny moduł |
|||
| 5 | Złącze I/O | Szczegółowy opis w sekcji: Złącze I/O | |||

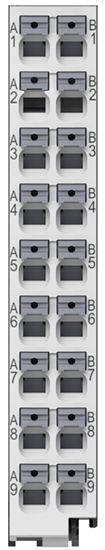

Złącze I/O:
Opis sygnałów i zacisków portów komunikacyjnych
| Lewy terminal | Lewy sygnał | Lewa końcówka | Prawa końcówka | Prawy sygnał | Prawy terminal |
|---|---|---|---|---|---|
| RS232 TX portu COM1 | TXD1 | A1 | B1 | RXD1 | RS232 RX portu COM1 |
| Uziemienie | GND | A2 | B2 | GND | Uziemienie |
| D1-: RS485 linia danych ujemna portu COM1 TX-: RS422 linia nadawcza ujemna portu COM2 |
D1-/TX- | A3 | B3 | D1+/TX+ | D1+: RS485 linia danych dodatnia portu COM1 TX+: RS422 linia nadawcza dodatnia portu COM2 |
| R1-: Rezystor terminujący RS485 ujemny portu COM1 / RS422 TX rezystor terminujący ujemny portu COM2 | R1- | A4 | B4 | R1+ | Rezystor terminujący RS485 dodatni portu COM1 / RS422 TX rezystor terminujący dodatni portu COM2 |
| RS232 TX portu COM2 | TXD2 | A5 | B5 | RXD2 | RS232 RX portu COM2 |
| Uziemienie | GND | A6 | B6 | GND | Uziemienie |
| D2-: RS485 linia danych ujemna portu COM2 RX-: RS422 linia odbiorcza ujemna portu COM2 |
D2-/RX- | A7 | B7 | D2+/RX+ | D2+: RS485 linia danych dodatnia portu COM2 RX+: RS422 linia odbiorcza dodatnia portu COM2 |
| Rezystor terminujący RS485 ujemny portu COM2 / RS422 RX rezystor terminujący ujemny portu COM2 | R2- | A8 | B8 | R2+ | Rezystor terminujący RS485 dodatni portu COM2 / RS422 RX rezystor terminujący dodatni portu COM2 |
| - | / | A9 | B9 | / | - |

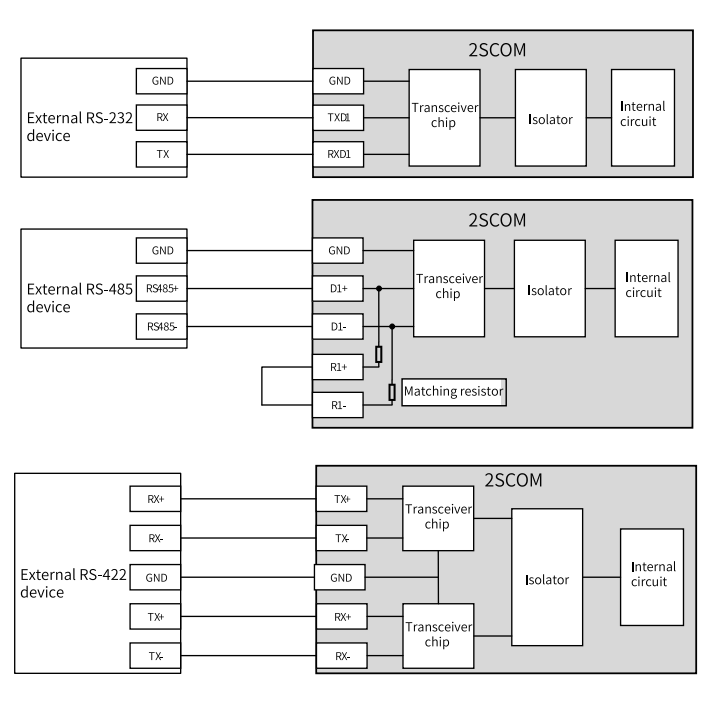

Podłączenie terminali:

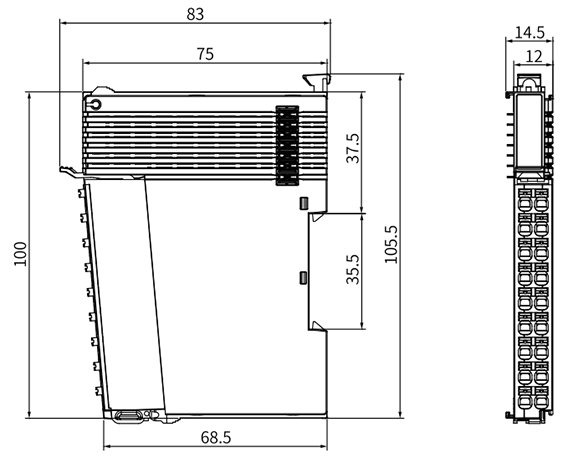

Wymiary (podane w mm):
Parametry
- Napięcie magistrali: 5VDC,
- Prąd magistrali: 250 mA,
- Typy interfejsu komunikacyjnego: RS232, RS422, RS485,
- Liczba modułów podrzędnych: Do 31 modułów w trybie RS485; jeden moduł w trybie RS232/RS422 ,
- Tryb separacji: separacja kanału od wnętrza; brak separacji pomiędzy kanałami,
- Liczba kanałów: 2 ,
- Szybkość transmisji: 4800 bit/s, 9600 bit/s, 19200 bit/s, 38400 bit/s, 57600 bit/s, 115200 bit/s.
