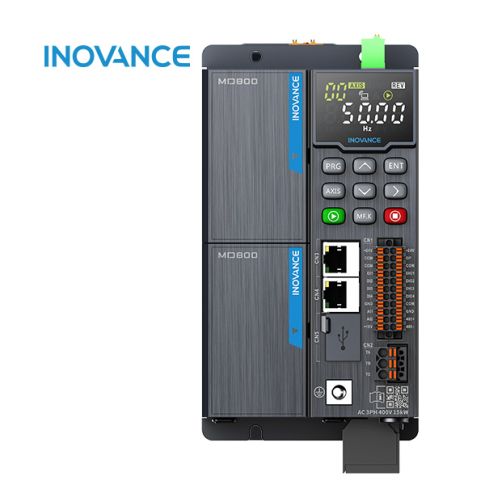

Moduł zasilania 3,7kW 1-fazowy INOVANCE MD800-0-2S40B-INT - wieloosiowy falownik modułowy
Stanowi element składowy modułowego falownika wieloosiowego MD800.
- Zasilanie jednofazowe 230V
- Moc znamionowa: 3,7 kW (HD) / 4,4 kw (ND).
- Prąd znamionowy: 40 A (HD) / 44 A (ND).
- Zasila z szyny DC moduły falownikowe o mocy od 200W do 2,2kW.
- Wbudowana komunikacja: CANopen, Modbus RTU, CANlink.
- Karty komunikacyjne: EtherCAT, Modbus TCP, EtherNet/IP, ProfiNet.
- Wbudowane wejścia/wyjścia: 4 wejścia cyfrowe, 4 wejścia/wyjścia cyfrowe, 2 wejścia analogowe, 1 wyjście przekaźnikowe.
- Złącze kart rozszerzeń dodatkowych wejść-wyjść.
- Wbudowany moduł hamujący.
- Zwrot energii hamowania (wtórne wykorzystanie).
- Darmowe oprogramowanie narzędziowe.
Opis
Moduł zasilania 3,7kW 1-fazowy INOVANCE
MD800 - kompaktowy wieloosiowy przemiennik częstotliwości:
Skalowalny, kompaktowy MD800 to nowa generacja systemów wieloosiowych, zaprojektowanych głównie z myślą o producentach maszyn (OEM). Jest to doskonałe energooszczędne rozwiązanie dla urządzeń i systemów wielonapędowych, od prostych przenośników taśmowych po skomplikowane maszyny poligraficzne. Zastosowania dla MD800: systemy logistyki, pakowania i magazynowania, obrabiarki do drewna, kamienia i metalu, przetwórstwo spożywcze, poligrafia, farbowanie tekstyliów oraz układy wentylatorowe i pompowe.
1. Dwa sloty na karty rozszerzeń w kombinacji:
- 2 x karta rozszerzeń I/O
- 1x karta rozszerzeń I/O + 1x karta komunikacyjna
2. Zasilanie awaryjne 24VDC
3. STO SIL3 niezależne dla każdej osi napędu
4. Wspólna szyna DC zapewniająca niższe koszty eksploatacji
5. Jeden wspólny prostownik (zasilacz) o mocach:
- zasilanie 1 fazowe 230V (HD): 2.2 - 3.7 kW
- zasilanie 1 fazowe 230V (ND): 3.0 - 4.4 kW
- zasilanie 3 fazowe 400V (HD): 3.7 - 15 kW
- zasilanie 3 fazowe 400V (ND): 5.5 - 18.5 kW
6. Zacisk wejścia zasilania i opcjonalne zaciski hamowania dynamicznego
7. Dwuosiowe moduły napędowe o mocach:
- 200 V (HD): 0,2 - 2,2 kW
- 200 V (ND): 0,4 - 3,7 kW
- 400 V (HD): 0,4 - 3,7 kW
- 400 V (ND): 0,75 - 5,5 kW
8. Wspornik kabla do uziemienia ekranu EMC (wyposażenie opcjonalne)
9. Jednoosiowe moduły napędowe o mocach:
- 200 V (HD): 0.2 - 2.2 kW
- 200 V (ND): 0.4 - 3.7 kW
- 400 V (HD): 0.4 - 7.5 kW
- 400 V (ND): 0.75 - 11 kW
Elastyczna komunikacja
- Wbudowane wejścia oraz wyjścia:
- 4x DI wejścia cyfrowe
- 4x DI/DO wejścia/wyjścia cyfrowe
- 2x AI wejścia analogowe
- 1x RO wyjście przekaźnikowe
- Standardowa komunikacja (wbudowana):
- Port uruchomieniowy USB, CANopen, CANlink, RS485 (Modbus RTU)
- Dwa gniazda rozszerzeń:
- Karty rozszerzeń we/wy
- Karty komunikacyjne EtherCAT, ProfiNet, Modbus TCP, EtherNET/IP
Tabela akcesoriów:
| Symbol | Opis |
|---|---|
| IO-M1 | Karta rozszerzeń I/O: 8DI, 8DO, 2AI |
| IO-R1 | Przekaźnikowa karta rozszerzeń: 8 przekaźników NO |
| IO-R2 | Przekaźnikowa karta rozszerzeń: 4 przekaźniki z NO/NC |
| SI-PN1 | Karta komunikacyjna ProfiNET |
| SI-ECAT1 | Karta komunikacyjna EtherCAT |
| SI-EN | Karta komunikacyjna EtherNET/IP |
| SI-EM | Karta komunikacyjna Modbus TCP* |
| SOP-20 | Klawiatura LCD (z przewodem 3m) |
* Karty w opracowaniu
Parametry
Moduł zasilający (prostownik) MD800-0-2S40B-INT - specyfikacja techniczna:
| Kod zamówieniowy | • MD800-0-2S40B-INT |
|---|---|
| Moc znamionowa | • 3.7 kW (HD) / 4.4 kw (ND) |
| Napięcie zasilające | • 1 fazowe, 230V |
| Prąd znamionowy | • 40 A (HD) / 44 A (ND) |
| Rodzaj sieci | • TN, TT lub IT |
| Napięcie wyjściowe | • 270 - 360 VDC |
| Znamionowy prąd wyjściowy | • 22.6 A (HD) / 24.8 (ND) |
| Przeciążalność | • 150% przez 60 sekund (HD), 110% przez 60 sekund (ND) |
| Stopień ochrony | • IP40 (oprócz złączy i wentylatora) |
| Powłoka ochronna | • płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klasy 3C3 (gazy chemiczne) i 3S2 (cząstki stałe)* |
| Waga | • 1.9 kg |
| Wymiary | • 99,5 mm / 182 mm / 160 mm, (S/W/G) |
| Temperatura pracy | • -20°C~+60°C |
| Hałas | • 60 db(A) |
| Certyfikaty | • CE, TÜV oraz UL |
| Chłodzenie | • wentylator chłodzący |
