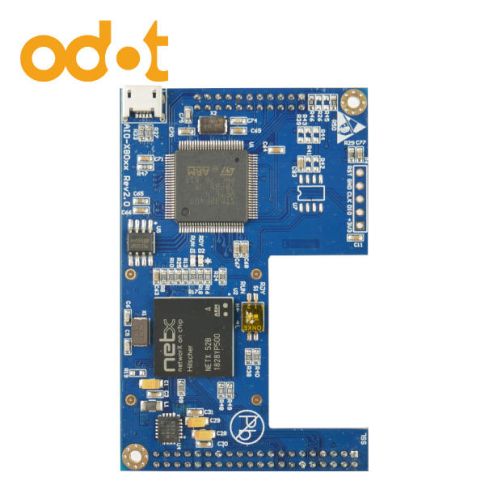

Płyta bazowa BOXIO protokołu MODBUS RTU - BN-8011
Płyta bazowa COMM do konfigurowalnego modułu wejść/wyjść BOXIO.
- Zawiera wbudowany protokół komunikacyjny MODBUS RTU / ASCII slave.
- Prędkość transmisji: 2400 ~ 115200 bps.
- Obsługa kodów funkcji: 01/02/03/04/05/06/15/16/23
- Długość linii przesyłowej do 1200 m (RS485, 2400 bps).
- Ilość gniazd/slotów dla kart wejść/wyjść:
- 2 - gdy montaż w obudowie B32
- 4 - gdy montaż w obudowie B64
- Symbol oznaczenia w kodzie produktu BOXIO: "MR"
Opis
Płyta bazowa MODBUS RTU / ASCII - główne cechy:
- B32 - gdzie może obsłużyć 2 karty wejść/wyjść,
- B64 - gdzie może obsłużyć 4 takie karty.
Płyta bazowa BN-8011 stanowi główną część składową modułu zdalnych rozproszonych wejść/wyjść BOXIO. Posiada zaimplementowany protokół komunikacyjny MODBUS RTU / ASCII oraz układ zasilania.
W zależności od potrzeb, może być umieszczona w dedykowanych obudowach BOXIO typu:
Płyta bazowa BN-8011 posiada oznaczenie "MR". Taki symbol pojawia się w ciągu znaków kodowania modułu BOXIO, gdy BN-8011 jest jego składową.
Płyta bazowa MODBUS RTU / ASCII - główne cechy:
- B32 - gdzie może obsłużyć 2 karty wejść/wyjść,
- B64 - gdzie może obsłużyć 4 takie karty.
Płyta bazowa BN-8011 stanowi główną część składową modułu zdalnych rozproszonych wejść/wyjść BOXIO. Posiada zaimplementowany protokół komunikacyjny MODBUS RTU / ASCII oraz układ zasilania.
W zależności od potrzeb, może być umieszczona w dedykowanych obudowach BOXIO typu:
Płyta bazowa BN-8011 posiada oznaczenie "MR". Taki symbol pojawia się w ciągu znaków kodowania modułu BOXIO, gdy BN-8011 jest jego składową.
Parametry
Płyta bazowa BN-8011 - specyfikacja techniczna:
| Kod zamówieniowy | • BN-8011 |
|---|---|
| Zasilanie | • 24 VDC (zakres od 9 do 36 VDC) |
| Zabezpieczenie | • przed zamianą polaryzacji napięcia zasilania |
| Pobór prądu | • 30 mA przy 24 VDC |
| Zasilanie szyny danych | • wewnętrzne, maks. prąd 2,5 A przy 5 VDC |
| Złącza przewodów | • maks. przekrój 1,5 mm² (AWG 16) |
| Sposób montażu | • w obudowach B32 i B64 (szyna DIN, 32 mm) |
| Ilość obsługiwanych kart wejść/wyjść | • 2 w zabudowie B32 • 4 w zabudowie B64 |
| Temperatura pracy | • -30°C~+75°C |
| Dopuszczalna wilgotność pracy | • 5%~95% (bez kondensacji) |
| Stopień ochrony | • IP20 |
| Protokół komunikacyjny | • MODBUS RTU / ASCII slave |
| Kody funkcji | • 01/02/03/04/05/06/15/16/23 |
| Prędkość transmisji | • 2400~115200bps |
| Liczba stacji | • 1~247 (adresacja programowa) |
| Port | • RS-485 |
| Złącze | • 10 zacisków śrubowych |
| Bity danych | • 7 bitów lub 8 bitów |
| Kontrola parzystości | • brak, parzystość, nieparzystość |
| Bity stopu | • 1 bit lub 2 bity |
| Długość linii przesyłowej | • 1200 m przy prędkości 2400 bps |
| Rezystor terminujący i podciągający | • brak |
| Certyfikaty | • CE |
