- Obudowa z anodowanego aluminium, wały ze stali.
- Śruba trapezowa ze stali nierdzewnej.
- Wiele przełożeń.
- Bezobsługowy.
- Może być stosowany indywidualnie lub łączony z innymi urządzeniami.
Opis

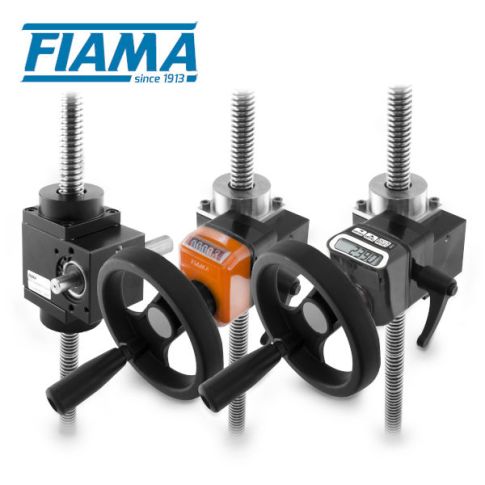

Podnośnik ślimakowy MAR50 - główne cechy:
Seria podnośników ślimakowych MAR50 to modułowy system mechaniczny, stanowiący kompletne i wszechstronne rozwiązanie przekształcające ruchy obrotowe w ruchy liniowe typu popchnij / pociągnij.
- Śruba trapezowa ze stali nierdzewnej AISI 304, gwint TPN Ø18 - skok 4mm
- Obudowa z anodowanego aluminium, wały i koła zębate zostały utwardzone
- Standardowe długości śrub trapezowych: 100, 200, 300, 400, 700, 1000mm
- Bezobsługowy: smarowanie smarem Klüber o długiej żywotności
- Może być stosowany indywidualnie lub łączony z innymi urządzeniami za pomocą elastycznych wałków, sprzęgieł i przekładni
- Wprawiany w ruch manualnie lub za pomocą silnika
Na zamówienie:
- Dostarczany w komplecie z kołnierzem mocującym i przedłużonym wałem do montażu wskaźnika położenia Fiama OP3, OP7 lub EP7 (patrz wymiary MAR50 FL-OP3 / OP7)

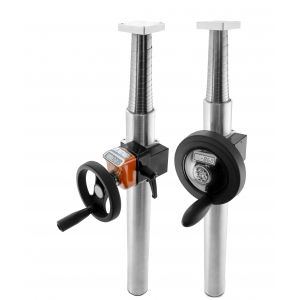

- Sztywna tuleja ochronna z aluminium (opcjonalnie ze stali nierdzewnej) ze spiralną sprężyną ze stali nierdzewnej AISI 303 - dostępne do 400 mm długości śruby
Kierunek obrotu śruby | DX - zgodnie z ruchem wskazówek zegara |
---|---|
Wymiary śruby (gwintu) | TPN Ø18 - skok 4 mm |
Waga karetki | 1 kg |
Waga śruby na metr długości | 1,4 kg |
Smarowanie | smar Klüber AG 11-462 |
FR obciążenie promieniowe | 100 N (10 N ≅ 1 kg) |
FA obciążenie osiowe pchania/ciągnięcia | 1000 N (10 N ≅ 1 kg) |
Obciążenie śruby | niedozwolone |
Maks. we. prędkość obrotowa | 1500 obr./min. |
Maks. tolerancja | 0,75° ÷ 1.5° |
Żywotność | 10.000 godzin |
Temperatura pracy | -20 +80° |
Podnośnik ślimakowy MAR50 - tabela wydajności:
Przełożenie i | 1/1 | 1/2,5 | 1/5 | 1/7,5 | 1/10 | 1/12,5 | 1/15 | 1/20 | 1/30 |
---|---|---|---|---|---|---|---|---|---|
Sprawność R [%] | 0,72 | 0,74 | 0,60 | 0,61 | 0,54 | 0,39✽ | 0,45✽ | 0,25✽ | 0,29✽ |
We. moment obr. TI [Nm] | 13,95 | 5,42 | 3,32 | 2,19 | 1,84 | 2,04 | 1,48 | 1,62 | 1,13 |
Wy. moment obr. TO [Nm] | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Prędkość liniowa v [mm/s] | 100 | 40 | 20 | 13,3 | 10 | 8 | 6,6 | 4 | 3,3 |
➜ W aplikacjach, w których mamy do czynienia z pracą ciągła, prosimy o kontakt z naszym działem technicznym. W takich przypadkach przygotowany zostanie otwór smarowniczy, umożliwiający okresowe smarowanie z częstotliwością zależną od warunków pracy.
- Aby znaleźć odpowiedni reduktor należy zapoznać się z wartościami w tabeli. Jeśli rzeczywiste obciążenia i sprawność są bardzo zbliżone do wartości podanych w tabeli, należy skontaktować się z działem technicznym.
- Wszystkie tabele pokazują pomiary liniowe wyrażone w milimetrach, chyba że określono inaczej.
- Wszystkie współczynniki redukcji są wyrażone jako ułamek, chyba że określono inaczej.
- Wszystkie siły, sprawność i obciążenia są wyrażone w N lub Nm (10 N ≅ 1 kg lub 10 Nm ≅ 1 kg), chyba że określono inaczej.
Podnośnik ślimakowy MAR50 - montaż:
Sposób zamontowania instalacji nie może tworzyć dodatkowych promieniowych i/lub bocznych obciążeń, które są główną przyczyną awarii śruby podnośnika. Płaszczyzna, do której zamocowany jest podnośnik ślimakowy i śruba muszą być do siebie prostopadłe. Obciążenie musi oddziaływać w tej samej osi co śruba. Przy stosowaniu wielu podnośników ślimakowych zaciski muszą być idealnie wyrównane, aby obciążenie było równomiernie rozłożone - w takich przypadkach zaleca się stosowanie łączników w celu kompensacji niewspółosiowości.
Podnośnik ślimakowy MAR50 - weryfikacja rozmiarów:
- Obciążenie (N) = siła przyłożona do śruby podnośnika (10 N ≅ 1 kg)
- Prędkość liniowa (mm / min) = zadana prędkość liniowa przy obciążeniu; zaleca się ograniczenie wejściowej prędkości obrotowej do maks. 1500 obr./min.
- Skok (mm) = odległość na którą ładunek ma być przemieszczany, zwykle pokrywa się z całkowitą długością śruby
- Pokrywa ochronna (opcja) = służy do ochrony śruby w przypadku wystąpienia zanieczyszczeń, pyłu, ciał obcych i / lub ruchów na około instalacji
- Moment obrotowy (Nm) = wymagany moment obrotowy do przenoszenia ładunku
Podnośnik ślimakowy MAR50 - obciążenia:
Działające na wały podnośnika śrubowego obciążenia można podzielić na: obciążenia promieniowe „FR” (siła promieniowa) i obciążenia osiowe „FA” (siła osiowa), w odniesieniu do osi wału; przy zamawianiu należy określić, czy obciążenie osiowe należy do typu ciągnącego czy pchającego.
FR - siła / obciążenie promieniowe działające w kierunku prostopadłym do wału / osi
FA - siła / obciążenie osiowe wału / osi
Podnośnik ślimakowy MAR50 - wymiary:

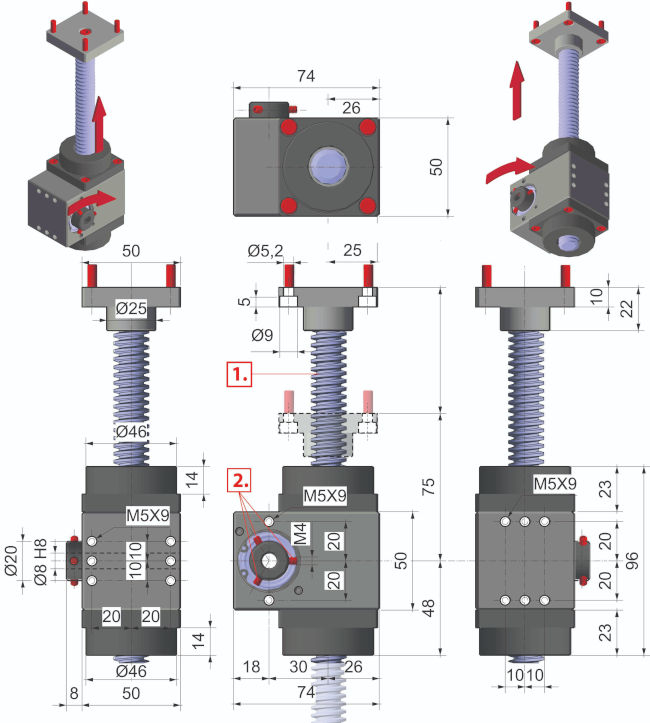

MAR50:
1. Śruba trapezowa Ø18x4
2. Śruby mocujące nr.3, M4

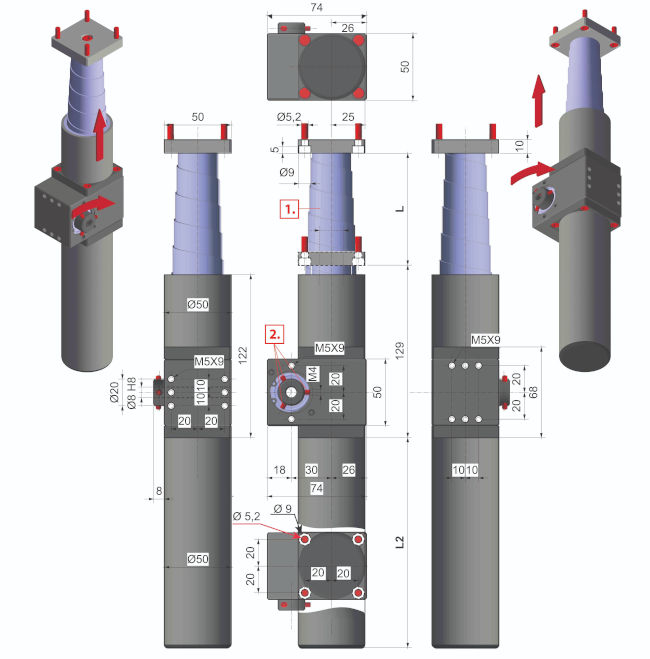

MAR50-PROT z tuleją i sprężyną zabezpieczającą:
1. Śruba trapezowa Ø18x4
2. Śruby mocujące nr.3, M4
MAR50 FL-OP3:
dostarczany w komplecie z kołnierzem mocującym i przedłużonym wałem do montażu wskaźnika Fiama OP3

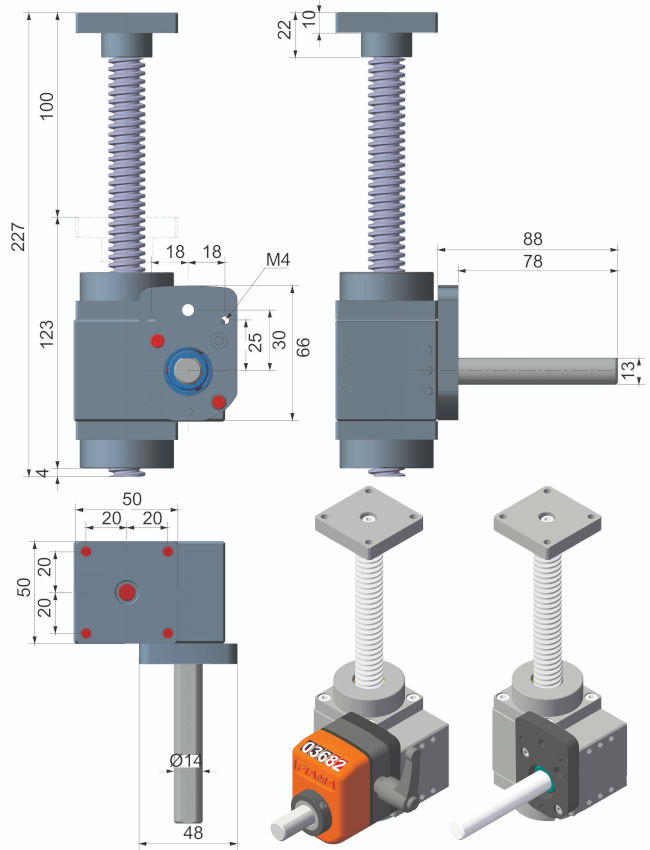

MAR50 FL-OP7:
dostarczany w komplecie z kołnierzem mocującym i przedłużonym wałem do montażu wskaźników Fiama OP7 i EP7
