Pokrętła z analogowym wskaźnikiem obrotów Fiama IP50-IP80 IF50-IF80
- Pokrętło z wbudowanym wskaźnikiem obrotów.
- Grawitacyjne lub z napędem przymusowym.
- Montaż na wał ø8 lub ø10 mm.
- Wykonane ze wzmocnionego technopolimeru.
- IP65.
Opis
Pokrętła z analogowym wskaźnikiem obrotów IP50-IP80 IF50-IF80 - główne cechy:
IP50 - IP80 oraz IF50 - IF80 to pokrętła z wbudowanym analogowym wskaźnikiem obrotów. Modele IP posiadają wskaźnik grawitacyjny, natomiast modele IF mają zamontowany wskaźnik z napędem przymusowym. Służą do pomiaru kąta, przesunięcia, prędkości, itp. Wynik pomiaru jest prezentowany za pomocą dwóch wskazówek: czerwona wskazówka wykonuje pełny obrót przy każdym pełnym obrocie wału napędowego, czarna wskazówka w tym czasie pokonuje mniejszy dystans. Ilość obrotów, jakie musi wykonać czerwona wskazówka, żeby czarna wykonała jeden pełny obrót to przełożenie wskaźnika (np. 4:1).
- Pokrętło wykonane ze wzmocnionego technopolimeru, okno tarczy wskaźnika z poliwęglanu.
- Stopień ochrony - IP65. Maks. temperatura pracy - 80° C.
- Pokrętła IP50 i IP80 z wskaźnikiem grawitacyjnym są odpowiednie dla wałów poziomych lub lekko nachylonych.
- Pokrętła IF50 i IF80 z napędem przymusowym mogą być montowane na wałach w dowolnej pozycji.
- Kołek blokujący wskaźników IF ma średnicę 3 mm lub może to być gwint M3 (opcja na zamówienie). Wykonany jest ze stali ocynkowanej.
- Montaż za pomocą aluminiowej tulei z otworami ø8 lub ø10 mm i śruby dociskowej M5 do zamocowania na wale.
- Dostępne na zamówienie modele IP50A, IF50A, IP80A i IF80A z gałką do ustawiania pozycji wskazówek.
Pokrętła z analogowym wskaźnikiem obrotów IP50-IP80 IF50-IF80 - montaż:
Aby zamocować wskaźnik należy ustawić wał napędowy maszyny w punkcie bazowym. Kolejno należy zamocować pokrętło na wale za pomocą śruby dociskowej i upewnić się, że wskazówki wskaźnika są wyzerowane (wskazują 0). W przypadku wskaźnika z napędem przymusowym, należy pamiętać, że kołek blokujący znajduje się na godzinie 12 patrząc od frontu wskaźnika. Na koniec należy przykręcić kołek blokujący do wspornika przymocowanego do obudowy maszyny.
Pokrętła z analogowym wskaźnikiem obrotów IP50-IP80 IF50-IF80 - tabela wskazań:
| TYP | PRZEŁOŻENIE | SKALA CYFERBLATU |
|---|---|---|
| IP50 - IF50 | 2:1 | 0-2 |
| IP50 - IF50 | 4:1 | 0-4 |
| IP50 - IF50 | 6:1 | 0-6 |
| IP50 - IF50 | 10:1 | 0-10 |
| IP50 - IF50 | 12:1 | 0-12 |
| IP50 - IF50 | 20:1 | 0-20 |
| IP50 - IF50 | 24:1 | 0-24 |
| IP50 - IF50 | 30:1 | 0-30 |
| IP50 - IF50 | 36:1 | 0-36 |
| IP80 - IF80 | 2:1 | 0-2 |
| IP80 - IF80 | 4:1 | 0-4 |
| IP80 - IF80 | 6:1 | 0-6 |
| IP80 - IF80 | 10:1 | 0-10 |
| IP80 - IF80 | 12:1 | 0-12 |
| IP80 - IF80 | 20:1 | 0-20 |
| IP80 - IF80 | 24:1 | 0-24 |
| IP80 - IF80 | 30:1 | 0-30 |
| IP80 - IF80 | 36:1 | 0-36 |

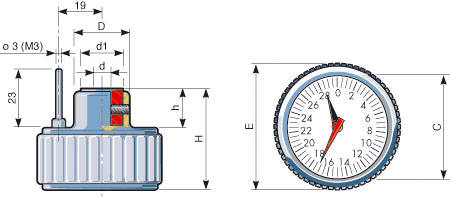

Pokrętła z analogowym wskaźnikiem obrotów IP50-IP80 IF50-IF80 - wymiary:
Wskaźniki IF:
Wskaźniki IP:
| TYP | WYMIARY | ||||||
|---|---|---|---|---|---|---|---|
| E | H | h | D | d1 | d | C | |
| IP50-IF50 | 52 | 47 | 18 | 24 | 18 | 8 | 44 |
| IP80-IF80 | 80 | 50 | 18 | 28 | 18 | 10 | 68 |
