Potencjometr Fiama PR20
- Przetwarzanie ruchu obrotowego na zmianę rezystancji,
- Wał drążony przelotowy Ø20 mm,
- Rozdzielczość pomiaru do ±0,1 mm,
- Zasilanie: 10 - 30 Vdc max 100 mA,
- Obudowa samogasnąca, odporna na uderzenia, smary, oleje i rozpuszczalniki,
- Potencjometr precyzyjny (1-, 3-, 5- lub 10-obrotowy),
- Reduktor ze sprzęgłem chroniącym potencjometr,
- Wersje wyjściowe: kablowe, złączowe, analogowe (4–20 mA, 0–10 V), RS485 Modbus RTU,
- Opcjonalna dostępność bramek przemysłowych (Profinet, EtherCAT, Ethernet/IP, Powerlink, Modbus RTU),
- CE, RoHS.
Opis
Przetwornik obrotowy potencjometryczny FIAMA PR20:
Przetworniki obrotowe FIAMA serii PR (PR20 i PR10) to urządzenia potencjometryczne służące do konwersji mechanicznego ruchu obrotowego na liniowy sygnał elektryczny (zmianę rezystancji, sygnał analogowy lub cyfrowy). Wyposażenie modelu PR20 w drążony wał przelotowy o średnicy Ø20 H7 umożliwia bezpośredni montaż na osiach napędowych maszyn.
Mechanizm działania i dobór przełożenia:
Wewnątrz przetwornika znajduje się precyzyjny potencjometr obrotowy połączony z wałem napędowym poprzez wewnętrzną przekładnię zębatą o dobranym przełożeniu. Sprzęgło zabezpieczające chroni potencjometr przed uszkodzeniem mechanicznym w przypadku przekroczenia zakresu. Aby prawidłowo skonfigurować przetwornik, należy określić całkowitą liczbę obrotów wału śruby maszyny na pełnym skoku roboczym, a następnie dobrać odpowiednie przełożenie reduktora oraz liczbę obrotów potencjometru. Przykład: Przekładnia 10:1 połączona z potencjometrem 3-obrotowym umożliwia pomiar w zakresie aż 30 pełnych obrotów wału napędowego.
Wymiary produktu podane w mm:

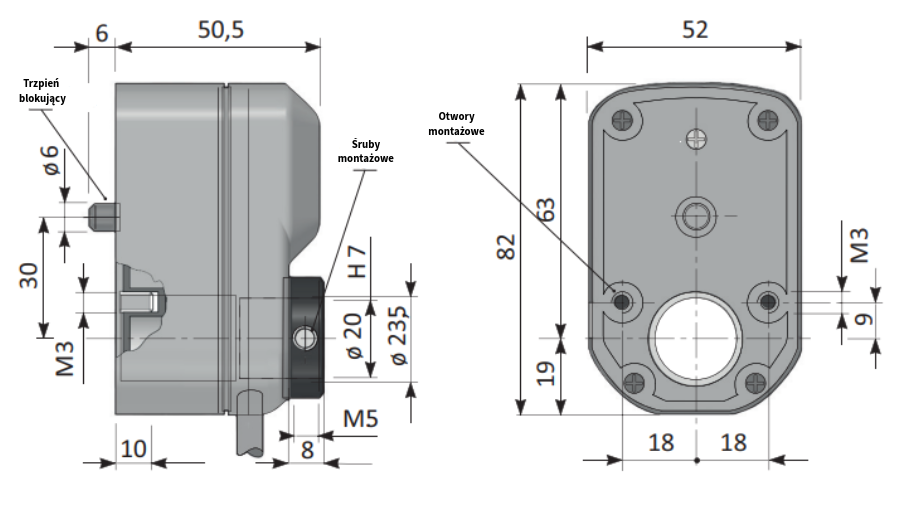

Wymiary wyjścia przewodowego.

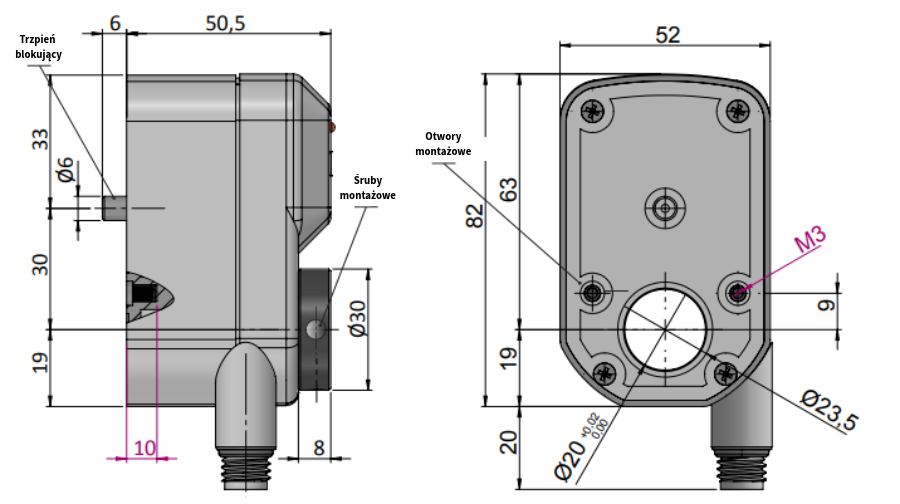

Wymiary wyjścia złącza.

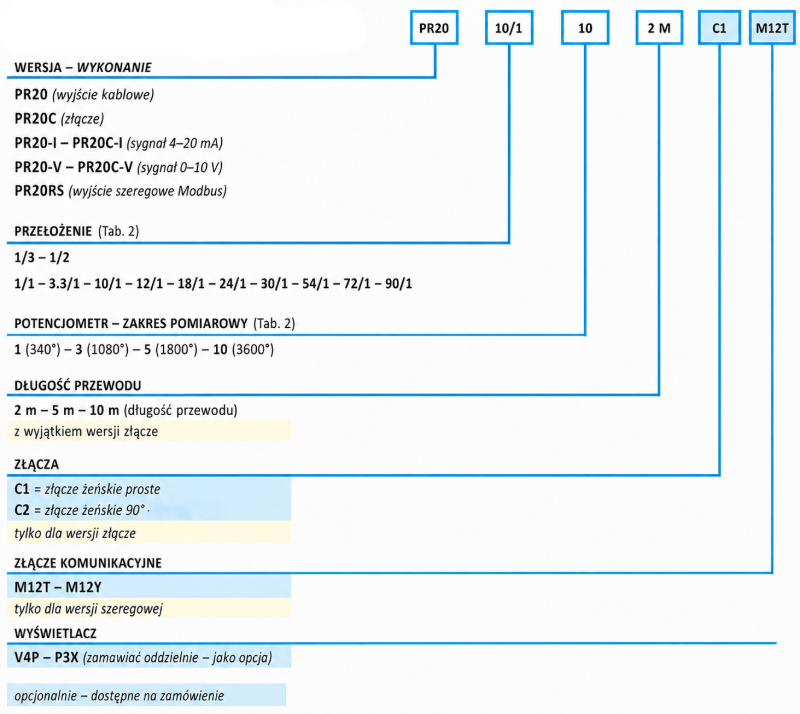

Kod zamówieniowy:
Środki ostrożności podczas montażu:
- Upewnij się, że wał montażowy maszyny (o tolerancji h7) jest idealnie prostopadły do podstawy montażowej.
- Po zamocowaniu przetwornika, a przed dokręceniem śrub dociskowych (wkrętów bez łba), obróć wał drążony ręcznie, aby upewnić się, że obraca się płynnie i bez oporów.
- Nie przekraczaj maksymalnej dopuszczalnej prędkości obrotowej (RPM).
- Do połączeń elektrycznych zawsze stosuj kabel ekranowany (z ekranem podłączonym do masy GND). Przewód należy prowadzić z dala od linii zasilających i źródeł zakłóceń elektromagnetycznych.
- Połączenia elektryczne wykonuj z należytą starannością – uszkodzenie spowodowane błędnym podłączeniem powoduje utratę gwarancji.
- Parametry zasilania muszą mieścić się w dopuszczalnym zakresie. Zasilanie prądem przemiennym (AC) lub przekroczenie napięcia dopuszczalnego może doprowadzić do uszkodzenia przetwornika.
Parametry
| Średnica otworu | Ø20 mm H7 (inne średnice uzyskiwane za pomocą tulei redukcyjnych) |
|---|---|
| Napięcie zasilania | 10 - 30 Vdc |
| Moc znamionowa | 1 W (1- i 3-obrotowe), 1,5 W (5-obrotowe), 2 W (10-obrotowe) |
| Przełożenia przekładni | Mnożące: 1/4, 1/3, 1/2 |
| Redukujące: 1/1, 3.3/1, 10/1, 24/1, 30/1, 90/1 | |
| Liczba obrotów potencjometru / Maks. kąt obrotu | 1-obrotowy: 340° ±4° |
| 3-obrotowy: 1080° ±10° | |
| 5-obrotowy: 1800° ±10° | |
| 10-obrotowy: 3600° ±10° | |
| Liniowość | ±0,25% |
| Rezystancja | 10 kΩ |
| Waga | 180 g |
| Temp. pracy / Wilgotność | -10°C do +70°C / 10% do 90% |
| Stopień ochrony | IP54 |
| Zgodność z dyrektywami | 2014/30/UE (EMC), 2011/65/UE (RoHS) |
Zastosowanie:
W połączeniu z cyfrowym wskaźnikiem pozycji (np. V4P, VE6P, P3X), przetwornik PR20 tworzy proste, ekonomiczne i wyjątkowo skuteczne rozwiązanie do pomiaru przesunięć w:
- obrabiarce i maszynach do obróbki metalu,
- maszynach do obróbki drewna, szkła oraz kamienia i marmuru,
- liniach produkcyjnych i systemach automatyki przemysłowej,
Zapewniając dokładność pomiarową nieprzekraczającą ±0,1 mm.
