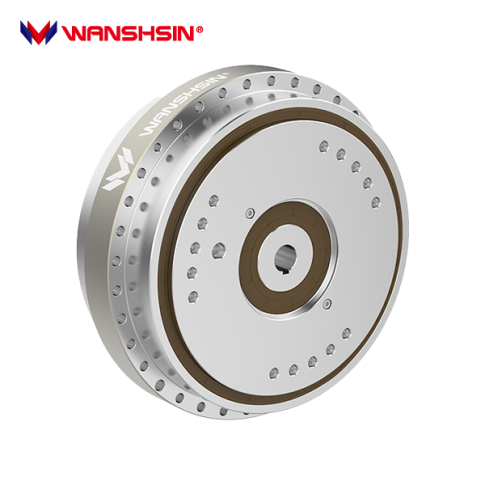

Przekładnia cykloidalna RV Eldar WRA
- Przełożenie: 31 - 203,
- Moment znamionowy: 50 - 7500 Nm,
- Prędkość znamionowa: 1750 obr/min,
- Luz kątowy: 1,5 arcmin,
- Sztywność produktu: 18 – 1176 Nm/arcmin,
- Kompaktowa obudowa.
Opis
Przekładnie cykloidalne RV serii WRA, charakteryzują się kompaktową budową, wysoką odpornością na uderzenia, dużym momentem obrotowym, doskonałą dokładnością pozycjonowania, niskim poziomem drgań oraz szerokim zakresem przełożeń. Skutecznie eliminuje wady tradycyjnych przekładni cykloidalnych i rozwiązuje problem spadku dokładności ruchu, występującego w przekładniach falowych podczas długotrwałej eksploatacji.
Ponadto cechuje się wyższą wytrzymałością zmęczeniową i sztywnością, dłuższą żywotnością oraz niskim luzem kątowym. W rezultacie przekładnie cykloidalne RV znajdują coraz szersze zastosowanie w różnych dziedzinach, takich jak:
- Roboty przemysłowe,
- Obrabiarki CNC,
- Aparatura medyczno - diagnostyczna,
- Manipulatory,
- Systemy pozycjonowania satelitarnego,
- Oraz wiele innych...
Budowa przekładni cykloidalnej RV:

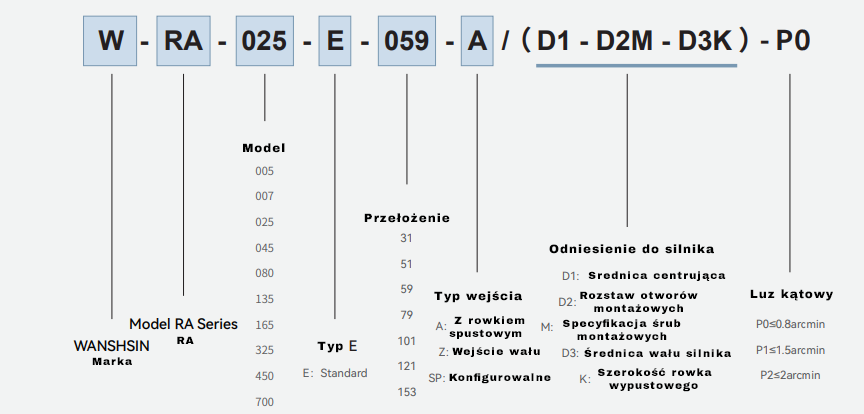

Kod zamówieniowy:
Seria WRA Parametry:
| Model | Przełożenie | Obciążenie znamionowe (Nm) |
Prędkość znamionowa (r/min) |
Luz kątowy (arcmin) |
Dokładność pozycjonowania (arcmin) |
Żywotność (h) |
Sztywność (Nm/arcmin) |
Przerywana maksymalna prędkość (r/min) |
Maksymalny wyjściowy moment obrotowy (Nm) |
Maksymalna prędkość wejściowa (r/min) |
Maksymalna siła promieniowa (N) |
Maksymalna siła osiowa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 005E | 41 | 50 | 1750 | PO-P2 | 1,5 | 8000 | 18 | 3000 | 97,5 | 282 | 245 | 885 |
| 59 | ||||||||||||
| 101 | ||||||||||||
| 007E | 31 | 83 | 1750 | PO-P2 | 1,5 | 8000 | 20 | 3000 | 415 | 392 | 675 | 1470 |
| 51 | 59 | 79 | ||||||||||
| 101 | ||||||||||||
| 103 | ||||||||||||
| 025E | 59 | 245 | 1750 | PO-P2 | 1,5 | 8000 | 49 | 3000 | 515 | 1764 | 1102,5 | 3920 |
| 79 | ||||||||||||
| 81 | ||||||||||||
| 121 | ||||||||||||
| 141 | ||||||||||||
| 153 | ||||||||||||
| 045E | 57 | 460 | 1750 | PO-P2 | 1,5 | 8000 | 108 | 3000 | 1158 | 3332 | 2070 | 5194 |
| 79 | ||||||||||||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 121 | ||||||||||||
| 153 | ||||||||||||
| 080E | 59 | 835 | 1750 | PO-P2 | 1,5 | 8000 | 196 | 3000 | 2505 | 4312 | 3757,5 | 7840 |
| 81 | ||||||||||||
| 105 | ||||||||||||
| 121 | ||||||||||||
| 153 | ||||||||||||
| 135E | 41 | 1400 | 1750 | PO-P2 | 1,5 | 8000 | 196 | 3000 | 2083 | 4312 | 6300 | 7840 |
| 59 | ||||||||||||
| 79 | ||||||||||||
| 81 | ||||||||||||
| 121 | ||||||||||||
| 165E | 59 | 1615 | 1750 | PO-P2 | 1,5 | 8000 | 392 | 3000 | 4043 | 7840 | 7267,5 | 14700 |
| 79 | ||||||||||||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 121 | ||||||||||||
| 129 | ||||||||||||
| 145 | ||||||||||||
| 171 | ||||||||||||
| 325E | 79 | 3595 | 1750 | PO-P2 | 1,5 | 8000 | 980 | 3000 | 7963 | 14112 | 16177,5 | 19600 |
| 81 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| 185 | ||||||||||||
| 450E | 59 | 5100 | 1750 | PO-P2 | 1,5 | 8000 | 1176 | 3000 | 11025 | 17640 | 22950 | 24500 |
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 171 | ||||||||||||
| 191 | ||||||||||||
| 700E | 105 | 7500 | 1750 | PO-P2 | 1,5 | 8000 | 1176 | 3000 | 22500 | 17640 | 33750 | 24500 |
| 119 | ||||||||||||
| 159 | ||||||||||||
| 183 | ||||||||||||
| 203 |
