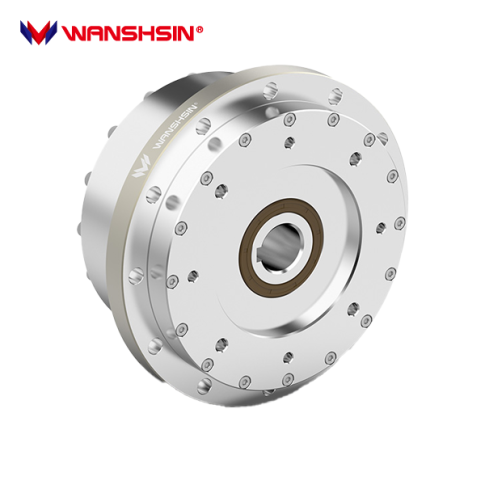

Przekładnia cykloidalna RV Eldar WCF
- Przełożenie: 31 - 161,
- Moment znamionowy: 6 - 300 Nm,
- Prędkość znamionowa: 1750 obr/min,
- Luz kątowy: 1,5 arcmin,
- Sztywność produktu: 12 – 600 Nm/arcmin,
- Kompaktowa obudowa.
Opis
Przekładnie cykloidalne RV serii WCF charakteryzują się kompaktową budową, wysoką odpornością na przeciążenia dynamiczne, dużą zdolnością przenoszenia momentu obrotowego, dokładnym pozycjonowaniem, niskim poziomem drgań oraz szeroką gamą dostępnych przełożeń. Dzięki swojej konstrukcji eliminują typowe ograniczenia tradycyjnych przekładni cykloidalnych i skutecznie zapobiegają spadkowi precyzji ruchu, który często występuje w przekładniach falowych podczas długotrwałej eksploatacji.
Przekładnie cykloidalne RV wyróżniają się podwyższoną wytrzymałością zmęczeniową, dużą sztywnością, długą żywotnością eksploatacyjną oraz bardzo niskim luzem kątowym. Dzięki tym cechom znajdują coraz szersze zastosowanie w licznych dziedzinach, takich jak:
- Roboty przemysłowe,
- Obrabiarki CNC,
- Aparatura medyczno - diagnostyczna,
- Manipulatory,
- Systemy pozycjonowania satelitarnego,
- Oraz wiele innych...
Budowa przekładni cykloidalnej RV:

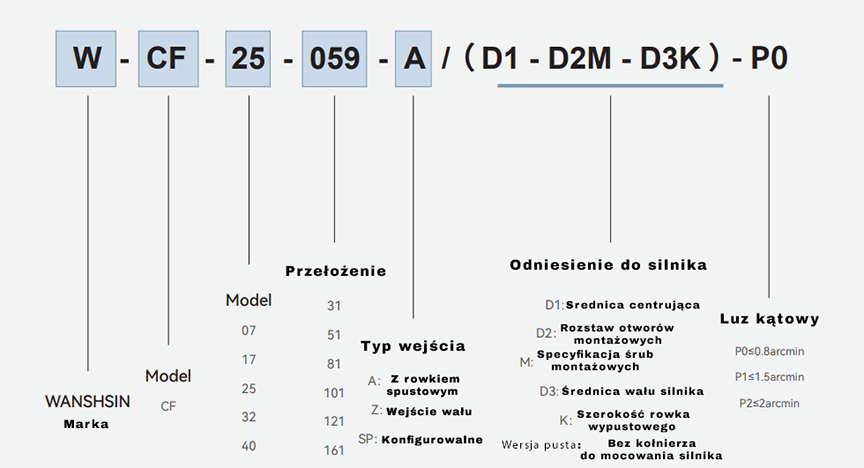

Kod zamówieniowy:
Seria WCF Parametry:
| Model | Przełożenie | Obciążenie znamionowe (Nm) |
Prędkość znamionowa (r/min) |
Luz kątowy (arcmin) |
Dokładność pozycjonowania (arcmin) |
Żywotność (h) |
Sztywność (Nm/arcmin) |
Przerywana maksymalna prędkość (r/min) |
Maksymalny wyjściowy moment obrotowy (Nm) |
Maksymalna prędkość wejściowa (r/min) |
Maksymalna siła promieniowa (N) |
Maksymalna siła osiowa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 | 31 | 6 | 1750 | PO-P2 | 1,5 | 8000 | - | 3000 | 12 | - | 27 | - |
| 51 | ||||||||||||
| 81 | ||||||||||||
| 175 | 31 | 30 | 1750 | PO-P2 | 1,5 | 8000 | - | 3000 | 60 | - | 135 | - |
| 51 | 81 | |||||||||||
| 25 | 31 | 80 | 1750 | PO-P2 | 1,5 | 8000 | - | 3000 | 160 | - | 360 | - |
| 51 | ||||||||||||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 121 | ||||||||||||
| 32 | 31 | 170 | 1750 | PO-P2 | 1,5 | 8000 | - | 3000 | 340 | - | 765 | - |
| 51 | ||||||||||||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 121 | ||||||||||||
| 161 | ||||||||||||
| 40 | 31 | 300 | 1750 | PO-P2 | 1,5 | 8000 | - | 3000 | 600 | - | 1350 | - |
| 51 | ||||||||||||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 121 | ||||||||||||
| 161 |
