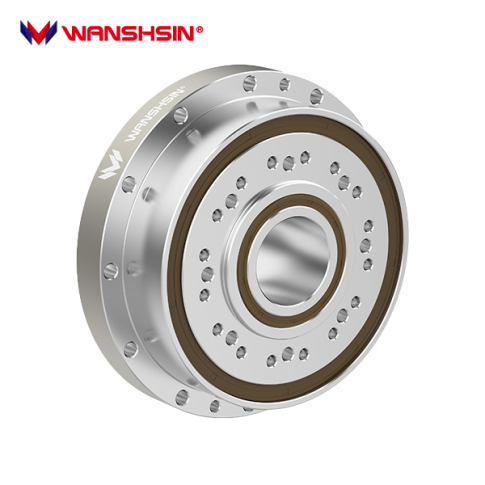

Przekładnia cykloidalna RV Eldar WF4CF-C
- Przełożenie: 59 - 119,
- Moment znamionowy: 207 - 3713 Nm,
- Prędkość znamionowa: 1750 obr/min,
- Luz kątowy: 1,5 arcmin,
- Sztywność produktu: 49 - 980 Nm/arcmin,
- Kompaktowa obudowa.
Opis
Przekładnie cykloidalne RV serii WF4CF-C, wyróżniają się zwartą konstrukcją, wysoką odpornością na przeciążenia, możliwością przenoszenia dużych momentów obrotowych, precyzyjnym pozycjonowaniem, niskim poziomem drgań oraz szerokim zakresem dostępnych przełożeń. Skutecznie eliminują ograniczenia klasycznych przekładni cykloidalnych i zapobiegają spadkowi dokładności ruchu, który pojawia się w przekładniach falowych podczas długotrwałej pracy.
Dodatkowo charakteryzują się większą odpornością na zmęczenie materiału, wyższą sztywnością, dłuższym okresem eksploatacji oraz minimalnym luzem kątowym. Dzięki tym właściwościom przekładnie cykloidalne RV są coraz częściej wykorzystywane w wielu obszarach, m.in.:
- Roboty przemysłowe,
- Obrabiarki CNC,
- Aparatura medyczno - diagnostyczna,
- Manipulatory,
- Systemy pozycjonowania satelitarnego,
- Oraz wiele innych...
Budowa przekładni cykloidalnej RV:

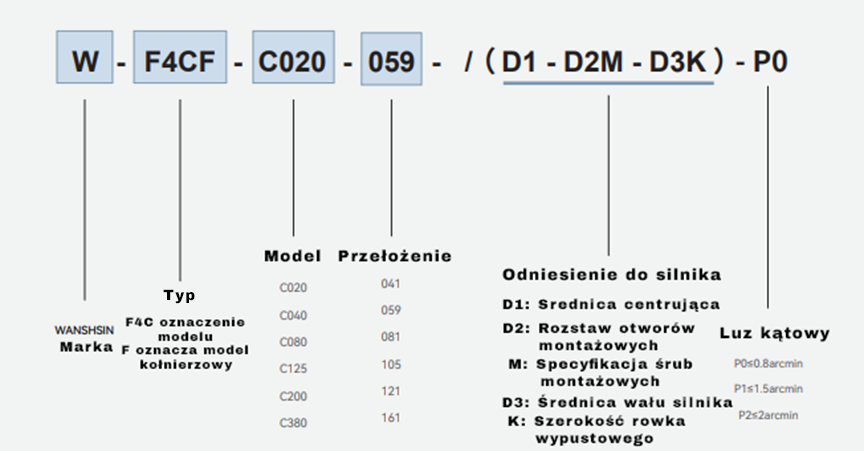

Kod zamówieniowy:
Seria WF4CF-C Parametry:
| Model | Przełożenie | Obciążenie znamionowe (Nm) |
Prędkość znamionowa (r/min) |
Luz kątowy (arcmin) |
Dokładność pozycjonowania (arcmin) |
Żywotność (h) |
Sztywność (Nm/arcmin) |
Przerywana maksymalna prędkość (r/min) |
Maksymalny wyjściowy moment obrotowy (Nm) |
Maksymalna prędkość wejściowa (r/min) |
Maksymalna siła promieniowa (N) |
Maksymalna siła osiowa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C020 | 59 | 207 | 1750 | PO-P2 | 1,5 | 8000 | 49 | 3000 | 515 | 1764 | 1102,5 | 3920 |
| 89 | ||||||||||||
| 119 | ||||||||||||
| C040 | 59 | 396 | 1750 | PO-P2 | 1,5 | 8000 | 108 | 3000 | 1158 | 3332 | 2070 | 5194 |
| 89 | 119 | C080 | 59 | 754 | 1750 | PO-P2 | 1,5 | 8000 | 196 | 3000 | 2505 | 4312 | 3757,5 | 7840 |
| 89 | ||||||||||||
| 119 | ||||||||||||
| C125 | 59 | 1275 | 1750 | PO-P2 | 1,5 | 8000 | 196 | 3000 | 1158 | 3332 | 2070 | 5194 |
| 89 | ||||||||||||
| 119 | ||||||||||||
| C200 | 59 | 2055 | 1750 | PO-P2 | 1,5 | 8000 | 200 | 3000 | 4110 | 14112 | 9247,5 | 14700 |
| 81 | ||||||||||||
| 105 | ||||||||||||
| C380 | 41 | 3713 | 1750 | PO-P2 | 1,5 | 8000 | 980 | 3000 | 7963 | 17640 | 16177,5 | 19600 |
| 59 | ||||||||||||
| 79 |
