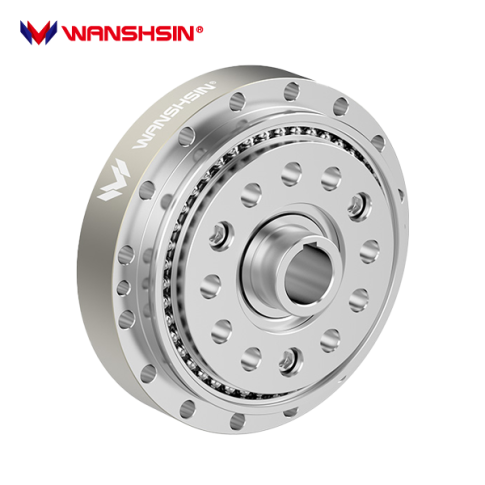

Przekładnia cykloidalna RV Eldar WF4CF-DA
- Przełożenie: 29 - 119,
- Moment znamionowy: 245 - 1615 Nm,
- Prędkość znamionowa: 1750 obr/min,
- Luz kątowy: 1,5 arcmin,
- Sztywność produktu: 49 – 392 Nm/arcmin,
- Kompaktowa obudowa.
Opis
Przekładnie cykloidalne RV serii WF4CF-DA wyróżniają się zwartą konstrukcją, wysoką odpornością na obciążenia udarowe, dużą nośnością momentu obrotowego, precyzyjnym pozycjonowaniem, niską emisją drgań oraz szerokim zakresem dostępnych przełożeń. Konstrukcja ta eliminuje typowe ograniczenia klasycznych przekładni cykloidalnych i skutecznie przeciwdziała utracie dokładności ruchu, charakterystycznej dla przekładni falowych przy długotrwałym użytkowaniu.
Dodatkowo przekładnie cykloidalne RV odznaczają się zwiększoną odpornością zmęczeniową, wysoką sztywnością, wydłużoną trwałością eksploatacyjną oraz minimalnym luzem kątowym. Dzięki tym właściwościom przekładnie cykloidalne RV zyskują coraz szersze zastosowanie w wielu obszarach, m.in.:
- Roboty przemysłowe,
- Obrabiarki CNC,
- Aparatura medyczno - diagnostyczna,
- Manipulatory,
- Systemy pozycjonowania satelitarnego,
- Oraz wiele innych...

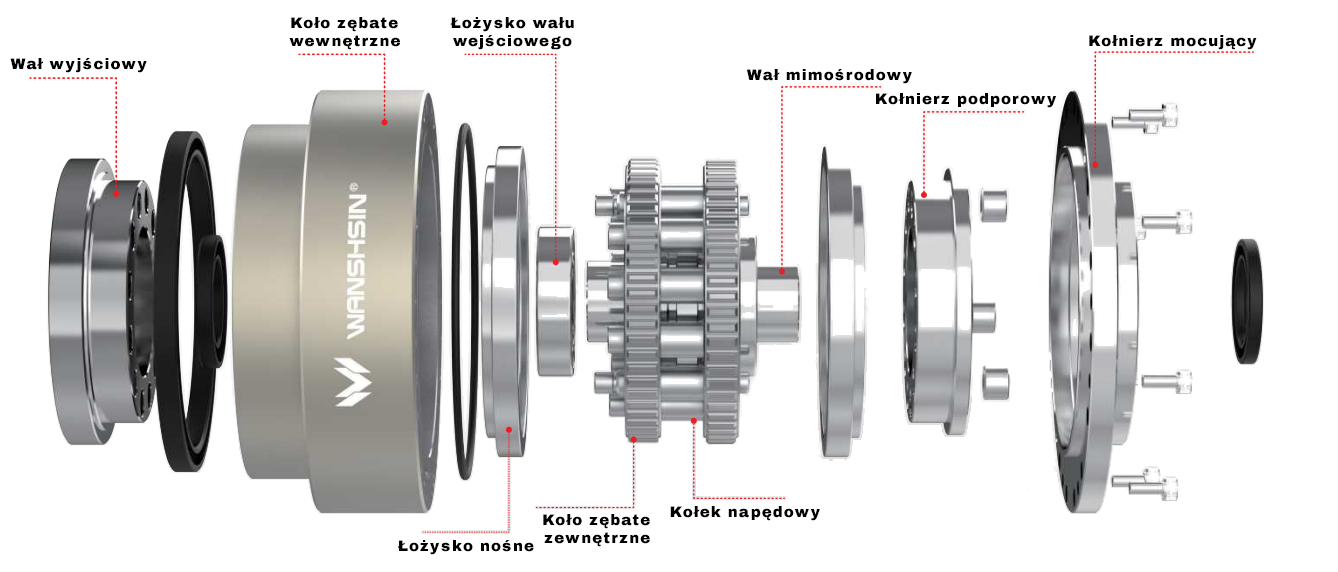

Budowa przekładni cykloidalnej RV:

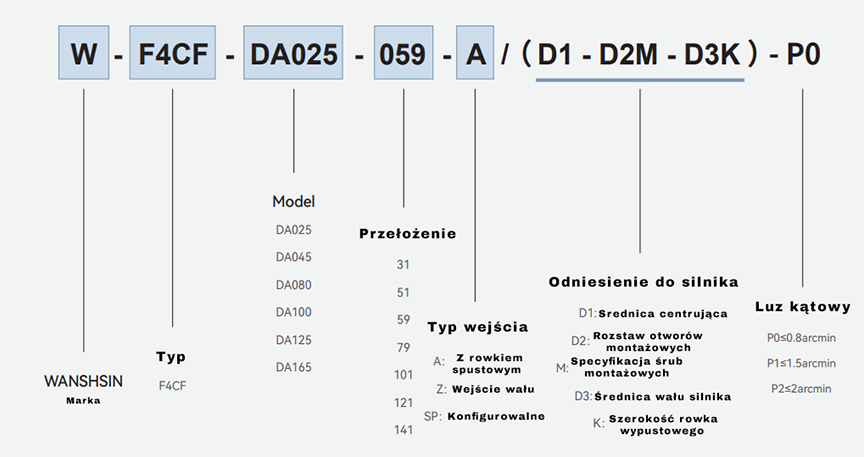

Kod zamówieniowy:
Seria WF4CF-DA Parametry:
| Model | Przełożenie | Obciążenie znamionowe (Nm) |
Prędkość znamionowa (r/min) |
Luz kątowy (arcmin) |
Dokładność pozycjonowania (arcmin) |
Żywotność (h) |
Sztywność (Nm/arcmin) |
Przerywana maksymalna prędkość (r/min) |
Maksymalny wyjściowy moment obrotowy (Nm) |
Maksymalna prędkość wejściowa (r/min) |
Maksymalna siła promieniowa (N) |
Maksymalna siła osiowa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DA025 | 41 | 245 | 1750 | PO-P2 | 1,5 | 8000 | 49 | 3000 | 515 | 1764 | 1102,5 | 3920 |
| 59 | ||||||||||||
| 89 | ||||||||||||
| 119 | ||||||||||||
| DA045 | 29 | 460 | 1750 | PO-P2 | 1,5 | 8000 | 108 | 3000 | 1158 | 3332 | 2070 | 5194 |
| 41 | 59 | |||||||||||
| 89 | ||||||||||||
| 119 | ||||||||||||
| DA080 | 29 | 835 | 1750 | PO-P2 | 1,5 | 8000 | 196 | 3000 | 2505 | 4312 | 3757,5 | 7840 |
| 41 | ||||||||||||
| 59 | ||||||||||||
| 89 | ||||||||||||
| 119 | ||||||||||||
| DA100 | 41 | 1000 | 1750 | PO-P2 | 1,5 | 8000 | 258 | 3500 | 2550 | 4500 | 3950 | 8000 |
| 59 | ||||||||||||
| 89 | ||||||||||||
| 119 | ||||||||||||
| DA125 | 29 | 1225 | 1750 | PO-P2 | 1,5 | 8000 | 325 | 3500 | 3062 | 4500 | 4125 | 8000 |
| 41 | ||||||||||||
| 59 | ||||||||||||
| 89 | ||||||||||||
| 119 | ||||||||||||
| DA165 | 41 | 1615 | 1750 | PO-P2 | 1,5 | 8000 | 392 | 3000 | 4043 | 7840 | 7267,5 | 14700 |
| 59 | ||||||||||||
| 89 | ||||||||||||
| 119 |
