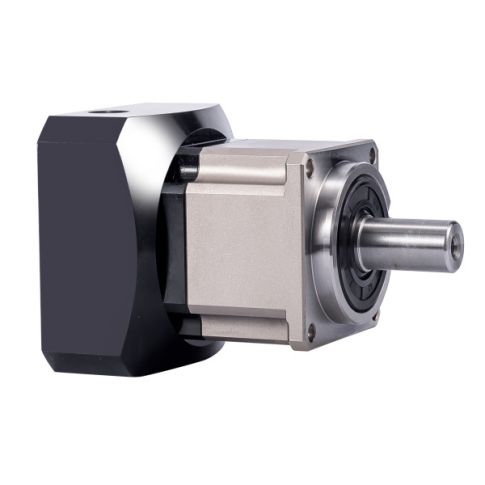

Przekładnia planetarna WAB-060-020-K-P1 Eldar i=20
- WAB-060-020-K-P1.
- Jednostopniowa, przełożenie i=20.
- Przeznaczona do silników Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB; Mitsubishi HF-KP43, HF-MP43; Siemens S-1FL6034; Delta ECMA-C20604; Estun EMJ-04A.
- Średnica wału wejściowego (silnika) Ø8mm.
- Luz kątowy do maks. 5' (minut kątowych).
- Znamionowy moment obr. 50Nm.
- Bezobsługowa eksploatacja.
- Stopień ochrony IP65.
- Sprawność ≥94%.
Opis
Przedstawiona przekładnia z serii WAB współpracuje z serwomotorami o mocy 400W. Przekładnie tej serii dostępne są również innymi przełożeniami (1- i 2- stopniowe) oraz z adapterami umożliwiającymi współpracę z dowolnym silnikiem.
Przekładnia planetarna 1-stopniowa o przełożeniu równym 20 z kwadratowym kołnierzem. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego.
Kompatybilna z silnikami:
- Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB,
- Mitsubishi HF-KP43, HF-MP43,
- Siemens S-1FL6034,
- Delta ECMA-C20604,
- Estun EMJ-04A.
Specyfikacja techniczna:
| Kod zamówieniowy | • WAB-060-020-K-P1 |
|---|---|
| ilość stopni | • 1 |
| Przełożenie | • 20 |
| Znamionowy moment obrotowy | • 50 Nm |
| Rozmiar wału silnika | • 8 mm |
| Maks. moment przeciążeniowy | • trzykrotność momentu znamionowego |
| Znamionowa prędkość wejściowa | • 5000 obr./min. |
| Luz | • ≤5 minut kątowych |
| Sztywność skrętna | • 7 Nm/arcmin |
| Maks. obciążenie promieniowe | • 1530 N |
| Maks. obciążenie osiowe | • 765 N |
| Sprawność | • ≥94 % |
| Temperatura pracy | • -10°C - 80°C |
| Stopień ochrony | • IP65 |
| Poziom hałasu | • ≤58 dB(A) |
