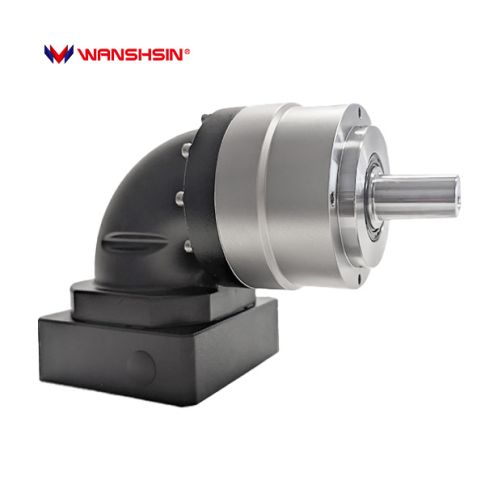

Przekładnia planetarna WAER-090-005-K-P2 Eldar i=5
- WAER-090-005-K-P2.
- Jednostopniowa, przełożenie i=5.
- Średnica wału wejściowego (silnika) Ø24mm.
- Luz kątowy do maks. 8' (minut kątowych).
- Znamionowy moment obr. 150Nm.
- Bezobsługowa eksploatacja.
- Stopień ochrony IP65.
- Sprawność ≥95%.
Opis
Przedstawiona przekładnia z serii WAER współpracuje z serwomotorami o mocy 750W. Przekładnie tej serii dostępne są również innymi przełożeniami (1- i 2- stopniowe) oraz z adapterami umożliwiającymi współpracę z dowolnym silnikiem.
Przekładnia planetarna 1-stopniowa o przełożeniu równym 5. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego.
Specyfikacja techniczna:
| Kod zamówieniowy | • WAER-090-005-K-P2 |
|---|---|
| ilość stopni | • 1 |
| Przełożenie | • 5 |
| Znamionowy moment obrotowy | • 150 Nm |
| Rozmiar wału silnika | • 24 mm |
| Maks. moment przeciążeniowy | • trzykrotność momentu znamionowego |
| Znamionowa prędkość wejściowa | • 4000 obr./min. |
| Luz | • ≤8 minut kątowych |
| Sztywność skrętna | • 14 Nm/arcmin |
| Maks. obciążenie promieniowe | • 3250 N |
| Maks. obciążenie osiowe | • 1625 N |
| Sprawność | • ≥97 % |
| Temperatura pracy | • -10°C - 80°C |
| Stopień ochrony | • IP65 |
| Poziom hałasu | • ≤65 dB(A) |
