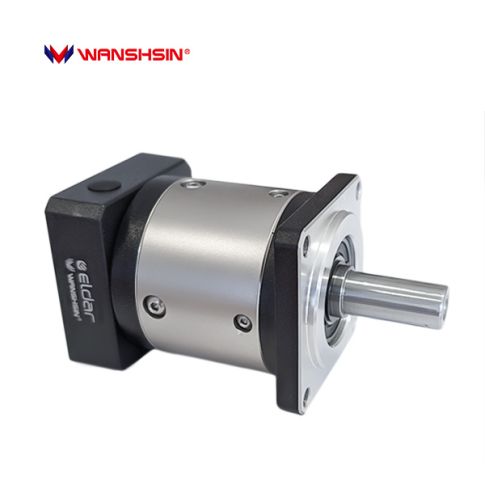

Przekładnia planetarna WPF-060-003-K-P2 Eldar i=3

  • WPF-060-003-K-P2.
  • Jednostopniowa, przełożenie i=3.
  • Przeznaczona do silników Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB; Mitsubishi HF-KP43, HF-MP43; Siemens S-1FL6034; Delta ECMA-C20604; Estun EMJ-04A.
  • Średnica wału wejściowego (silnika) Ø14mm.
  • Luz kątowy do maks. 10' (minut kątowych).
  • Znamionowy moment obr. 18Nm.
  • Bezobsługowa eksploatacja.
  • Stopień ochrony IP54.
  • Sprawność ≥96%.

  • CENA SPECJALNA
szt.
  423,12 zł 344,00 zł
Dostępność:(24 szt.)

Opis

Przedstawiona przekładnia z serii WPF współpracuje z serwomotorami o mocy 400W. Przekładnie tej serii dostępne są również innymi przełożeniami (1- i 2- stopniowe) oraz z adapterami umożliwiającymi współpracę z dowolnym silnikiem.

Po więcej informacji kliknij TUTAJ.


Przekładnia planetarna 1-stopniowa o przełożeniu równym 6. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego.

Kompatybilna z silnikami:

  • Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB,
  • Mitsubishi HF-KP43, HF-MP43,
  • Siemens S-1FL6034,
  • Delta ECMA-C20604,
  • Estun EMJ-04A.

Specyfikacja techniczna:

Kod zamówieniowy • WPF-060-003-K-P2
ilość stopni • 1
Przełożenie • 3
Znamionowy moment obrotowy • 18 Nm
Rozmiar wału silnika • 14 mm
Maks. moment przeciążeniowy • dwukrotność momentu znamionowego
Znamionowa prędkość wejściowa • 4000 obr./min.
Luz • ≤10 minut kątowych
Sztywność skrętna • 1,8 Nm/arcmin
Maks. obciążenie promieniowe • 220 N
Maks. obciążenie osiowe • 240 N
Sprawność • ≥96 %
Temperatura pracy • -10°C - 80°C
Stopień ochrony • IP54
Poziom hałasu • ≤61 dB(A)



Pytania dotyczące produktów

Brak pytań
Proszę pamiętać, że tylko zalogowani użytkownicy mogą zadawać pytania

Do pobrania

Rysunek 2D (319.01 kB)
Model 3D (466.25 kB)
