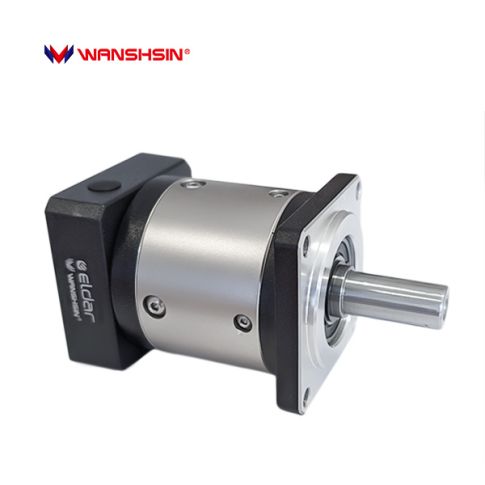

Przekładnia planetarna WPF-060-006-K-P2 Eldar NEMA 24 i=6
- WPF-060-006-K-P2.
- Jednostopniowa, przełożenie i=6.
- Przeznaczona do silników NEMA 24.
- Średnica wału wejściowego (silnika) Ø8mm.
- Luz kątowy do maks. 10' (minut kątowych).
- Znamionowy moment obr. 20Nm.
- Bezobsługowa eksploatacja.
- Stopień ochrony IP65.
- Sprawność ≥94%.
Opis
Przedstawiona przekładnia z serii WPF współpracuje z silnikami w rozmiarze NEMA 24. Przekładnie tej serii dostępne są również innymi przełożeniami (1- i 2- stopniowe) oraz z adapterami umożliwiającymi współpracę z dowolnym silnikiem.
Przekładnia planetarna 1-stopniowa o przełożeniu równym 6. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego.
Specyfikacja techniczna:
| Kod zamówieniowy | • WPF-060-006-K-P2 |
|---|---|
| ilość stopni | • 1 |
| Przełożenie | • 6 |
| Znamionowy moment obrotowy | • 20 Nm |
| Rozmiar wału silnika | • 8 mm |
| Maks. moment przeciążeniowy | • dwukrotność momentu znamionowego |
| Znamionowa prędkość wejściowa | • 4000 obr./min. |
| Luz | • ≤10 minut kątowych |
| Sztywność skrętna | • 1,8 Nm/arcmin |
| Maks. obciążenie promieniowe | • 220 N |
| Maks. obciążenie osiowe | • 240 N |
| Sprawność | • ≥94 % |
| Temperatura pracy | • -10°C - 80°C |
| Stopień ochrony | • IP65 |
| Poziom hałasu | • ≤61 dB(A) |
