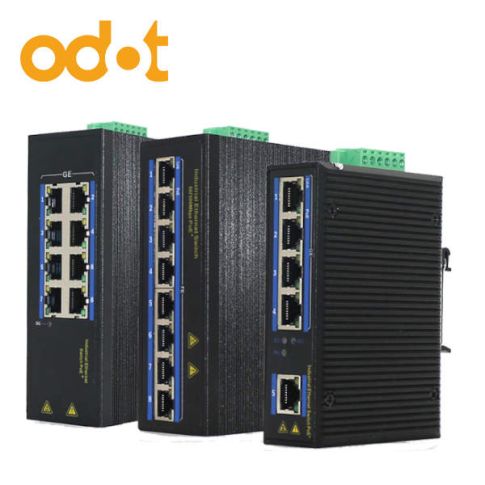

Przemysłowy switch Ethernet zarządzalny lub niezarządzalny ODOT ES3
- Różnorodność konfiguracji sprzętowych i dostępnych opcji softwarowych
- Switche zarządzalne lub niezarządzalne
- Praca w sieci o topologii pierścieniowej
- Opcja wyboru portów z funkcją PoE (Power over Ethernet)
- Wersja OEM
- Metalowa obudowa
- Montaż na szynie DIN
- Wysoki zakres temperatury pracy -40℃~85℃
- 5 lat gwarancji producenta
Opis
Przemysłowy switch EtherNet ODOT-ES3 - główne cechy:
ODOT-ES3 to seria przełączników sieciowych, które znajdą zastosowanie przy tworzeniu lub rozbudowie sieci w systemach automatyki przemysłowej. ODOT-ES3 oferuje switche zarządzalne jak i niezarządzalne w różnej konfiguracji, tak aby dostarczyć odpowiednie urządzenie dla konkretnych wymagań. Dostępne porty światłowodowe pozwolą na większy i szybszy przesył danych, a do portów Ethernet z funkcją PoE można bez problemu podłączyć kamery sieciowe lub inne urządzenia wykorzystujące zasilanie z portu. Prosty montaż, zwarta metalowa obudowa oraz zaczep szyny DIN sprawiają, że switche serii ODOT-ES3 są poręczne w użyciu, zaś ich instalacja nie wymaga specjalistycznej wiedzy informatycznej.
Przemysłowy switch EtherNet ODOT-ES3 - dane techniczne:
|
Symbol |
Specyfikacja |
|
|
Przemysłowe switche niezarządzalne |
ODOT-ES311F-SC20 |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
ODOT-ES311F-SC2 |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311F-SC20/A/B |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311F-FC20/A/B |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311G-SC20 |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311G-SC2 |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311G-SC20/A/B |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311G-FC20/A/B |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze FC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312F-SC20 |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312F-SC2 |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312F-SC20/A/B |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312F-FC20/A/B |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312G-SC20 |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312G-SC2 |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312G-SC20/A/B |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312G-FC20/A/B |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314F-SC20 |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314F-SC2 |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314F-SC20/A/B |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314F-FC20/A/B |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES324F-SC20 |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES324F-SC2 |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES324F-SC20/A/B |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES324F-FC20/A/B |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314G-SC20 |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314G-SC2 |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314G-SC20/A/B |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314G-FC20/A/B |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES311G-SFP |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SFP (bez modułu SFP), Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES312G-SFP |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SFP (bez modułu SFP), Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES314G-SFP |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SFP (bez modułu SFP), Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES324G-SFP |
Porty: 2x port optyczny 1000 + 4x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES318GF-SFP |
Porty: 1x port optyczny 1000 + 8x port Ethernet 100, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES328GF-SFP |
Porty: 2x port optyczny 1000 + 8x port Ethernet 100, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES318G-SFP |
Porty: 1x port optyczny 1000 + 8x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
ODOT-ES328G-SFP |
Porty: 2x port optyczny 1000 + 8x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC |
|
|
Przemysłowe switche niezarządzalne z funkcją PoE |
ODOT-ES311FP-SC20 |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
ODOT-ES311FP-SC2 |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311FP-SC20/A/B |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311FP-FC20/A/B |
Porty: 1x port optyczny 100 + 1x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311GP-SC20 |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311GP-SC2 |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311GP-SC20/A/B |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311GP-FC20/A/B |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312FP-SC20 |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312FP-SC2 |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312FP-SC20/A/B |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312FP-FC20/A/B |
Porty: 1x port optyczny 100 + 2x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312GP-SC20 |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312GP-SC2 |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312GP-SC20/A/B |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312GP-FC20/A/B |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314FP-SC20 |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314FP-SC2 |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314FP-SC20/A/B |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314FP-FC20/A/B |
Porty: 1x port optyczny 100 + 4x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES324FP-SC20 |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM DX, Zasięg: 20km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES324FP-SC2 |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze SC, MM DX, Zasięg: 2km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES324FP-SC20/A/B |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze SC, SM SX, Zasięg: 20km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES324FP-FC20/A/B |
Porty: 2x port optyczny 100 + 4x port Ethernet 100, Złącze FC, SM SX, Zasięg: 20km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314GP-SC20 |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SC, SM DX, Zasięg: 20km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314GP-SC2 |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SC, MM DX, Zasięg: 2km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314GP-SC20/A/B |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SC, SM SX, Zasięg: 20km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314GP-FC20/A/B |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze FC, SM SX, Zasięg: 20km, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES311GP-SFP |
Porty: 1x port optyczny 1000 + 1x port Ethernet 1000, Złącze SFP (bez modułu SFP), Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES312GP-SFP |
Porty: 1x port optyczny 1000 + 2x port Ethernet 1000, Złącze SFP (bez modułu SFP), Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES314GP-SFP |
Porty: 1x port optyczny 1000 + 4x port Ethernet 1000, Złącze SFP (bez modułu SFP), Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES324GP-SFP |
Porty: 2x port optyczny 1000 + 4x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES318GFP-SFP |
Porty: 1x port optyczny 1000 + 8x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES328GFP-SFP |
Porty: 2x port optyczny 1000 + 8x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES318GP-SFP |
Porty: 1x port optyczny 1000 + 8x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES328GP-SFP |
Porty: 2x port optyczny 1000 + 8x port Ethernet 1000, Złącze SFP (bez modułu SFP), Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES305GP |
Porty: 5x port Ethernet 1000, Alarm power-off, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
ODOT-ES308GP |
Porty: 8x port Ethernet 1000, Montaż: szyna DIN, Zasilanie: 10-52V DC, Power Over Ethernet (POE) |
|
|
Switche przemysłowe zarządzalne L2 |
ODOT-ES3168GS-SFP |
Poziom L2, Porty: 16x port optyczny 1000 + 8x port Ethernet 1000, Alarm Power-off, Funkcje: VLAN + SNMP + Zarządzanie Web + Połączenie typu Ring |
|
ODOT-ES3424GS-SFP |
Poziom L2, Porty: 4x port optyczny 1000 + 24x port Ethernet 1000, Alarm Power-off, Funkcje: VLAN + SNMP + Zarządzanie Web + Połączenie typu Ring |
|
|
ODOT-ES3424G4TS-SFP |
Poziom L2+, Porty: 4x port optyczny 1000 + 24x port Ethernet 1000 (możliwość dodania 4x port Ethernet 1000, Funkcje: VLAN + SNMP + Zarządzanie Web + Połączenie typu Ring |
|
|
ODOT-ES3248G4TS-SFP |
Poziom L2+, Porty: 24x port optyczny 1000 + 8x port Ethernet 1000 (możliwość dodania 4x port Ethernet 1000, Funkcje: VLAN + SNMP + Zarządzanie Web + Połączenie typu Ring |
|
|
ODOT-ES3300-2SFP+ |
Porty: 2x SFP 10000 + karta zewnętrzna, potrzebny SFP+karta zewnętrzna |
|
|
Moduły SFP |
OCM3525-44-I |
Prędkość: 155Mb/s, DX, LC, Zasięg: 20km |
|
OCB3525-44-I OCB4525-44-I |
Prędkość: 155Mb/s, SX, LC, Zasięg: 20km |
|
|
OCM3825-44-I |
Prędkość: 1.25Gb/s, DX, LC, Zasięg: 20km |
|
|
OCB3825-44-I OCB4825-44-I |
Prędkość: 1.25Gb/s, SX, LC, Zasięg: 20km |
|
|
OCM3525-54-I |
Prędkość: 155Mb/s, DX, LC, Zasięg: 40km |
|
|
OCB3525-54-I OCB4525-54-I |
Prędkość: 155Mb/s, SX, LC, Zasięg: 40km |
|
|
OCM3825-54-I |
Prędkość: 1.25Gb/s, DX, LC, Zasięg: 40km |
|
|
OCB3825-54-I OCB4825-54-I |
Prędkość: 1.25Gb/s, SX, LC, Zasięg: 40km |
|
|
OCM2525-I |
Prędkość: 155Mb/s, DX, LC, Zasięg: 2km |
|
|
OCB2525-I OCB6525-I |
Prędkość: 155Mb/s, SX, LC, Zasięg: 2km |
|
|
OCM2825-I |
Prędkość: 1.25Gb/s, DX, LC, Zasięg: 1km |
|
|
OCB2825-I OCB6825-I |
Prędkość: 1.25Gb/s, SX, LC, Zasięg: 1km |
Przemysłowy switch EtherNet ODOT-ES3 - przykład aplikacji:
Przemysłowy switch EtherNet ODOT-ES3 - wymiary:
