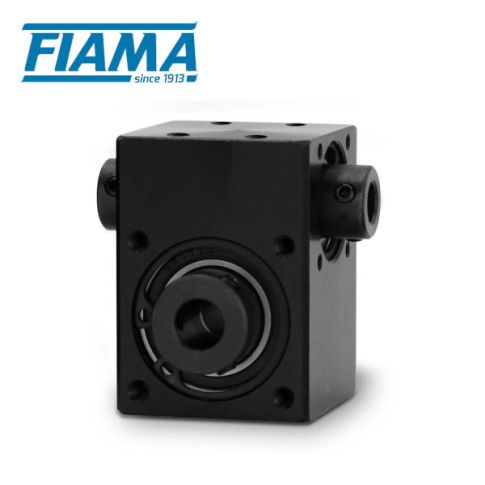

Przekładnia ślimakowa Fiama RD40

Przekładnia ślimakowa RD40 - główne cechy:

Kompaktowy przekładnia o wysokiej wydajności, odpowiednia do zastosowań przemysłowych, które wymagają od urządzeń wysokiej sprawności. RD40 mogą być używane w aplikacjach wykorzystujących silniki. Szczególnie odpowiedni do automatyki i robotyki.

• Obudowa wykonana z anodowanego aluminium
• Możliwość dostarczenia z czujnikiem, motoreduktorem lub silnikiem
• Wały i koła zębate zostały wykonane ze stali utwardzonej powierzchniowo, przez co cechują się wysoką odpornością na zużycie i zmęczenie, a także redukcją tarcia i znacznym wzrostem odporności na korozję
• Standardowe przełożenia: 1:1 - 1:2 - 1:4 - 1:7,5 - 1:10 - 1:15 - 1:20 - 1:30 - 1:40
• Kilka opcji montażu z przedłużonymi wałami wejściowymi i wyjściowymi oraz przewodem
• Kołnierze do bezpośredniego połączenia z maszyną, silnikami i wskaźnikami położenia

FAwe = we. obciążenie osiowe	50N
FAwy = wy. obciążenie osiowe	100N
FRwe = we. obciążenie promieniowe	500N
FRwy = wy. obciążenie promieniowe	1000N
Maks. luz	0,75°
Maks. we. prędkość obrotowa	5.000 obr./min.
Temperatura pracy	-20 +90°
Żywotność	10.000 h
Waga	80 gr
Smarowanie	smar Klüber AG 11-462

Przekładnia ślimakowa RD40 - tabela wydajności:

Przełożenie i	1/1	1/2	1/4	1/7,5	1/10	1/15	1/20	1/30	1/40
Sprawność R [%]	0,73	0,71	0,67	0,66	0,44✽	0,34✽	0,44✽	0,21✽	0,29✽
We. moment obr. TI [Nm]	8,26	4,20	2,24	1,21	1,38	1,16	0,68	0,95	0,52
Wy. moment obr. TO [Nm]	6	6	6	6	6	6	6	6	6

✽ nieodwracalne

➜ W przypadku użytkowania w reżimie pracy ciągłej prosimy o kontakt z naszym działem technicznym. W takich przypadkach zainstalowana zostanie smarowniczka, aby umożliwić smarowanie z częstotliwością zależną od warunków pracy.

• Aby znaleźć odpowiedni reduktor należy zapoznać się z wartościami w tabeli. Jeśli rzeczywiste obciążenia i wydajność są bardzo zbliżone do wartości podanych w tabeli, należy skontaktować się z działem technicznym.
• Wszystkie tabele pokazują pomiary liniowe wyrażone w mm, chyba że określono inaczej.
• Wszystkie współczynniki redukcji są wyrażone jako ułamek, chyba że określono inaczej.
• Wszystkie siły, sprawność i obciążenia są wyrażone w N lub Nm (10 N ≅ 1 kg lub 10 Nm ≅ 1 kg), chyba że określono inaczej.

Przekładnia ślimakowa RD40 - dostępne wersje:

- RD40 Reduktor

- RD40S z czujnikiem magnetycznym

- RD40M z silnikiem z magnesem trwałym

- RD40MR z motoreduktorem

- RD40MS z silnikiem z magnesem trwałym i czujnikiem magnetycznym

- RD40MRS z motoreduktorem i czujnikiem magnetycznym

Przekładnia ślimakowa RD40 - kierunki rotacji wałów:

a. Wał wejściowy: wał „szybki”
b. Wał wyjściowy: wał „wolny”
c. Wał wyjściowy: wał „wolny”

Przekładnia ślimakowa RD40 - czujnik magnetyczny:

Wymiary	12 x 40 x 40 mm
Zasilanie	10 ÷ 30 Vdc ±10%, maks. 60 mA
Dokładność	256 imp./obr.
Maks. prąd wyjściowy	kanały A - B (20mA)
Stopień ochrony	IP66
Obudowa	anodyzowane aluminium
Temperatura pracy	-10 ÷ 70 °C
Wilgotność pracy	10 ÷90%
Przewód wyjściowy	0,5 - 1 -2 -5 -10 metrów
EMC	2004/108/CE

Czujnik przetwarza obroty wału wyjściowego na impulsy

Przekładnia ślimakowa RD40 - silniki:

Silniki "M" ze sprzęgłem dla RD40				Motoreduktory "MR" ze sprzęgłem dla RD40
A	B	obr./min.	Moment [Nm]	A	B	obr./min.	Moment [Nm]
35	56	2200	0,06	30	79	450	0,4
40	98	5600	0,2	42	113	420	0,7
35	65	11000	0,05
odpowiednie do zastosowań o zmiennej częstości ruchu				odpowiednie do zastosowań w reżimie pracy ciągłej

Przekładnia ślimakowa RD40 -wymiary:

1. Gwint M4
2. Śruby mocujące M4
3. Gwint M3x7
4. Śruby mocujące M5
