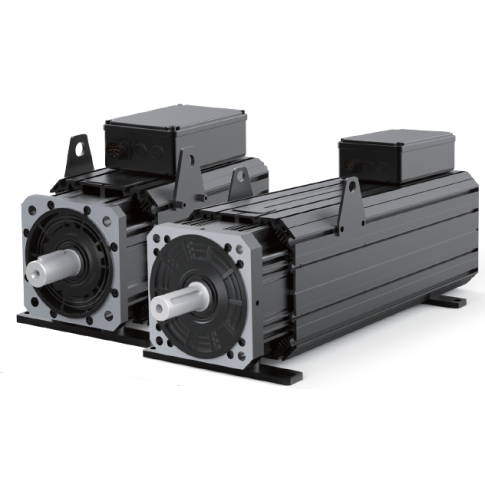

Serwomotory INOVANCE ISMG

    • Moc: od 9.5kW do 110kW.
    • Sprzężenie zwrotne - wbudowany enkoder absolutny (23-bit) lub resolver.
    • Wirnik o budowie IPM - magnesy trwałe wewnątrz jarzma wirnika,
      • Niskie straty, wysoka wydajność
      • Niższa temperatura pracy
      • Wydłużona żywotność
    • Zalecane sterowanie: serwosterownik IS580 lub falownik MD520.
    • Wbudowany hamulec (opcja).
    • Wysoka przeciążalność
    • Wbudowane czujniki PTC i KTY.
    • Wymuszone chłodzenie
    • Wymiary kołnierza [mm]: 200 x 200 lub 266 x 266
    • CE.

Opis

  • Obecnie silniki ISMG produkowane są w wersji z wirnikami IPM (Interior Permanent Magnet) - kod silnika ISMG1/2-xxxxxxx-R1A1FA.
  • Zalety silnika typu IPM.

    • Wyższa wydajność, większa oszczędność energii (o 8%~12% niższy prąd znamionowy niż dla takiego samego obciążenia silnika typu SPM);
    • Małe straty magnetyczne, większe wykorzystanie pola elektromagnetycznego;
    • Niższa ustalona temperatura pracy (o 15°~35°C niższa niż w przypadku silników typu SPM);
    • Minimalizacja ryzyka rozmagnesowania się wirnika;
    • Wysoki moment reluktancyjny zapewnia silnikowi większą przeciążalność, większą gęstość mocy i lepszą kontrolę osłabienia strumienia*.
    (*Osłabienie strumienia to technika sterowania silnikiem, która pozwala na jego pracę z prędkościami wyższymi od prędkości znamionowej poprzez osłabienie pola magnetycznego w stojanie silnika.)

    Pozostałe cechy

    • Zakres mocy od 9.5 kW do 110 kW (S4) dla pracy przerywanej z dużą liczbą łączeń i rozruchów.
    • Współpraca z serwowzmacniaczami serii IS580 (sterowanie pomp wtryskarek), falownikami serii MD520 oraz pozostałymi falownikami produkcji Inovance.
    • Moment pracy w zakresie od 50 do 510Nm.
    • Zaprojektowany dla prędkości znamionowych:
      • 1500 obr./min
      • 1700 obr./min
      • 2000 obr./min
    • Wbudowane 3 czujniki PTC - połączone w szereg czujniki to precyzyjna detekcja przegrzania. Każdy czujnik monitoruje temperaturę w innym miejscu silnika, co pozwala wykryć lokalne przekroczenia temperatury.
    • Wewnętrzny czujnik KTY umożliwiający stały pomiar temperatury.
    • Wykonany w dwóch rozmiarach kołnierza:
      • ISMG1: 200 x 200 mm
      • ISMG2: 266 x 266 mm.
    • Sprzężenie zwrotne - solidna budowa resolvera sprzężenia zwrotnego lub 23-bitowego absolutnego enkodera.
    • Zastosowanie w aplikacjach wymagających wysokiej wydajności i niezawodności: pompy wtryskarek tworzyw sztucznych, wrzeciona, napędy maszyn, prasy, mieszalniki i wirówki, sprężarki, wentylatory, wiertnice i inne.

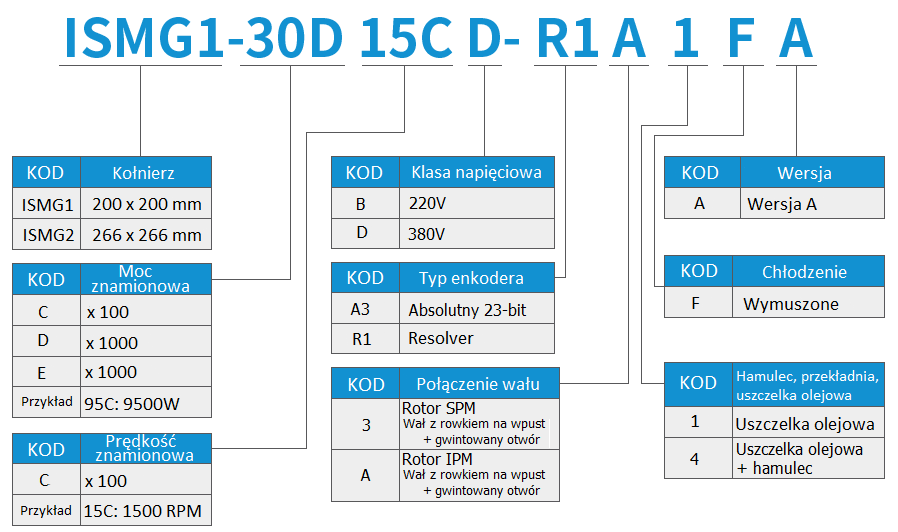

    Kod zamówieniowy:

    Parametry serwosilników

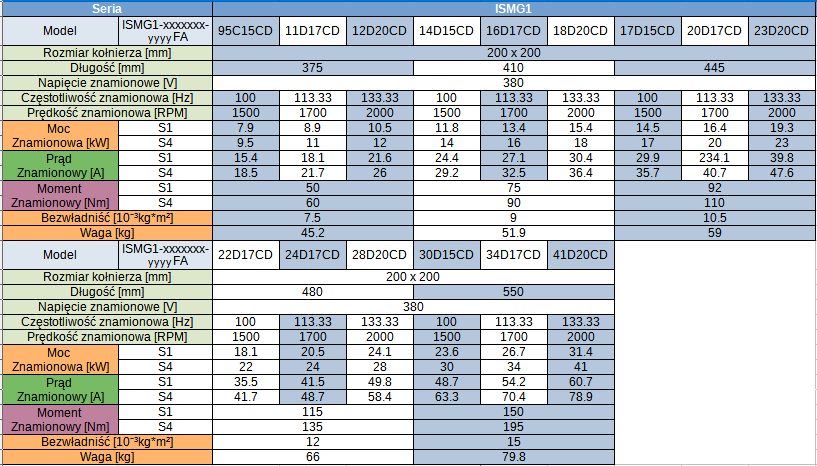

    - ISMG1

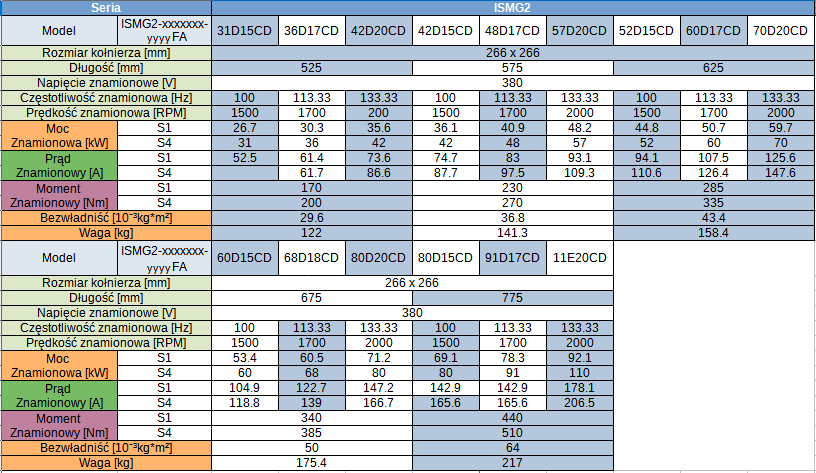

    - ISMG2

    Wymiary

    - ISMG1

    - ISMG1

    Schemat podłączenia
