- Moc: 1kW.
- Funkcja STO (SIL3).
- Komunikacja EtherCAT.
- Zasilanie: 1-fazowe 230V.
- Enkoder: 23bit absolutny wieloobrotowy.
- Kontrola prędkości od 0 do 3000 obr/min.
- Częstotliwość odpowiedzi: 3kHz.
- 7 trybów pracy EtherCAT: tryby standardowe (pozycja/moment/prędkość), praca synchroniczna cykliczna(pozycja/moment/prędkość), bazowania
- Filtr pasmowozaporowy oraz tłumienie wibracji przy niskich częstotliwościach.
- Niska inercja.
- Kołnierz: 100mm.
- Darmowe oprogramowanie narzędziowe InoServoShop.
- Certyfikaty: CE, UL, TUV.
5 865,93 zł 4 769,05 zł
Opis

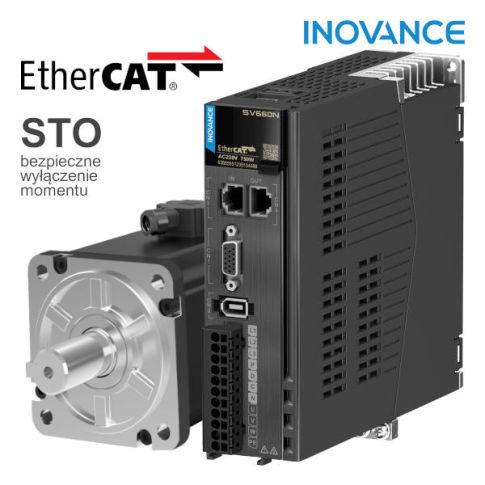

Zestaw serwowzmacniacza z komunikacją EtherCAT oraz serwomotoru o mocy 1kW marki Inovance.
Serwonapęd 1kW EtherCAT Inovance - specyfikacja techniczna:
Serwowzmacniacz | |
---|---|
Kod zamówieniowy | • SV660NS7R6I-FS |
Prąd znamionowy (prąd maksymalny) |
• 7.6A (23A) |
Moc wyjściowa | • 1000W |
Napięcie zasilania obwodu głównego |
• 1x230 Vac |
Funkcja STO | • TAK, 2x terminal STO |
Rezystor hamujący | • brak |
Częstotliwość wyjściowa (odpowiedzi) |
• 3kHz |
Wejścia / wyjścia cyfrowe | • 5x wejście tranzystorowe (24 VDC, maks. 200mA) 3x wyjście tranzystorowe (maks. 30VDC, 50mA) |
Komunikacja | • 2x EtherCAT (RJ45 IN/OUT) 1x RS232 (RJ45) (do komunikacji z PC) |
Temperatura pracy | • 0~55 ºC |
Wilgotność powietrza | • Poniżej 90% RH |
Stopień ochrony | • IP20 (z wyłączeniem terminali, które mają IP00) |
Rozmiar obudowy (L x H x D) |
• C (170 x 55 x 173 mm) |
Certyfikaty | • CE, TUV, UL |
Serwomotor | |
Kod zamówieniowy | • MS1H2-10C30CD-A331Z-INT |
Moc | • 1000 W |
Prąd znamionowy | • 3,65 A |
Prąd maksymalny | • 11A |

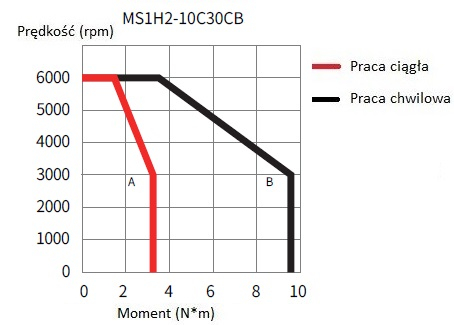

Moment znamionowy | • 3,18 Nm |
Moment maksymalny | • 9,57 Nm |
Prędkość znamionowa | • 3000 obr./min. |
Prędkość maksymalna | • 6000 obr./min. |
Inercja | • 1,87 * 10-4kg*m2 |
Enkoder | • 23bit absolutny* |
Napięcie zasilania | • 3x380 V |
Wilgotność otoczenia | • 20%~80% |
Temperatura otoczenia | • 0ºC~40ºC |

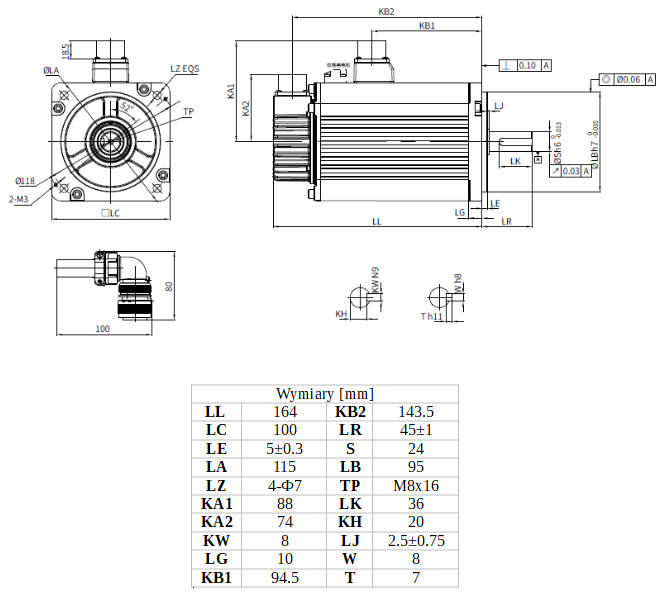

Rozmiar kołnierza | • 100 x 100 mm |
Stopień ochrony | • IP67 |
Waga | • 5,11 kg |
