- Moc: 750W.
- Zasilanie: 1-fazowe 230V.
- Enkoder: 23bit absolutny wieloobrotowy.
- Wbudowany rezystor hamujący 50Ω/50W.
- Kontrola pozycji / momentu / prędkości oraz tryby mieszane.
- Sterowanie: Puls/Kierunek, analogowe.
- Komunikacja: CANopen, dwa porty RS232 / RS485 (gniazda RJ45).
- Filtr pasmowozaporowy oraz tłumienie wibracji przy niskich częstotliwościach.
- Niska inercja.
- Kołnierz: 80mm.
- Darmowe oprogramowanie narzędziowe InoServoShop.
- Certyfikaty: CE, UL, TUV.
4 045,47 zł 3 289,00 zł
Opis

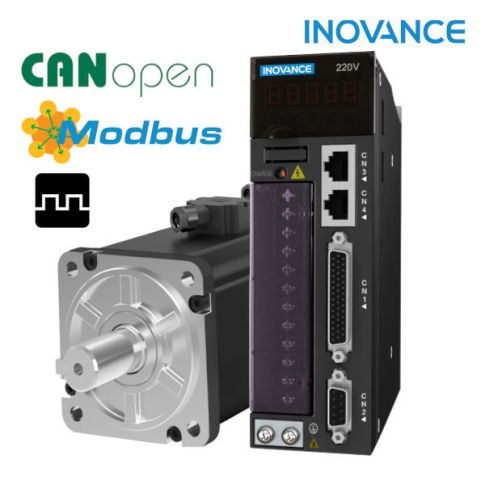

Zestaw serwowzmacniacza z komunikacją CANopen oraz serwomotoru o mocy 750W marki Inovance.
Serwonapęd 750W Inovance - specyfikacja techniczna:
Serwowzmacniacz | |
---|---|
Kod zamówieniowy | • IS620PS5R5I-CO-INT |
Prąd znamionowy (prąd maksymalny) |
• 5,5A (16,9A) |
Moc wyjściowa | • 750W |
Napięcie zasilania obwodu głównego |
• 1x230 Vac |
Napięcie zasilania obwodu sterującego |
• 1x230 Vac |
Rezystor hamujący | • Wbudowany - 50Ω/50W |
Częstotliwość wyjściowa (odpowiedzi) |
• 1.2kHz |
Metody sterowania | • sterowanie analogowe (±10V) • sterowanie impulsowe (Puls / Kierunek) • parametry wewnętrzne sterownika |
Wejście analogowe | • 2 wejścia ±10V (prędkość / moment), rozdzielczość 12 bit, impedancja wejściowa ~9kΩ |
Komunikacja | • 2x RS232/RS485 - CANopen, Modbus RTU |
Funkcje urządzenia | • sterowanie pozycją / prędkością / momentem oraz tryby mieszane • zapis 16 kroków pozycji / prędkości • bazowanie układu • automatyczne strojenie napędu / tłumienie wibracji • automatyczny filtr pasmowozaporowy • wyjście enkoderowe |
Temperatura pracy | • 0~55 ºC |
Wilgotność powietrza | • Poniżej 90% RH |
Stopień ochrony | • IP10 |
Rozmiar obudowy (L x H x D) |
• A (50 x 160 x 173 mm) |
Zgodność ze standardami |
• EN 61800-3 • EN 61800-5-1 • EN 50581 • UL61800-5-1 C22.2 No. 14-13 |
Serwomotor | |
Kod zamówieniowy | • MS1H1-75B30CB-A331Z-INT |
Moc | • 750 W |
Prąd znamionowy | • 4,8 A |
Prąd maksymalny | • 16,9A |
Moment znamionowy | • 2,39 Nm |
Moment maksymalny | • 8,63 Nm |
Prędkość znamionowa | • 3000 obr./min. |
Prędkość maksymalna | • 6000 obr./min. |
Inercja | • 1,38 * 10-4kg*m2 |
Enkoder | • 23bit absolutny* |
Napięcie zasilania | • 220 V |
Wilgotność otoczenia | • 20%~80% |
Temperatura otoczenia | • 0ºC~40ºC |
Rozmiar kołnierza | • 80 x 80 mm |
Stopień ochrony | • IP67 |
Waga | • 2,82 kg |
