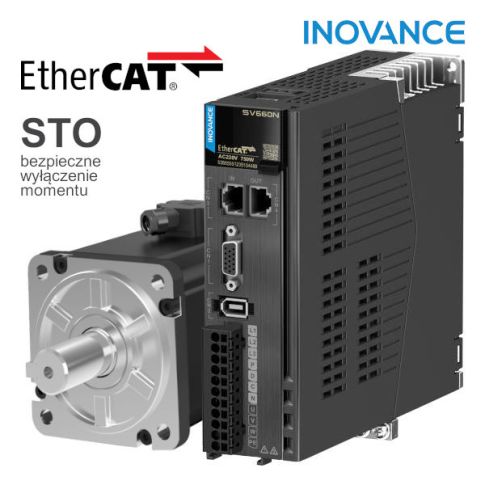

Serwonapęd 750W sterowanie EtherCAT INOVANCE – serwomotor + serwowzmacniacz – zestaw

  • Moc: 750W.
  • Funkcja STO (SIL3).
  • Komunikacja EtherCAT.
  • Zasilanie: 1-fazowe 230V.
  • Enkoder: 23bit absolutny wieloobrotowy.
  • Kontrola prędkości od 0 do 6000 obr/min.
  • Częstotliwość odpowiedzi: 3kHz.
  • 7 trybów pracy EtherCAT: tryby standardowe (pozycja/moment/prędkość), praca synchroniczna cykliczna(pozycja/moment/prędkość), bazowania
  • Filtr pasmowozaporowy oraz tłumienie wibracji przy niskich częstotliwościach.
  • Niska inercja.
  • Kołnierz: 80mm.
  • Darmowe oprogramowanie narzędziowe InoServoShop.
  • Certyfikaty: CE, UL, TUV.
  •
4 403,34 zł 3 579,95 zł
Dostosuj Serwonapęd 750W sterowanie EtherCAT INOVANCE – serwomotor + serwowzmacniacz – zestaw
1 x Serwowzmacniacz 750W EtherCAT - funkcja STO – INOVANCE SV660NS5R5I-FS   0,00 zł 0,00 zł
1 x Serwomotor 750W INOVANCE MS1H1-75B30CB-A331Z-INT   0,00 zł 0,00 zł

* Wymagane pola

szt.

4 403,34 zł 3 579,95 zł

Opis

Zestaw serwowzmacniacza z komunikacją EtherCAT oraz serwomotoru o mocy 750W marki Inovance.

Serwonapęd 750W EtherCAT Inovance - specyfikacja techniczna:

Serwowzmacniacz
Kod zamówieniowy • SV660NS5R5I-FS
Prąd znamionowy
(prąd maksymalny)
• 5,5A (16,9A)
Moc wyjściowa • 750W
Napięcie zasilania
obwodu głównego
• 1x230 Vac
Funkcja STO • TAK, 2x terminal STO
Rezystor hamujący • brak
Częstotliwość wyjściowa
(odpowiedzi)
• 3kHz
Wejścia / wyjścia cyfrowe • 5x wejście tranzystorowe (24 VDC, maks. 200mA)
3x wyjście tranzystorowe (maks. 30VDC, 50mA)
Komunikacja • 2x EtherCAT (RJ45 IN/OUT)
1x RS232 (RJ45) (do komunikacji z PC)
Temperatura pracy • 0~55 ºC
Wilgotność powietrza • Poniżej 90% RH
Stopień ochrony • IP20 (z wyłączeniem terminali, które mają IP00)
Rozmiar obudowy
(L x H x D)
• B (170 x 50 x 173 mm)
Certyfikaty • CE, TUV, UL
Serwomotor
Kod zamówieniowy • MS1H1-75B30CB-A331Z-INT
Moc • 750 W
Prąd znamionowy • 4,8 A
Prąd maksymalny • 16,9A
Moment znamionowy • 2,39 Nm
Moment maksymalny • 8,63 Nm
Prędkość znamionowa • 3000 obr./min.
Prędkość maksymalna • 6000 obr./min.
Inercja • 1,38 * 10-4kg*m2
Enkoder • 23bit absolutny*
Napięcie zasilania • 220 V
Wilgotność otoczenia • 20%~80%
Temperatura otoczenia • 0ºC~40ºC
Rozmiar kołnierza • 80 x 80 mm
Stopień ochrony • IP67
Waga • 2,82 kg
*Enkoder wieloobrotowy można uzyskać za pomocą podłączanego do przewodu enkoderowego zasobnika z baterią (S6-C4-NB).

Serwonapęd 750W EtherCAT Inovance - przykład podłączenia

Serwowzmacniacz INOVANCE IS620 przykład podłączenia

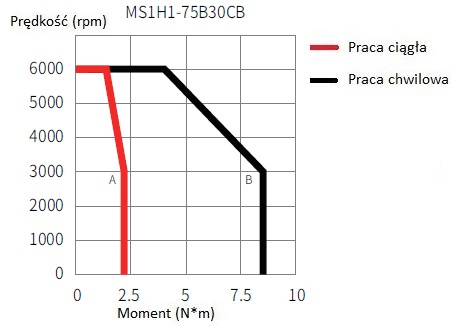

Serwonapęd 750W EtherCAT Inovance - charakterystyka serwomotoru:

Serwomotor 750W INOVANCE MS1H1-75B30CB-A331Z-INT charakterystyka

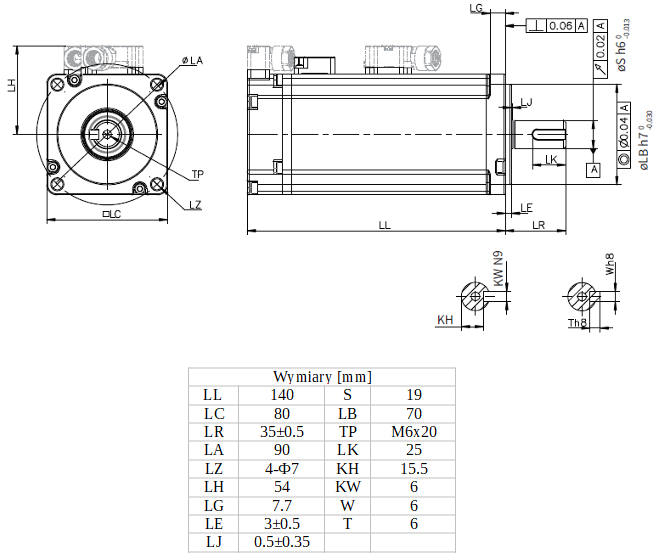

Serwonapęd 750W EtherCAT Inovance - wymiary serwomotoru:

Wymiary - serwomotor 750W INOVANCE MS1H1-75B30CB-A331Z-INT
