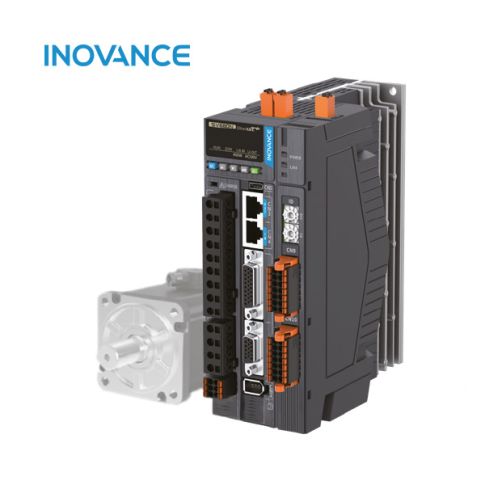

Serwowzmacniacz EtherCAT - funkcja STO – INOVANCE SV680N

  • Moc serwomotorów: 50W~7.5kW.
  • Zasilanie: 230VAC / 3x380VAC.
  • Praca z silnikami liniowymi i obrotowymi.
  • SIL 3 - 8 funkcji bezpieczeństwa.
  • Komunikacja: EtherCAT.
  • Opcja: Fail Save over EtherCAT (FSoE).
  • Kontrola prędkości od 0 do 6000 obr/min.
  • Enkoder absolutny 23-bitowy lub 26-bitowy.
  • Dwie pętle sprzężenia enkoderowego.
  • Obsługa wielu protokołów enkoderowych.
  • Częstotliwość odpowiedzi: 3.5kHz.
  • Wbudowany moduł hamowania.
  • Uproszczone strojenie serwa dzięki funkcjom STune/ETune
  • Bezpłatne oprogramowanie narzędziowe InoDriverShop.
  • CE, UL.

Opis

Serwowzmacniacz INOVANCE SV680 - najważniejsze cechy:

Komunikacja EtherCAT

  • 7 trybów pracy EtherCAT: tryby standardowe (pozycja/moment/prędkość), praca cykliczna synchroniczna (pozycja/moment/prędkość), bazowania.

Obsługa wielu interfejsów enkoderowych

  • Najbardziej zaawansowany 26-bitowy szeregowy enkoder absolutny jedno- i wieloobrotowy firmy Inovance dostarcza ponad 67,1 miliona impulsów na jeden pełny obrót mechaniczny. Informacje o położeniu wieloobrotowym mogą być zapisywane nawet przy wyłączeniu zasilania (przy użyciu opcjonalnej baterii), co eliminuje konieczność wykonywania procedury bazowania maszyny przy każdym uruchomieniu.
  • Serwosilniki z serii MS1 są dostępne zarówno z 23-bitowymi, jak i 26-bitowymi szeregowymi enkoderami absolutnymi jedno- i wieloobrotowymi firmy Inovance.
  • Standardowy serwonapęd SV680 obsługuje protokoły Endat 2.2, BISS-C, SSI oraz sygnał inkrementalny ABZ, dając użytkownikowi możliwość szerszego wyboru serwosilnika z nabudowanym enkoderem.

Serwowzmacniacz INOVANCE SV680 schemat konfiguracji

Sterowanie silnikami liniowymi oraz obrotowymi

  • Sterowanie standardowymi silnikami obrotowymi, silnikami momentowymi DDR (Direct Drive Rotary) oraz silnikami liniowymi DDL (Direct Drive Linear).
  • Tabela kompensacji błędów dokładności.
  • Obsługuje enkodery inkrementalne i absolutne.
  • Różne tryby „wake & shake”, a tym samym optymalne ustawienie początkowe silnika, co przekłada się na wysoką dokładność pozycjonowania.
Serwowzmacniacz INOVANCE SV680 Serwowzmacniacz INOVANCE SV680

Synchronizacja bramowa

  • Synchronizacja bramowa jest możliwa zarówno przy użyciu napędów sterowanych impulsowo, jak i za pośrednictwem magistrali komunikacyjnej. Można ją realizować na silnikach obrotowych oraz liniowych.
  • Redukcja błędu pozycjonowania między dwiema osiami aż do 1/5000 obrotu na dystansie 1,2 m.
  • Dostępność zróżnicowanych metod wyrównywania bramy, w tym: wyrównanie po włączeniu osi, przez bazowanie (home), za pomocą kontroli momentu obrotowego lub przez wejścia cyfrowe.

Serwowzmacniacz INOVANCE SV680 schemat konfiguracji

Funkcje dodatkowe:

  • Wbudowane wyjście hamulca.
  • Sygnały sterujące I/O: 2x AI (16-bitowe i 12-bitowe), 1x AO, 5x DI, 2x DO (8x DI, 5x DO w modelu impulsowym), wejście PTC (ochrona termiczna silnika).
  • Wewnętrzny pozycjoner: Tryb pozycjonowania wielofunkcyjnego zintegrowany z bazowaniem, sterowaniem stałą prędkością i kontrolą pozycjonowania. Napędy serii SV680P w wersji impulsowej obsługują 16 operacji procesowych (np. przyspieszenie, hamowanie, pozycjonowanie, itd.).
  • Druga pętla sprzężenia zwrotnego z obsługą interfejsów enkoderowych: szeregowy INOVANCE (23 i 26 bitów, absolutne jedno- i wieloobrotowe), EnDat 2.2, BiSS-C, SSI oraz inkrementalny ABZ.
  • Unikanie wyłączenia w przypadku chwilowej utraty zasilania, zgodnie z normą SEMI F47.

Przeznaczony do pracy w trudnych warunkach środowiskowych

  • Płytki PCB pokryte powłoką ochronną są odporne na środowiska 3S2 i 3C3 (zgodnie z normą IEC 60721-3-3), zapewniając dodatkową ochronę.
  • Izolowany kanał chłodzenia zapobiega zanieczyszczeniu wewnętrznych komponentów elektrycznych pyłem.

Serwowzmacniacz INOVANCE SV680 - procesy wewnętrzne

Zaawansowane sterowanie dzięki ultraszybkiej pętli prądowej

  • Zaawansowany algorytm sterowania pętlą prądową zapewniający płynny i dokładny profil ruchu.
  • Pasmo odpowiedzi pętli prędkości 3,5 kHz zapewnia znacznie lepszą wydajność w porównaniu do poprzedniej generacji produktów Inovance.
  • Cykl pętli prądowej: 1,6 μs (625 kHz), cykl pętli prędkości: 62,5 μs (16 kHz), cykl pętli pozycji: 62,5 μs (16 kHz).

Serwowzmacniacz INOVANCE SV680 wykres

Łatwe strojenie przy użyciu funkcji STune i Etune

  • System Plug & Play, który rozpoznaje silniki INOVANCE, odczytując dane z pamięci enkodera.
  • Precyzyjne dostrajanie jest możliwe dzięki funkcjom oprogramowania Stune i ETune, które zostały zaprojektowane do zastosowań z małymi zmianami bezwładności obciążenia:
    • STune - dostrajanie wzmocnienia na podstawie obliczeń opartych na zadanym poziomie sztywności.
    • ETune - automatyczna optymalizacja parametrów wzmocnienia napędu, zapewniająca najlepszą wydajność.
  • Filtry Notch i Biquad do tłumienia rezonansu mechanicznego.

Konfiguracja przez zaawansowane oprogramowanie narzędziowe

  • Graficzny interfejs użytkownika oznacza, że nie są wymagane specjalistyczne umiejętności do uruchomienia systemu.
  • Darmowe oprogramowanie na PC.
  • Wbudowany port USB-C (do połączenia z komputerem).
  • Port USB-C umożliwia łatwe przesyłanie parametrów oraz aktualizację oprogramowania, bez potrzeby dostarczania dodatkowego zewnętrznego zasilania do napędu.

Serwowzmacniacz INOVANCE SV680 wizualizacja

Zaawansowana wersja bezpieczeństwa funkcjonalnego (FSoE)

Wariant SV680S-GINT obsługuje zaawansowane funkcje bezpieczeństwa funkcjonalnego, oferując następujące cechy:

  • Protokół bezpieczeństwa FSoE (Fail Safe over EtherCAT) oparty na magistrali EtherCAT, zgodny z SIL 3 PLe.
  • 8 funkcji bezpieczeństwa zgodnych z IEC 61800-5-2 SIL 3: STO, SS1, SS2, SOS, SSM, SBC, SDI, SLS.
  • 5 cyfrowych wejść bezpieczeństwa i 6 cyfrowych wyjść bezpieczeństwa.
  • Dwa sposoby aktywacji zaawansowanych funkcji bezpieczeństwa: poprzez I/O lub komunikację z FSoE.

Serwowzmacniacz INOVANCE SV680 FSoE

Serwowzmacniacz INOVANCE SV680 I/O

Serwowzmacniacz INOVANCE SV680 S wariant

Serwowzmacniacz INOVANCE SV680 - kod zamówieniowy:

Kod zamówieniowy - serwowzmacniacz EtherCAT - funkcja STO – INOVANCE SV680

  1. Seria produktu
    • SV680: seria serwosterownika SV680
  2. Typ
    • N: komunikacja EtherCat
    • P: sterowanie impulsowe + komunikacja CanOpen
  3. Klasa napięciowa
    • S: 200V do 240V
    • T: 380V do 480V
  4. Prąd wyjściowy znamionowy
    • 1R6: 1.6A
    • 2R8: 2.8A
    • 3R5: 3.5A
    • 5R4: 5.4A
    • 5R5: 5.5A
    • 7R6: 7.6A
    • 8R4: 8.4A
    • 012: 12.0A
    • 017: 17.0A
    • 018: 18.0A
    • 021: 21.0A
    • 022: 22.0A
    • 026: 26.0A
    • 027: 27.0A
  5. Konfiguracja modelu
    • I: wersja standardowa
    • S: Zaawansowany typ bezpieczeństwa funkcjonalnego z 24V DC zasilaniem awaryjnym
  6. Wersja
    • GINT: ogólnego przeznaczenia
    • PINT: Typ zasilania awaryjnego 24V DC

Serwowzmacniacz INOVANCE SV680 - wymiary:

Serwowzmacniacz INOVANCE SV680 wymiary

Serwowzmacniacz INOVANCE SV680 - lista kompatybilnych serwomotorów:

Napięcie zasilaniaModel serwosterownikaPrąd znamionowy [A]Prąd maksymalny [A]Rozmiar obudowyWymiary [mm]Model serwosilnika
1 faza 230V SV680NS1R6I-INT 1.6 5.8 A 170 x 40 x 150 MS1H1-05B30CB-A330Z
MS1H1-10B30CB-A330Z
MS1H1-20B30CB-A331Z
SV680NS2R8I-INT 2.8 10.1 A 170 X 40 X 150 MS1H1-40B30CB-A331Z
MS1H4-40B30CB-A331Z
SV680NS5R5I-INT 5.5 16.9 B 170 X 50 X 173 MS1H1-55B30CB-A331Z*
MS1H1-75B30CB-A331Z
MS1H4-75B30CB-A331Z
1/3 fazy 230V SV680NS7R6I-INT 7.6 23 C 170 X 55 X 173 MS1H1-10C30CB-A331Z*
MS1H2-10C30CB-A331Z
SV680NS012I-INT 11.6 32 D 170 X 80 X 183 MS1H2-15C30CB-A331Z
3 fazy 380V SV680NT3R5I-INT 3.5 11.0 C 170 X 55 X 173 MS1H2-10C30CD-A331R
MS1H3-85B15CD-A331R
SV680NT5R4I-INT 5.4 14.0 C 170 X 55 X 173 MS1H2-10C30CD-A331Z
MS1H2-15C30CD-A331Z
SV680NT8R4I-INT 8.4 20 D 170 X 80 X 183 MS1H2-20C30CD-A331Z
MS1H2-25C30CD-A331Z
SV680NT012I-INT0 11.9 29.75 D 170 X 80 X 183 MS1H2-25C30CD-A331Z
MS1H2-30C30CD-A331Z
SV680NT017I-INT 16.5 41.25 E 250 X 90 X 230 MS1H2-30C30CD-A331Z
MS1H2-40C30CD-A331Z
MS1H2-50C30CD-A331Z
SV680NT021I-INT 20.8 52.12 E 250 X 90 X 230 MS1H2-50C30CD-A331Z
SV680NT026I-INT 25.7 64.25 E 250 X 90 X 230 MS1H3-75C15CD-A331R

Serwowzmacniacz INOVANCE SV680 - dane techniczne kompatybilnych serwomotorów:

Model serwosilnikaMoc
[W]
Prędkość
znam.
(RPM)
Prędkość
maks.
(RPM)
Moment
znam.
[Nm]
Moment
maks.
[Nm]
Rozmiar
flanszy
[mm]
Bezwładność
[0.0001*kg*m2]
MS1H1-05B30CB-A330Z 50 3000 6000 0.16 0.56 40 X 40 0.026
MS1H1-10B30CB-A330Z 100 0.32 01.12 0.041
MS1H1-20B30CB-A331Z 200 0.64 2.24 60 X 60 0.207
MS1H1-40B30CB-A331Z 400 1.27 4.46 60 X 60 0.376
MS1H4-40B30CB-A331Z 400 1.27 4.46 60 X 60 0.657
MS1H1-55B30CB-A331Z* 550 1.75 6.13 80 X 80 1.06
MS1H1-75B30CB-A331Z 750 2.39 8.36 80 X 80 1.38
MS1H4-75B30CB-A331Z 750 2.39 8.36 80 X 80 2
MS1H1-10C30CB-A331Z* 1000 6000 3.18 9.12 80 X 80 1.75
MS1H2-10C30CB-A331Z 9.54 100 X 100 1.87
MS1H2-15C30CB-A331Z 1500 5000 4.9 14.7 100 X 100 2.46
MS1H2-10C30CD-A331Z 1000 6000 3.18 9.54 100 X 100 1.87
MS1H2-15C30CD-A331Z 1500 5000 4.9 14.7 100 X 100 2.46
MS1H2-20C30CD-A331Z 2000 6.36 19.1 100 X 100 3.06
MS1H2-25C30CD-A331Z 2500 7.96 19.12 100 X 100 3.65
MS1H2-25C30CD-A331Z 2500 7.96 23.9 100 X 100 3.65
MS1H2-30C30CD-A331Z 3000 9.8 29.16 130 X 130 7.72
MS1H2-30C30CD-A331Z 3000 9.8 29.4 130 X 130 7.72
MS1H2-40C30CD-A331Z 4000 12.6 37.8 130 X 130 12.1
MS1H2-50C30CD-A331Z 5000 15.8 40.91 130 X 130 15.4
MS1H2-50C30CD-A331Z 5000 15.8 47.6 130 X 130 15.4

* - serwomotor bez opcji z hamulcem
